4 Elektrik und Steuerung
4.5 Meldeleuchte
118 Serviceanleitung SIPLACE X-Serie S 06/2019
4.5.2 Meldeleuchte (Version2)
4.5.2.1 Meldeleuchte/Module tauschen
Teile

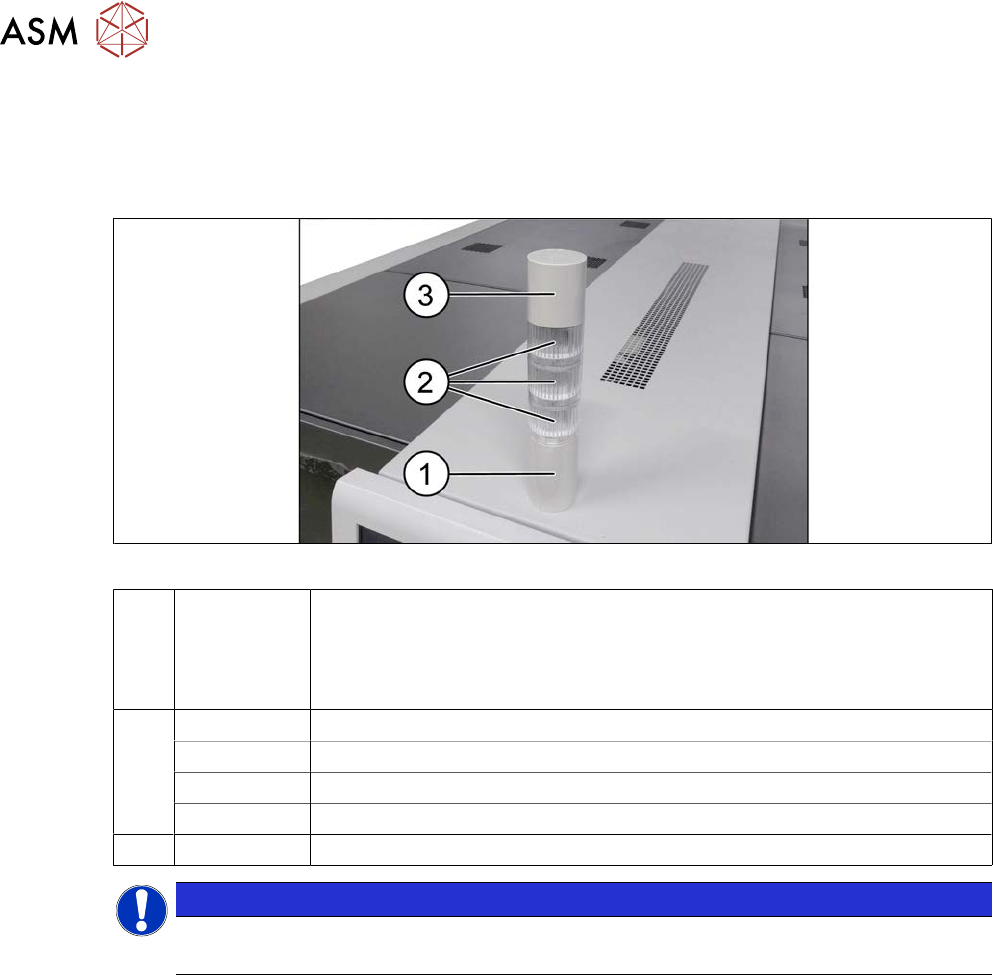

Abb.141: Meldeleuchte
1 03148080‑xx Signalsäule Standard Serie LR5
Besteht aus:
●
03162662-xx Basismodul
●
03103211-xx Anschlusskabel
2 03162664-xx LED-Modul LR5-E-RZ 50mm rot klar
03162665-xx LED-Modul LR5-E-YZ 50mm gelb klar
03162663-xx LED-Modul LR5-E-GZ 50mm grün klar
03162666-xx LED-Modul LR5-E-CZ 50mm weiß klar
3 03162667‑xx Summer-Modul LR5-BW 50mm
HINWEIS
LED und Gehäuse nicht trennen
Die LED und das transparente Gehäuse können nicht getrennt werden.
4 Elektrik und Steuerung
4.5 Meldeleuchte
Serviceanleitung SIPLACE X-Serie S 06/2019 119
Zwei-/Dreifarbige Meldeleuchte
Abb.142: Drei-/Zweifarbige Meldeleuchte
Abb.143: Drei-/Zweifarbige Meldeleuchte einstellen
Die Meldeleuchte kann entweder zwei- oder
dreifarbig konfiguriert werden:
1. Dreifarbige Meldeleuchte (rot/gelb/
grün)
2. Zweifarbige Meldeleuchte (weiß/grün)
Für eine Umrüstung von zwei- auf dreifarbig
(oder umgekehrt) montieren Sie die entspre-
chenden LED-Module und stellen Sie in der
Maschinenkonfiguration die passende
Option ein.
Variante Teile
Zweifarbige Variante
(grün/weiß)
●
Signalsäule Standard Serie LR5 (Basismodul inkl. Kabel)
[03148080‑xx]
●
Summer-Modul LR5-BW 50mm [03162667‑xx]
●
LED-Modul LR5-E-GZ 50mm grün klar [03162663‑xx]
●
LED-Modul LR5-E-CZ 50mm weiß klar [03162666‑xx]
Dreifarbige Variante
(grün/gelb/rot)
●
Signalsäule Standard Serie LR5 (Basismodul) [03148080‑xx]
(ersetzt [03103121‑xx])
●
Summer-Modul LR5-BW 50mm [03162667‑xx]
●
LED-Modul LR5-E-GZ 50mm grün klar [03162663‑xx]
●
LED-Modul LR5-E-YZ 50mm gelb klar [03162665‑xx]
●
LED-Modul LR5-E-RZ 50mm rot klar [03162664‑xx]
4 Elektrik und Steuerung
4.5 Meldeleuchte
120 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Abb.144: Meldeleuchte ausbauen
► Halten Sie die Basis(1) der Melde-
leuchte fest, so dass diese sich nicht
mitdrehen kann.
► Drehen Sie den oberen Teil der Melde-
leuchte ca. 2cm gegen den Uhrzeiger-
sinn(2) und nehmen Sie die Melde-
leuchte dann nach oben ab(3).
Einbau
Abb.145: LED-Modul mit Gehäuse
Zusammenbau der Module
► Achten Sie beim Zusammenbau der
Module auf die Strich- und Pfeilmarkie-
rungen.
► Setzen Sie die Module zuerst an den
Strichen aufeinander.
► Drehen Sie dann das obere Modul ca.
2cm im Uhrzeigersinn, bis der Pfeil
über dem Strich steht.
Halten Sie dabei die Basis fest.
