7 Transport
7.4 Transportantrieb
228 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu Knicken!
► Bauen Sie den Transportantrieb aus. Lesen Sie dazu den Abschnitt 7.4.1 "Transportantrieb
tauschen" [}221].
HINWEIS
Reihenfolge notieren
Notieren Sie sich ggf. die Reihenfolge der nachfolgenden Teile für den späteren Zusam-
menbau. Die Anzahl der Beilagscheiben kann variieren. Achten Sie darauf genau dieselbe
Anzahl an denselben Stellen wieder einzubauen.
► Öffnen Sie den Sprengring.
► Nehmen Sie die Beilagscheiben ab.
► Ziehen Sie die Antriebswelle aus dem Gehäuse. Beim Herausziehen der Antriebswelle ist ggf.
etwas Kraft nötig.
► Nehmen Sie den Zahnriemen heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Achten Sie darauf den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen!
– Achten Sie darauf dass der Zahnriemen nirgends schleift.
– Spannen Sie den Zahnriemen mit 10 bis 15Hz.
– Sichern Sie die vier Befestigungsschrauben des Transportantriebs auf der Antriebshalte-
rung mit Loctite 241 und ziehen Sie diese mit einem Drehmoment von 0,7Nm fest.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
– Beachten Sie auch die Einbauhinweise beim Transportantrieb.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 229
7.5 Breitenverstellung, Klemmung und Zylindereinheit
7.5.1 Antrieb (Breitenverstellung) tauschen
Teile, Hilfsmittel und Werkzeug
●
Antriebseinheit Breitenverstellung komplett SXa [03092543-xx]
●
Ggf. Lager Sechskantwelle SXa (Kunststofflager) – 10er‑Pack [03092024‑xx]
Übersicht

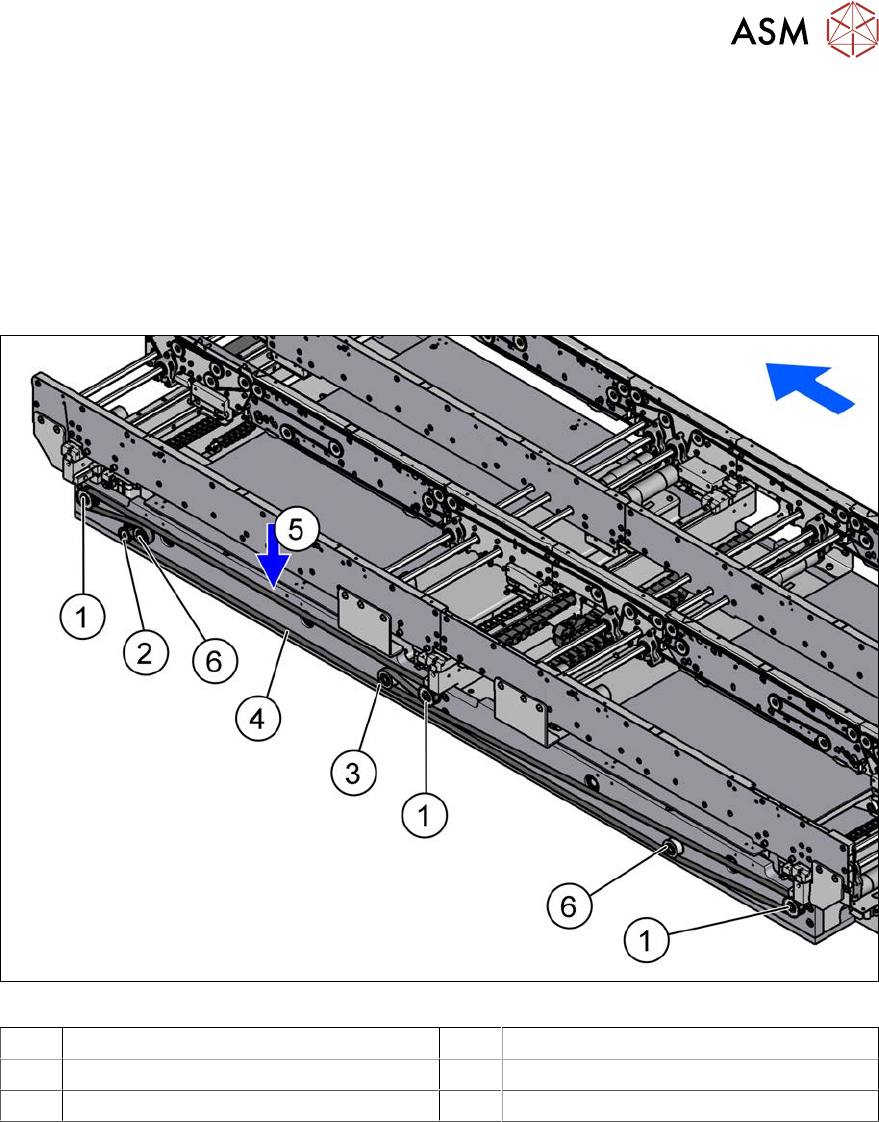

Abb.288: Übersicht Breitenverstellung
1 Zylindereinheiten 2 Antrieb der Breitenverstellung
3 Spannrolle 4 Zahnriemen der Breitenverstellung
5 Messpunkt für Riemenspannung 6 Umlenkrolle
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Fahren Sie die Zylindereinheiten ganz bis zum Anschlag auf eine Transportseite. Bewegen
Sie dazu den Zahnriemen der Breitenverstellung.
► Demontieren Sie die Hubtischplatte über dem Breitenverstellungs-Antrieb.
7.3.1 "Hubtischplatte tauschen" [}215]
► Demontieren Sie die Abdeckung über der Transportsteuerung bei der Spannrolle.
► Lockern Sie die Spannrolle des Breitenverstellungs-Zahnriemens (SW10).
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
230 Serviceanleitung SIPLACE X-Serie S 06/2019

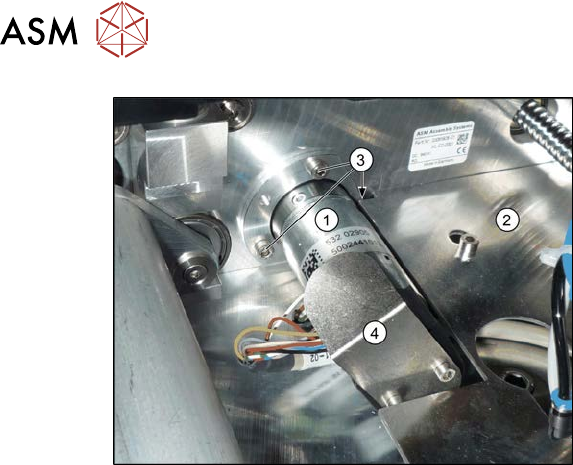

Abb.289: Breitenverstellungs-Antrieb ausbauen
► Demontieren Sie das Abdeckblech(2)
neben dem Breitenverstellungs-
Antrieb(1).
► Entfernen Sie die Befestigungsschrau-
ben(3) des Breitenverstellungs-
Antriebs.
► Entfernen Sie die Befestigungsschrau-
ben des Abdeckblechs(4) über den
Steckern am Breitenverstellungs-
Antrieb.
► Stecken Sie Stecker am Breitenverstellungs-Antrieb ab. Markieren Sie sich ggf. die Position,
so dass Sie diese später wieder eindeutig zuordnen können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorsichtig
(z.B.mit der kurzen Seite eines Inbusschlüssels) an.
●
Achten Sie auf die Parallelität der Zylindereinheiten.
7.10.2 "Parallelität der Transportwangen und Verstelleinheiten einstellen" [}302]
●
Stellen Sie die korrekte Riemenspannung ein.
7.5.2.1 "Riemenspannung (Breitenverstellung) einstellen" [}232]
