6 Portale
6.4 Kabelschlepp und Leiterplatten
166 Serviceanleitung SIPLACE X-Serie S 06/2019
Kabelschlepp auf Portalseite lösen
Abb.205: Platinenabdeckung
1. Befestigungsschrauben 5x
2. Wenn vorhanden:
Befestigungsschrauben 2x (mitLoctite)
► Entfernen Sie die Befestigungsschrau-
ben(1).
► Wenn vorhanden: Entfernen Sie die
Befestigungsschrauben(2).
► Nehmen Sie die Platinenabdeckung ab.
 VORSICHT!
Um Kurzschlüsse zu vermeiden darf
die Abdeckung nur bei ausgeschalteter
Maschine demontiert werden!
.
Abb.206: Niederhalter
► Entfernen Sie die beiden Befestigungs-
schrauben (2) des Niederhalters (1)
und nehmen Sie diesen ab.
► Öffnen Sie die Kabelschelle (3).
► Stecken Sie das Kabel(4) ab. Markie-
ren Sie sich ggf. deren Position, so
dass Sie diese später wieder eindeutig
zuordnen können.
► Entfernen Sie die beiden Befestigungs-
schrauben(5) der Kabelschlepp-Klem-
mung(6).
Abb.207: Portalverteiler
► Ziehen Sie die Schläuche vom Portal-
verteiler ab. Markieren Sie sich ggf.
deren Position, so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
 WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie hierzu das "Entriege-
lungswerkzeug für Schläu-
che" [03047090‑xx].
.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 167
Abb.208: Halterung
► Entfernen Sie die beiden Befestigungs-
schrauben der Halterung(1).
► Entfernen Sie die beiden Befestigungs-
schrauben der Halterung(2).
Der Kabelschlepp liegt jetzt lose in der Maschine.
► Nehmen Sie den Kabelschlepp vorsichtig aus der Maschine.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem tro-
ckenen Tuch.
– Hantieren Sie vorsichtig mit dem neuen Kabelschlepp.
– Bereiten Sie den Kabelschlepp vor. Legen Sie dazu den alten und den neuen Kabel-
schlepp nebeneinander und passen Sie die Schlauchlängen des neuen Kabelschlepps an
den alten an.
Übertragen Sie ggf. auch die Markierungen der Schläuche und Stecker.
– Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten
Sie auf scharfe Kanten.
– Wurden Schlauch-Enden beim Abziehen beschädigt, dann schneiden Sie diese mit einer
Schlauchzange nach.
– Bringen Sie den neuen Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie
darauf, dass Sie den Kabelschlepp nicht knicken oder verdrehen.
– Stellen Sie sicher, dass die Energieführungskette parallel auf zum Portal läuft. Schieben
Sie dazu den Kopfhalter hin und her.
– Sichern Sie alle Schrauben mit Loctite241.
– Montieren Sie die Platinenabdeckung. Achten Sie dabei darauf keinen Kurzschluss zu ver-
ursachen.
6 Portale
6.4 Kabelschlepp und Leiterplatten
168 Serviceanleitung SIPLACE X-Serie S 06/2019
6.4.1.3 Y‑Kabelschlepp tauschen
Teile, Hilfsmittel und Werkzeug
●
Y-Kabelschlepp (s.o.)
●
Entriegelungswerkzeug für Schläuche [03047090‑xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Vakuumpumpe" [00196845‑xx]
●
Schraubensicherungslack Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Ggf. zweite Person
●
Ggf. Montageanleitung "Vakuumpumpe X-Serie S, SX4/DX4" [00196845‑xx]
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"Vakuumpumpe X-Serie S, SX4/DX4" [00196845‑xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]

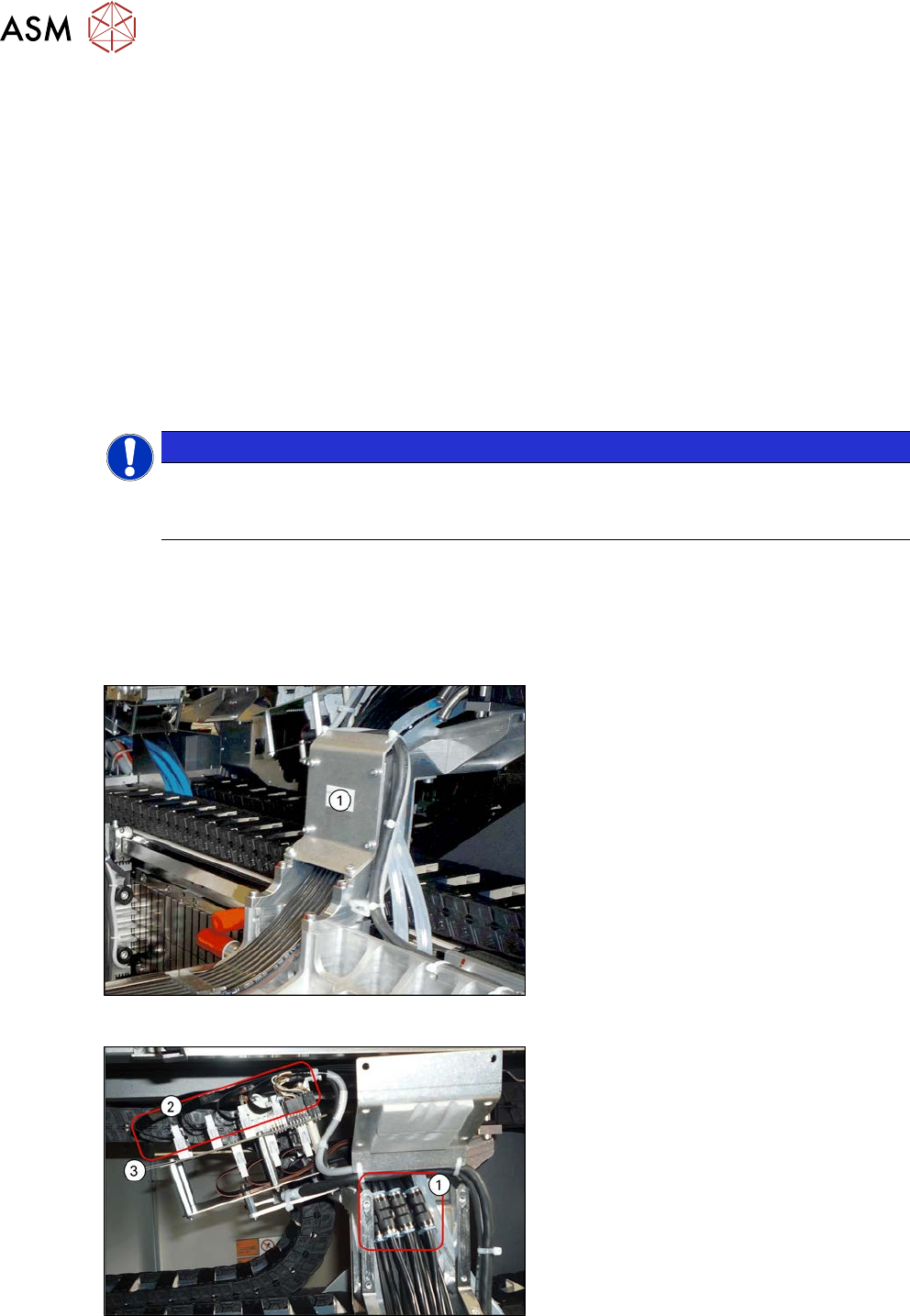

Abb.209: Abdeckung
► Entfernen Sie die sechs Befestigungs-
schrauben der Abdeckung(1) und neh-
men Sie die Abdeckung ab.
Abb.210: Schläuche und Stecker
► Markieren Sie die Positionen der
Schläuche auf beiden Seiten der Kupp-
lungen(1), so dass Sie diese später
wieder eindeutig zuordnen können.
► Stecken Sie die Schläuche von den
Kupplungen ab.
► Markieren Sie die Positionen der Ste-
cker(2) auf dem Portalinterface(3), so
dass Sie diese später wieder eindeutig
zuordnen können.
► Stecken Sie die Kabel vom Portalinter-
face ab.
