7 Transport
7.9 Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 295
► Nehmen Sie die Transportsteuerung zusammen mit der Montageplatte aus der Maschine.
VORSICHT
Transportsteuerung nicht von Montageplatte abnehmen
Die Transportsteuerung darf nicht von der Montageplatte gelöst werden, da die Montage-
platte als Kühlelement für die Transportsteuerung dient.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Überprüfen die die Jumpereinstellung: Jumper 2 für den internen CAN-Bus muss beim
Doppeltransport auf beiden TSP420 auf 2-3 eingestellt sein (CAN-Abschlusswiederstand
für Transportinternen CAN-Bus).
– Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe 7.11 "eSW
Download (SW 70x)" [}307]).
Fehlersuche
HINWEIS
Interner CAN-Bus-Fehler auf der Transportsteuerung bei Doppeltransport
Beim Doppeltransport kann es aufgrund der Mehrfachverwendung der Transportsteuerung
zu einer falschen Jumperstellung kommen die zu einem internen CAN-Busfehler führt.
ü FM35376: Übertragungsfehler interner CAN-Bus
ü FM35345: Kommunikationsproblem mit internem CAN-Bus im Bestückbereich 2
► Lesen Sie die technische Information "Interner CAN-Busfehler auf der Transportsteue-
rung bei Doppeltransport" [DE:TI2014‑07D08] [EN:TI2014‑07E08].
7.9.1.1 Transportsteuerung TSP420
Die Transportsteuerung "TSP420 komplett" [03087642-xx] setzt sich zusammen aus:
●
Main-Board: TSP420-M [03087640-xx]
●
I/O-Board: TSP420-IO [03087641-xx]
VORSICHT
Diese beiden Platinen dürfen nicht getrennt werden!
Je nach Transportversion sind zwei (ET) oder vier (DT) TSP420 an Maschinen der X-Serie S ver-
baut.
7 Transport
7.9 Leiterplatten
296 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.369: 03087640-02
●
F1: Sicherung T5A 1500A 5x20mm SPT-Series (0001.2511 Schurter)
●
F2: Sicherung T2A 5x20mm (0034.3120 Schurter / 0239 002 XP Littelfuse)
7 Transport
7.9 Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 297

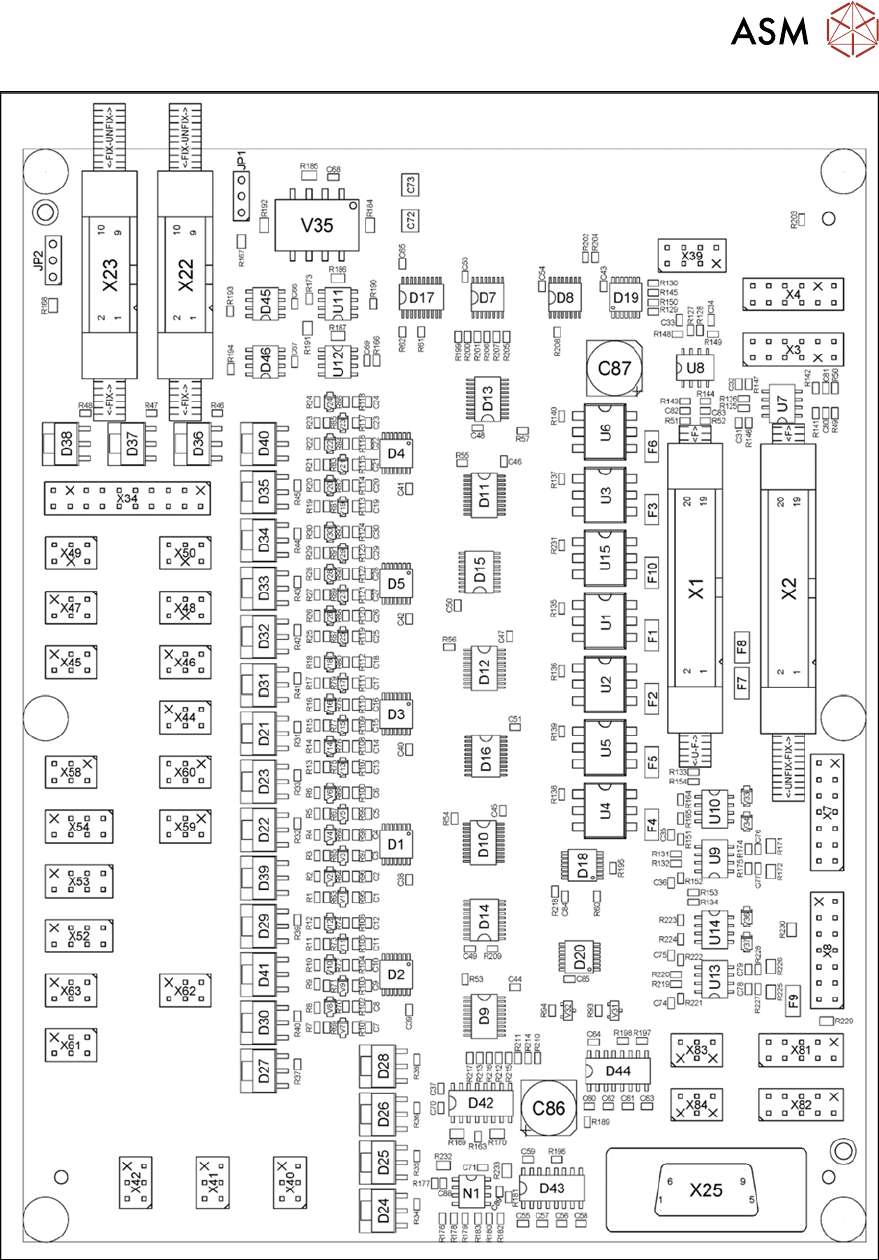

Abb.370: 03087641-02
