9 Bauelemente-Zuführung 9.4 Docking-Station für BE-Wagen Serviceanleitung SIPLACE X-Serie S 06/2019 399 Übersicht 1 Abb.526: FCU an Docking-Station 1. Feeder-Control-Unit 3 3 1 3 2 Abb.527: FCU Übersicht 1. FCU komplet…
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
398 Serviceanleitung SIPLACE X-Serie S 06/2019
9.4.8 Feeder-Control-Unit (FCU) tauschen
Teile
Abb.525: FCU
03059623Sxx X-FCU X-Serie (ersetzt: [03020068-xx])
HINWEIS
Technische Information beachten
Beachten Sie hierzu auch die technische Information "Tausch FCU" (SIPLACE X-Serie,
SX4/DX4, X‑SerieS, Docking-Station) [DE: TI2014-11D15] [EN: TI2014-11E15]:
Auf der "X-FCU / SIPLACE X-Serie" [03059623-xx] sind seit Juni 2010 die "Pipetten-
wechsler-Steuerung" und die "Schneidgeräte-Steuerung" integriert. Hierdurch konnte der
CAN-Knoten entfallen.
Die Baugruppe ist jedoch in Bezug auf den mechanischen Einbau nicht zu 100% abwärts-
kompatibel.
► Docking Station für BE-Wagen SIPLACE [00116933‑xx] (SIPLACE X-Serie)
Restbestände der alten "FCU SIPLACE X-Serie" [03020068‑xx] sollten für die Docking
Station für BE-Wagen SIPLACE X‑Serie [00116933‑xx] und für die Ersatzteilversor-
gung an diesen Docking-Stationen verwendet werden.
Um die neue "X‑FCU SIPLACE X-Serie" [03059623Sxx] an der "Docking Station X
[00116933‑xx]" verwenden zu können, wird ein zusätzlicher "Kabelsatz X-FCU an
Docking Station X [00116933‑xx]" [03098897‑xx] angeboten.
Für Neulieferungen der Docking Station SIPLACE X-Serie wird seit ca. März 2013 nur
noch die neue FCU eingesetzt.
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 399
Übersicht
1

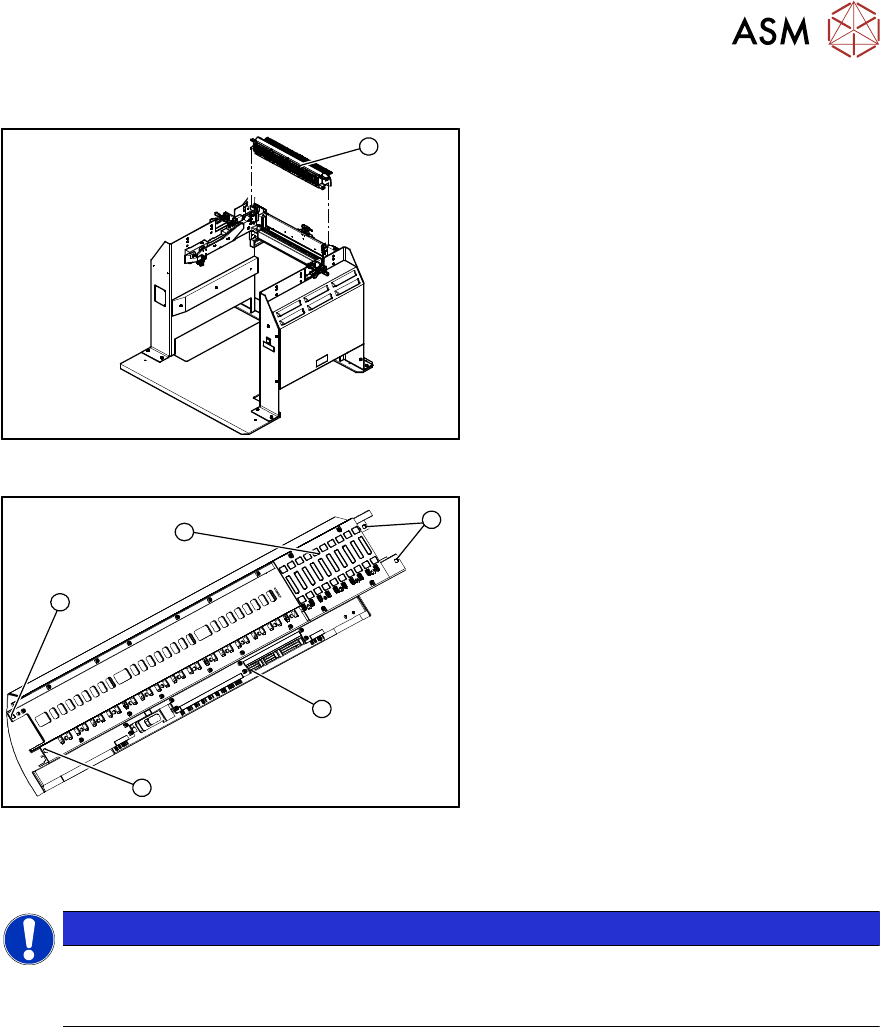

Abb.526: FCU an Docking-Station
1. Feeder-Control-Unit
3
3
1
3
2
Abb.527: FCU Übersicht
1. FCU komplett
2. Klemmleiste
3. Befestigungsschrauben der FCU
Je nach Version sind es vier oder
sechs Befestigungsschrauben.
Ausbau
HINWEIS
Beispielhafte Darstellung
Die notwendigen Arbeiten werden am Beispiel Der SIPLACE TX1 V1 beschrieben. Die Vor-
gehensweise für die Docking-Station ist analog.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie die Fördererentriegelung aus.
9.4.7 "40-fach Förderer-Entriegelung tauschen" [}397]
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
400 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.528: Abdeckblech der FCU
► Entfernen Sie die beiden Befestigungs-
schrauben(2) am Abdeckblech der
FCU(1).
Abb.529: Verbindungen
► Stecken Sie alle elektrischen
Anschlüsse von der Klemmleiste der
FCU ab.
Abb.530: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrau-
ben auf beiden Seiten der FCU(1).
Je nach Version sind es vier oder
sechs Befestigungsschrauben.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein.
9.2.4.1 "Feeder Control Unit (FCU)" [}369]
► Montieren Sie das Abdeckblech und die FCU.
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gem. der Beschriftung an der Klemmleiste an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge der Ausbau-Anweisungen.
