3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
96 Serviceanleitung SIPLACE X-Serie S 06/2019
3.5.7 AC/DC-Konverter tauschen
Teile, Hilfsmittel und Werkzeug

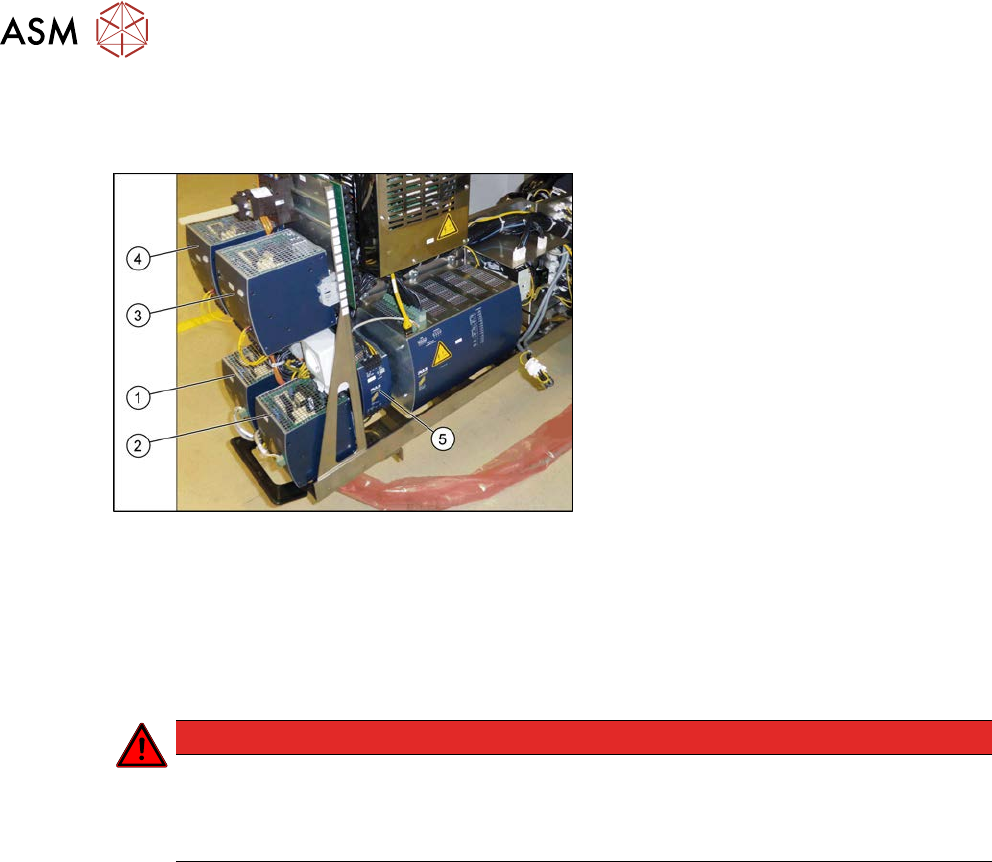

Abb.112: Übersicht AC/DC-Konverter
1. PS1: AC/DC-Konverter DC300/150V
1,3kW 3‑Phasen [03103087‑xx]
→ 300/160V für Portal 1/4
2. PS2: AC/DC-Konverter DC300/150V
1,3kW 3-Phasen [03103087‑xx]
→ 300/160V für Portal 2/3
3. PS3: AC/DC-Konverter 36V 26,7A
960W 3‑Phasen [03103331‑xx]
→ 42 V für Vision, Kopf, Transport-
Motoren
4. PS4: AC/DC-Konverter DC24V/40A
3‑Phasen [03102840‑xx]
→ 27V für FCU
5. AC/DC-Konverter DC24V/20A
3‑Phasen [03055232‑xx]
→ 24V
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.5.4 "Spannungsfrei-
heit prüfen" [}87].
► Beim Tausch des seitlich verbauten AC/DC-Konverters:
Ziehen Sie die Stromversorgung ein Stück aus der Maschine heraus.
► Stecken Sie alle elektrischen Verbindungen des AC/DC-Konverters ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Öffnen Sie die Verriegelung unterhalb des AC/DC-Konverters. Kippen Sie den AC/DC-Kon-
verter leicht nach oben und nehmen Sie diesen nach oben ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Stellen Sie die AC/DC-Konverter ein (siehe 3.5.8 "Spannung an den AC/DC-Konvertern
einstellen" [}97]).
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 97
3.5.8 Spannung an den AC/DC-Konvertern einstellen
Teile, Hilfsmittel und Werkzeug
●
Spannungsmessgerät
Übersicht
Abb.113: Übersicht AC/DC-Konverter
1. PS1: AC/DC-Konverter DC300/150V
1,3kW 3‑Phasen [03103087‑xx]
→ 300/160V für Portal 1/4
2. PS2: AC/DC-Konverter DC300/150V
1,3kW 3-Phasen [03103087‑xx]
→ 300/160V für Portal 2/3
3. PS3: AC/DC-Konverter 36V 26,7A
960W 3‑Phasen [03103331‑xx]
→ 42 V für Vision, Kopf, Transport-
Motoren
4. PS4: AC/DC-Konverter DC24V/40A
3‑Phasen [03102840‑xx]
→ 27V für FCU
5. AC/DC-Konverter DC24V/20A
3‑Phasen [03055232‑xx]
→ 24V
Einstellung
Abb.114: AC-DC-Konverter einstellen
► Öffnen Sie die Schutzkappe über der
Einstellschraube(1).
► Drehen Sie mit einem Schlitzschrau-
bendreher bis der AC/DC-Konverter die
korrekte Spannung liefert.
Kontrollieren Sie die Spannung mit
einem geeigneten Spannungsmess-
gerät zwischen den Klemmen + und–.
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
98 Serviceanleitung SIPLACE X-Serie S 06/2019
3.5.9 Hauptschalter tauschen
Teile, Hilfsmittel und Werkzeug
●
Hauptschalter 3-pol. 25A Typ P1-25/V/SVB [03114066-xx]
Übersicht

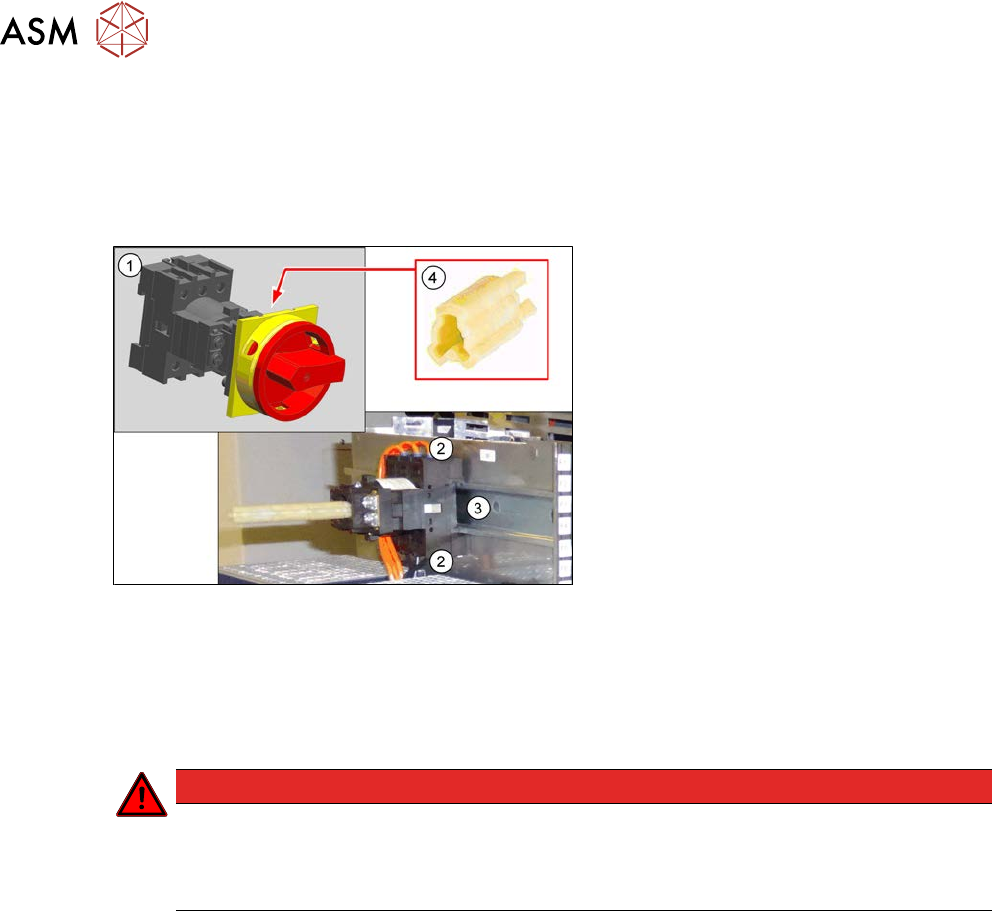

Abb.115: Hauptschalter - Übersicht
1. Hauptschalter 3-pol. 25A Typ P1-25/V/
SVB [03114066‑xx]
2. Elektrische Anschlüsse (je 3x oben und
unten)
3. Montageschiene
4. Achsverlängerung ZAV-T0 für T0, T1,
P1 [03119456‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.5.4 "Spannungsfrei-
heit prüfen" [}87].
► Lösen Sie die elektrischen Verbindungen oben und unten am Hauptschalter. Markieren Sie
sich ggf. deren Positionen um diese später wieder eindeutig zuordnen zu können.
► Ziehen Sie den Hauptschalter von der Montageschiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
