7 Transport 7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren 288 Serviceanleitung SIPLACE X-Serie S 06/2019 Abb.359: Lichtleiter-Sensor einstellen - 1
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 287
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Prüfen Sie die Einstellung am Lichtwellenleiter-Sensor und korrigieren Sie diese ggf. (siehe
7.8.8 "Lichtleiter-Sensor einstellen" [}287]).
Neue Sensoren sind voreingestellt.
► Entfernen Sie am Sensor ggf. die Kunststoff-Abdeckung über den seitlichen Steckverbindun-
gen.
HINWEIS
Endklammern
Die Lichtwellenleiter-Sensoren werden beidseitig von Endklammern gehalten. Fehlen die
Endklammern oder sind diese defekt, dann kann es zu Wackelkontakten kommen.
► Ersetzen Sie die Endklammern bei Bedarf.
► Teachen Sie die LP-Sensoren.
7.8.8 Lichtleiter-Sensor einstellen
Die Lichtintensität der Sensoren verändert sich in Abgängigkeit von den Positionen der Transport-
wangen. Daher werden die Sensoren nach jedem automatischen Verstellen der Transportwangen
automatisch neu kalibriert.
Werden die Transportwangen manuell verstellt, dann ist erfolgt keine automatische Kalibrierung. In
diesem Fall muss diese im Service-Menü manuell angestoßen werden. Ohne diese Kalibrierung
werden an der Stationssoftware Leiterplatten dargestellt, welche physikalisch nicht vorhanden sind.
Sie können die korrekte Kalibrierung an den Sensormodulen überprüfen.
●
Rote Anzeige: Aktuelle Signalstärke des Empfängers
●
Grüne Anzeige: Referenzwert des Empfängers
Eine Leiterplatte wird erkannt, wenn der Wert der roten Anzeige kleiner als der Wert der grünen
Anzeige ist.
Ohne Leiterplatte muss der Wert der grünen Anzeige 10 bis 20% kleiner als der Wert der roten
Anzeige sein.
Beim Kalibrieren wird der Referenzwert (grüne Anzeige) automatisch auf einen niedrigeren Wert
als die aktuelle Signalstärke (rote Anzeige) eingestellt. Man geht davon aus, dass in diesem
Moment keine Leiterplatte im Bereich der Sensoren liegt.
Der absolute Wert der Sensoren ist nicht wesentlich. Dieser kann von Sensormodul zu Sensormo-
dul unterschiedlich sein.
HINWEIS
Keine Leiterplatte im Transport
Beim Kalibrieren der Lichtschranken darf sich keine Leiterplatte im Transport befinden.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
288 Serviceanleitung SIPLACE X-Serie S 06/2019

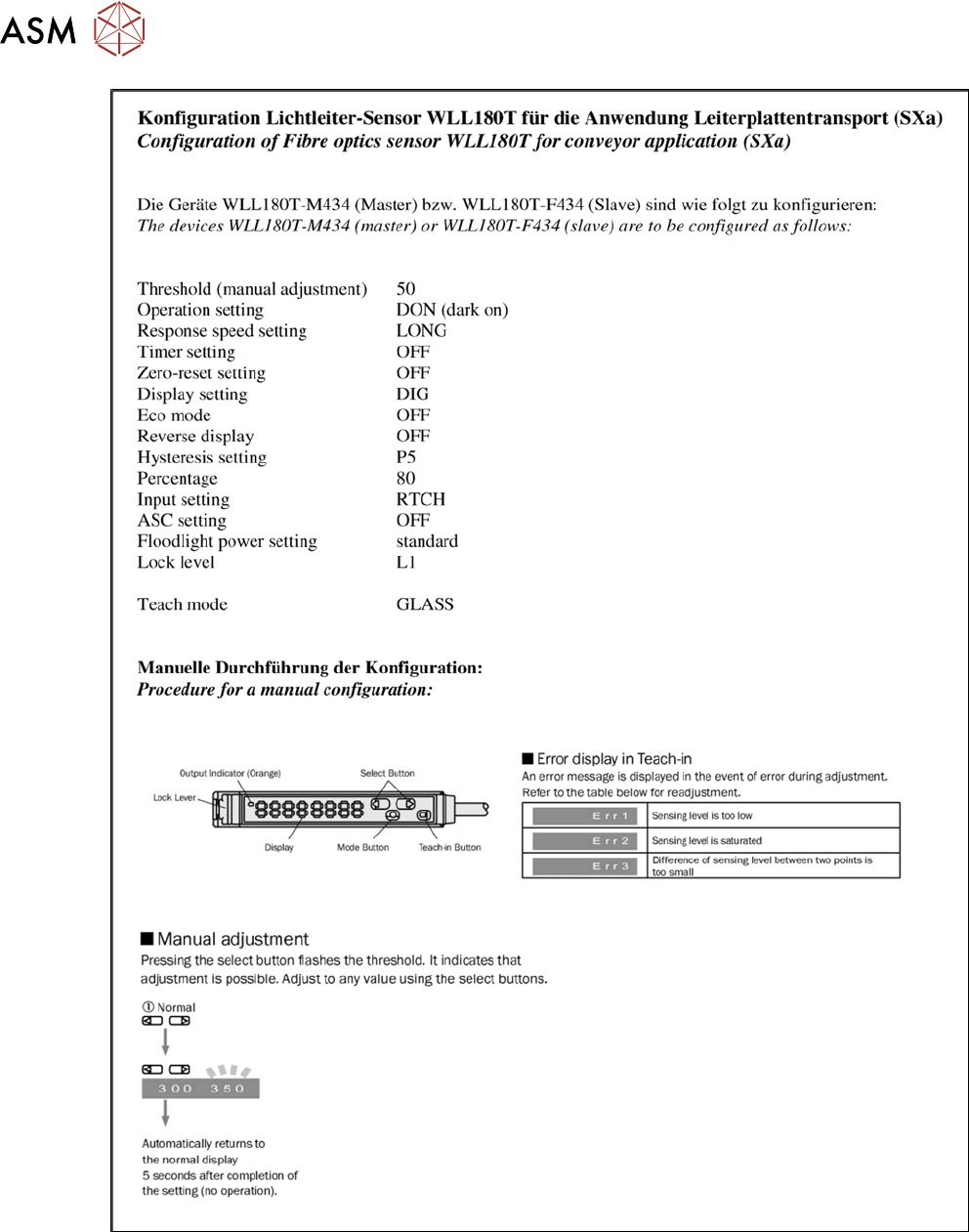

Abb.359: Lichtleiter-Sensor einstellen - 1
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 289

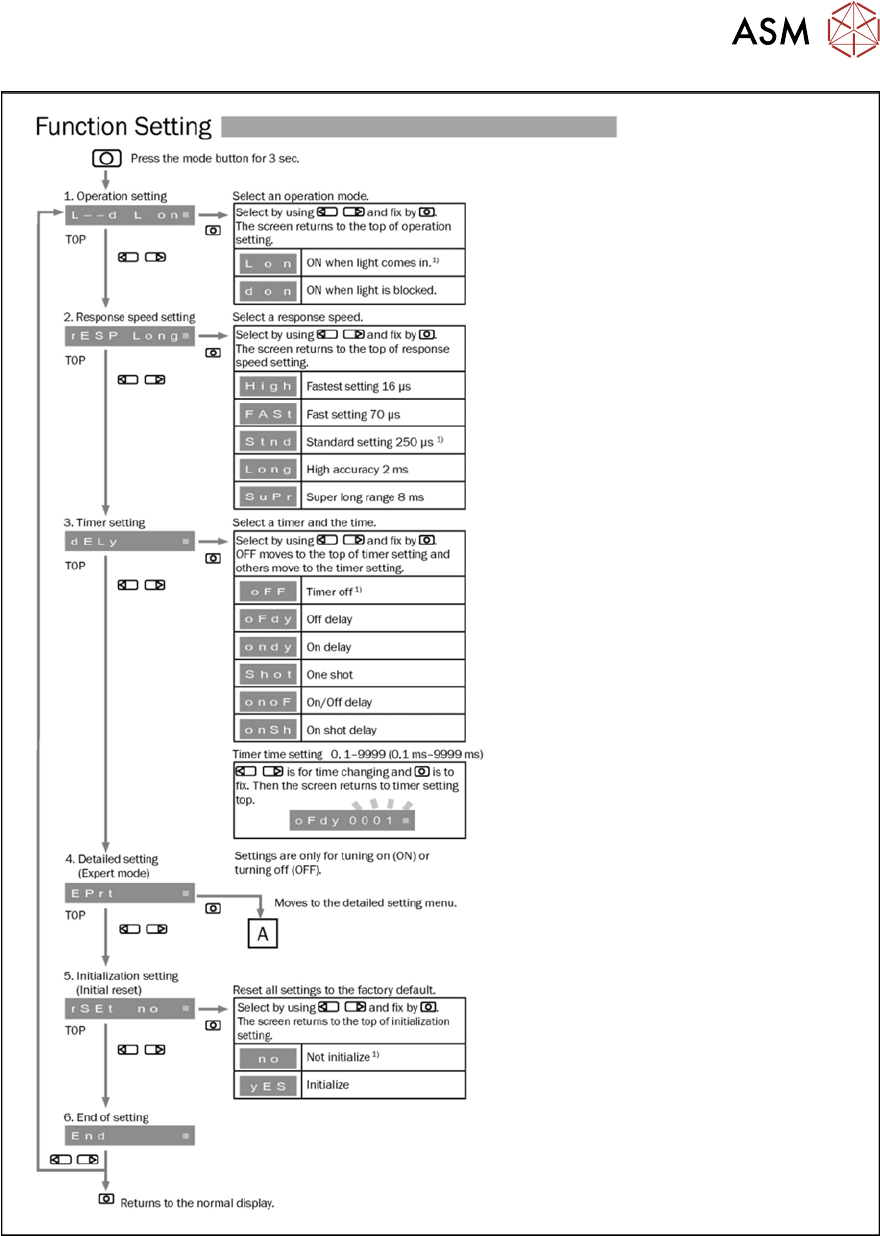

Abb.360: Lichtleiter-Sensor einstellen - 2
