5 Pneumatik
5.1 Pneumatik-Übersicht
Serviceanleitung SIPLACE X-Serie S 06/2019 135
5 Pneumatik
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
VORSICHT
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die Maschine von der Druckluftversorgung
getrennt werden.
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
5.1 Pneumatik-Übersicht
Die Pneumatik ist an den Stellplätzen 1, 3 und 4 hinter den Seitenverkleidungen untergebracht.

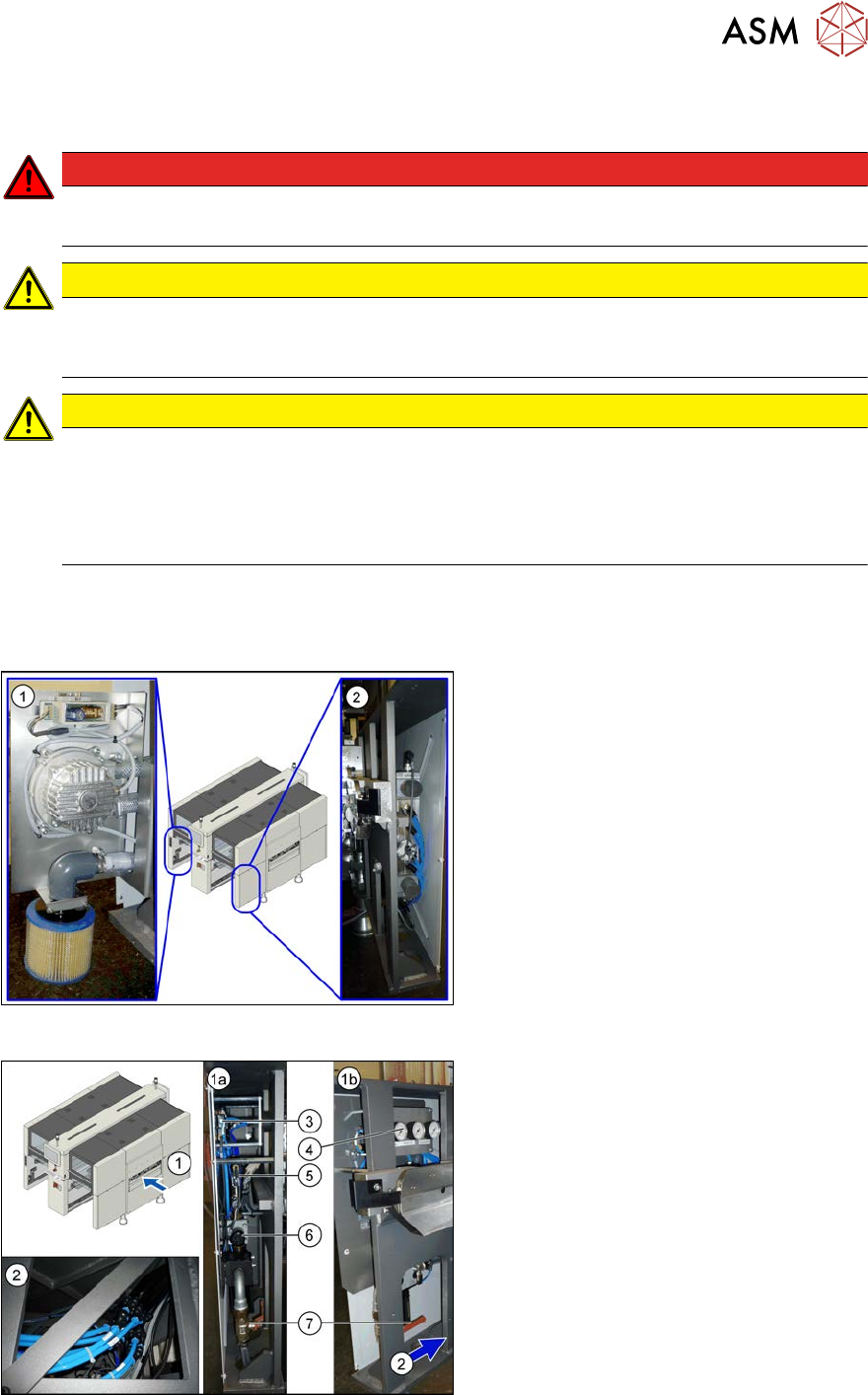

Abb.160: Pneumatik (Stellplatz 3 und 4)
1. Stellplatz 3, hinter der Seitenverklei-
dung:
Elmo-Blower mit Elektrik, Kühlluftfilter
2. Stellplatz 4, hinter der Seitenverklei-
dung:
Proportionalregler für Portalgruppe
Bestückköpfe BB1/BB2
Abb.161: Pneumatik (Stellplatz 1)
1. Stellplatz 1, hinter der Seitenverkleidung:
1a) Ansicht von vorne
1b) Ansicht seitlich
Anschlusskupplung, Haupthahn mit
Druckluftfilter, Druckluftanzeigen
2. Stellplatz 1, unten im Maschinenrah-
men: Druckluftanschluss für Portal-
kabelschlepp und für Vakuumpumpe
3. 5/2-Wegeventil [03062277-xx]
Hauptventil (X59) für PPW, Einzug,
Transport
4. Manometer
5. 5/2-Magnetventil [00344974-xx]
Sicherheitsventil (X60) für Gurtschneider
6. Druckregler [03062103-xx]
7. Haupthahn
5 Pneumatik
5.2 Druckluftzufuhr sperren
136 Serviceanleitung SIPLACE X-Serie S 06/2019
5.2 Druckluftzufuhr sperren

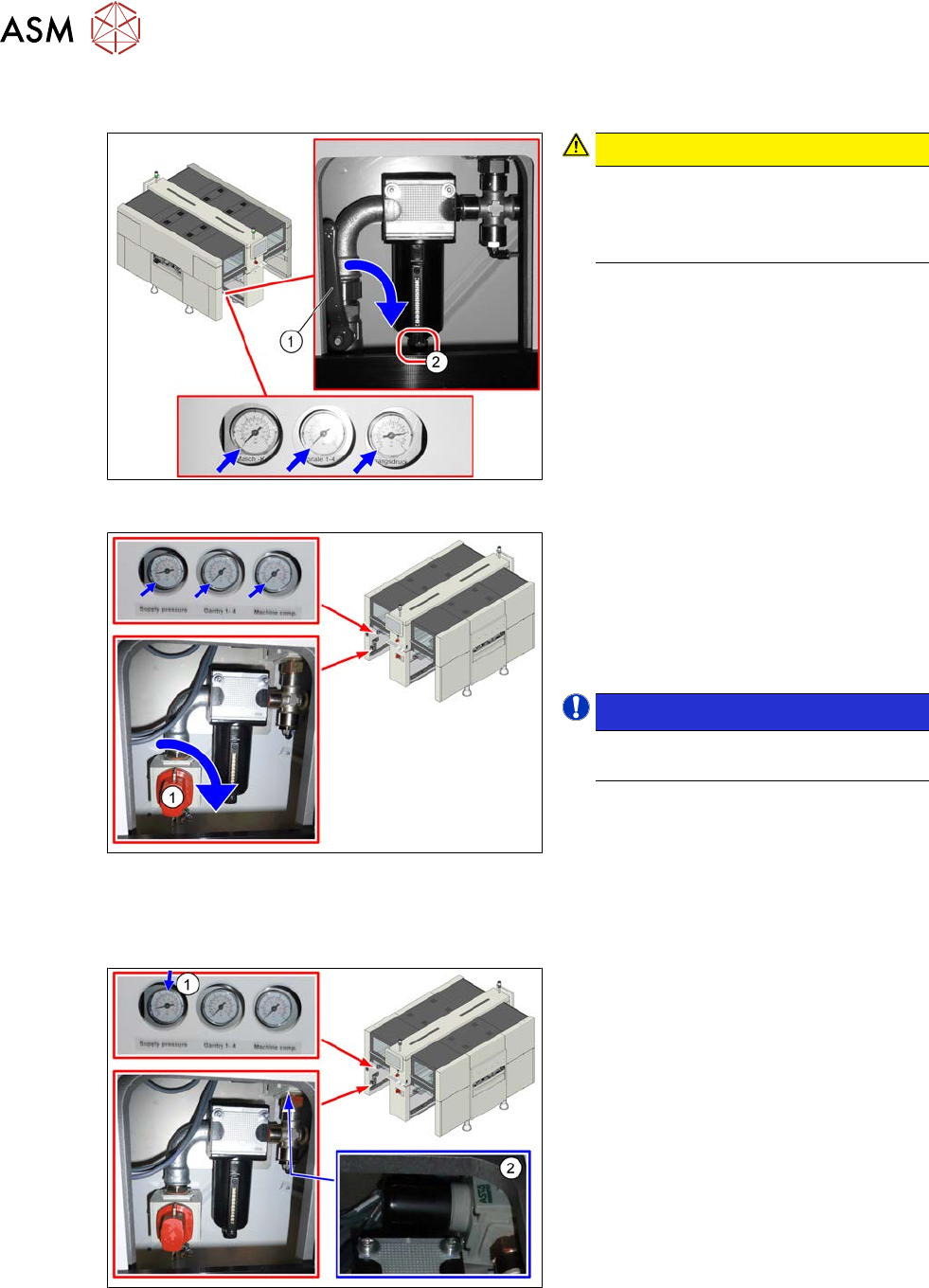

Abb.162: Druckluftzufuhr sperren (Version 1)
VORSICHT!
Druckluftversorgung abschalten
Die Druckluftversorgung muss bei
allen Arbeiten an der Pneumatik abge-
schaltet werden.
.
Version 1:
► Drehen Sie den Hebel(1) für die
Druckluftzufuhr nach unten, bis er in
der Waagrechten steht.
► Drehen Sie die Schraube(2) am Ein-
gangsfilter auf um das System zu ent-
lüften. Halten Sie dabei ein Tuch dar-
unter um ggf. austretende Flüssigkeit
aufzufangen.
Abb.163: Druckluftzuführ sperren (Version 2)
Version 2:
► Drehen Sie den Schalter(1) für die
Druckluftzufuhr um 90Grad, bis er in
der Waagrechten steht.
► Alle Manometer müssen auf Null ste-
hen.
HINWEIS!
Bei dieser Version erfolgt die Entlüf-
tung automatisch.
.
5.3 Druck für Maschinenkomponenten einstellen
Abb.164: Druck Maschinenkomponenten
► Stellen Sie sicher dass der Druck für
Maschinenkomponenten auf 5,1bar(1)
eingestellt ist.
► Korrigieren Sie den Druck bei Bedarf
mit dem Druckregelventil(2).
5 Pneumatik
5.4 Abdichten von Pneumatik-Schraubverbindungen
Serviceanleitung SIPLACE X-Serie S 06/2019 137
5.4 Abdichten von Pneumatik-Schraubverbindungen
HINWEIS
Abdichten von Pneumatik-Schraubverbindungen
Werden Pneumatik-Schraubverbindungen gelöst, dann müssen diese anschließend wieder
abgedichtet werden. Verwenden Sie in jedem Fall dieselbe Dichttechnik wie vor dem Aus-
bau.
Es gibt folgende Dichttechniken:
► Dichtring (Gummi oder Kunststoff)
Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten Dichtringe
eingebaut. Prüfen Sie gebrauchte Dichtringe auf Beschädigungen.
► Dichtmittel
Hier gibt es mehrere Varianten:
Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx]
Nach dem Öffnen der Pneumatik-Schraubverbindung muss das Gewinde gereinigt
und mit Loctite abgedichtet werden. Der Dichtfaden von Loctite 55 muss in Gewinde-
richtung aufgebracht werden.
Darüber hinaus kann sich bereits ein Dichtmittel auf dem Gewinde befinden.
5.5 Untere Seitenverkleidung demontieren
Für viele Arbeiten ist es notwendig die untere Seitenverkleidung am Stellplatz zu demontieren.
Nachfolgend wird dies am Beispiel von Stellplatz 2 gezeigt. Die Vorgehensweise an anderen Stell-
plätzen ist analog.
Teile, Hilfsmittel und Werkzeug
●
Ggf. gekürzter Inbusschlüssel
Seitenverkleidung demontieren

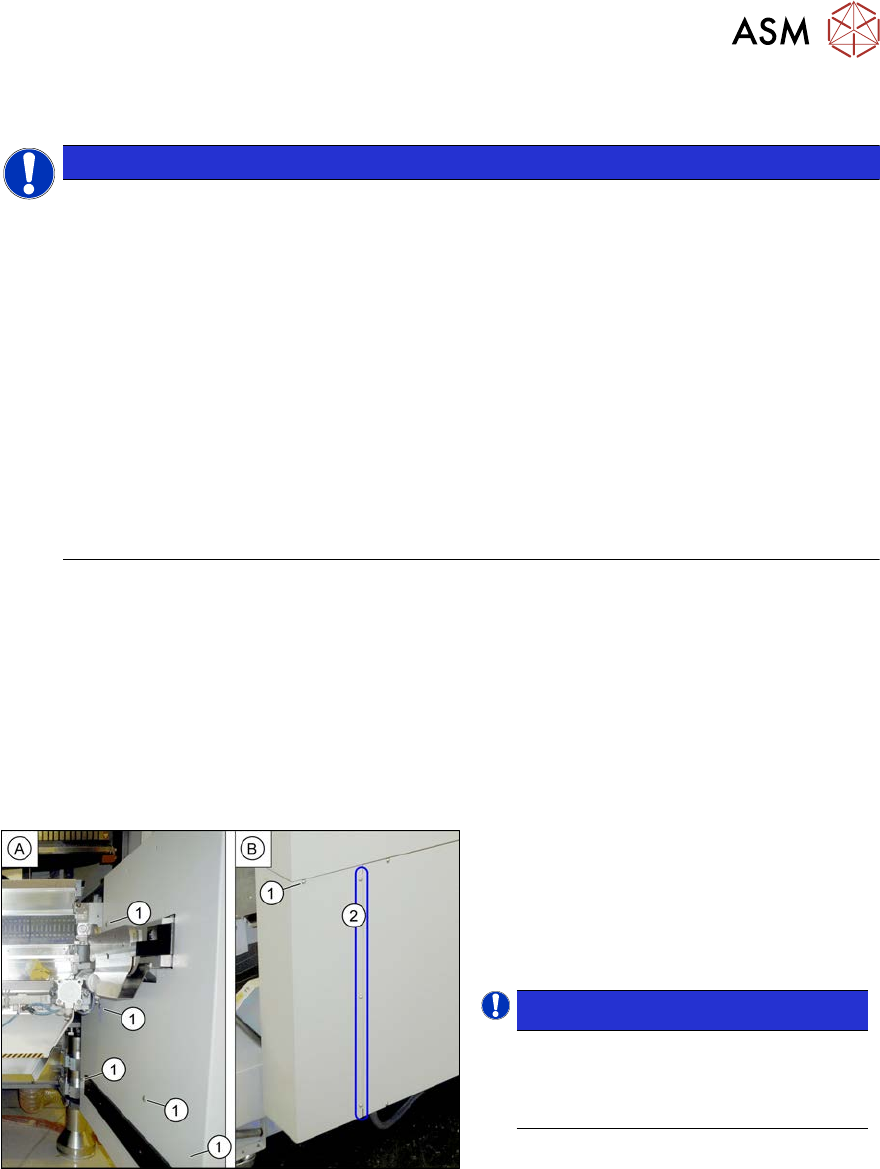

Abb.165: Untere Seitenverkleidung demontieren
► Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass
diese nicht herunterfallen kann.
► Entfernen Sie die sechs Befestigungs-
schrauben(1) an der Innen-(A) und
Außenseite(B) der Seitenverkleidung.
HINWEIS!
Die drei Befestigungsschrauben(2) an
der Außenseite sind standardmäßig
gelockert. Die Seitenverkleidung kann
hier herausgezogen werden.
.
► Nehmen Sie die Seitenverkleidung ab.
Seitenverkleidung montieren
► Die Montage erfolgt in umgekehrter Reihenfolge.
