6 Portale
6.5 GCU und MGCU
188 Serviceanleitung SIPLACE X-Serie S 06/2019
DIP-Schalter (Portal-ID)
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3 GCU4
S1.1 ON/OFF Portal_ID_0 OFF ON OFF ON
S1.2 ON/OFF Portal_ID_1 OFF OFF ON ON
S1.3 ON/OFF Portal_ID_2 OFF OFF OFF OFF
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF OFF
LEDs
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
6.5.4 MGCU tauschen
HINWEIS
MGCU oder GCU
GCUs und MGCUs sind nicht kompatibel. Eine GCU muss immer gegen eine GCU, eine
MGCU immer gegen eine MGCU getauscht werden.
Ab Seriennummer Hxxxx sind nur noch MGCUs verbaut.
Bis Seriennummer Gxxxx sind GCUs verbaut. Lesen Sie dazu Abschnitt 6.5.1 "GCU tau-
schen" [}185].
Teile, Hilfsmittel und Werkzeug
●
Positionierregler Portalachsen MGCU-3 (3 Achsen) [03103477-xx]
oder
●
Positionierregler Portalachsen MGCU-2 (2 Achsen) [03117531-xx]
Übersicht

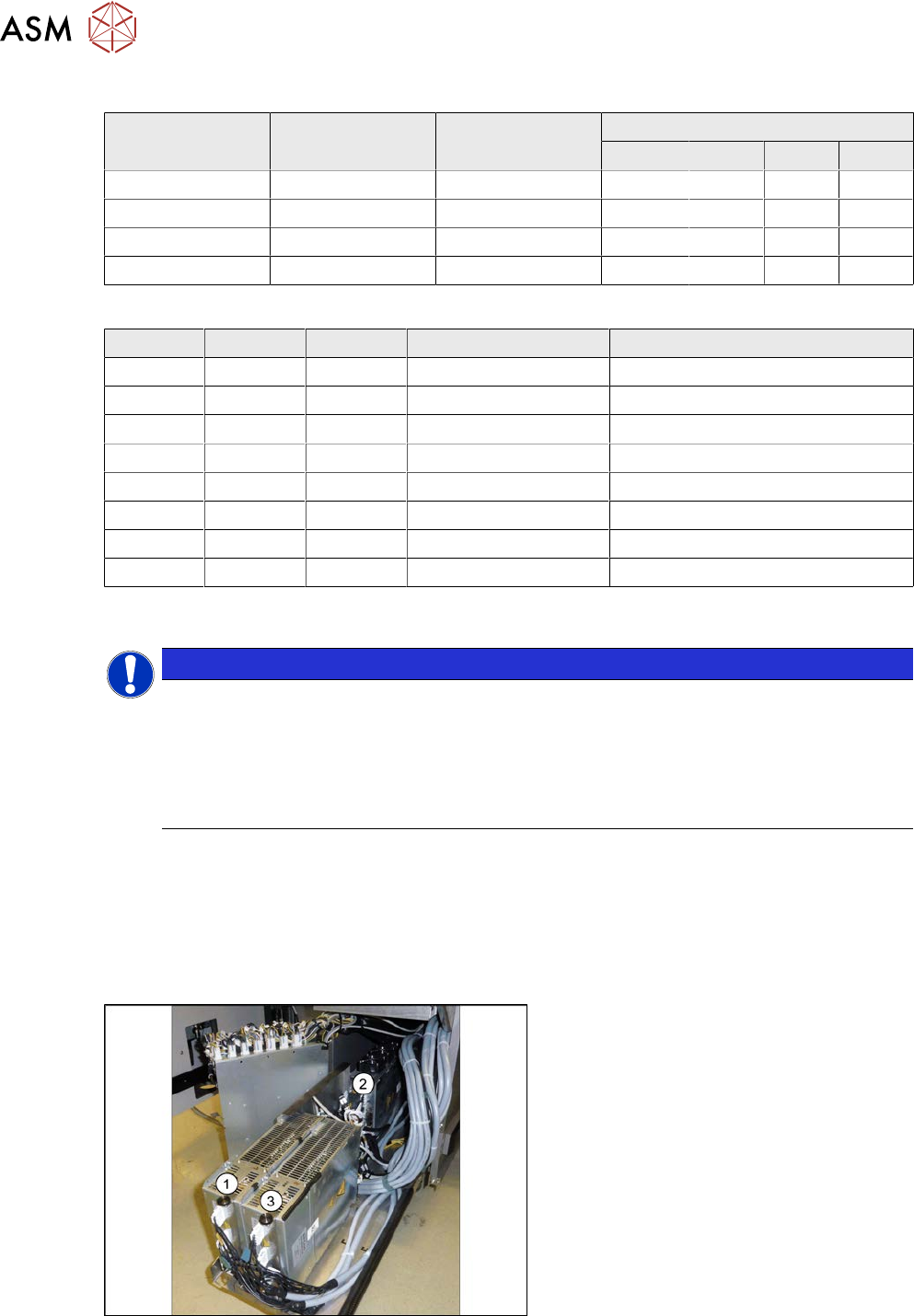

Abb.235: Übersicht MGCUs
(1) bis (3) MGCUs
Die MGCUs befinden sich im Einschub zwi-
schen den Stellplätzen 1 und 2.
MGCU 2 ist mit den Lüftern nach oben,
MGCU1 und3 sind mit den Lüftern nach
unten montiert.
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 189
Der MGCU-Typ und die Zuordnung der MGCUs zu den Portalen unterscheiden sich je nach
Maschinentyp.
6.5.6 "Übersicht MGCUs" [}190]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Ziehen Sie alle Anschlüsse an der MGCU ab. Markieren Sie sich ggf. deren Positionen, so
dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben der Halterung und nehmen Sie die Halterung ab.
► Nehmen Sie die MGCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
Abb.236: Kabel
► Stellen Sie an der MGCU mittels der
DIP-Schalter die korrekte Portal‑ID ein
(siehe 6.5.6 "Übersicht
MGCUs" [}190]).
► Achten Sie darauf, dass keine Kabel
scheuern oder geknickt werden. Achten
Sie dabei besonders auf die Kabel(1)
am oberen Ende der Klappe.
► Überprüfen Sie die Firmware und
führen Sie ggf. einen Download durch
(siehe 6.9 "eSW Download (SW
70x)" [}205]).
Sehen Sie dazu auch...
2 6.5.3 "Übersicht GCUs" [}187]
6.5.5 Lüfter MGCU tauschen
Teile, Hilfsmittel und Werkzeug
●
Lüfter MGCU [03104136-xx]
Aus-/Einbau
► Der Aus- und Einbau des Lüfters an der MGCU erfolgt analog zum Lüfter an der GCU.
An Stelle der Spreiznieten sind Schrauben verbaut.
Lesen Sie dazu Abschnitt 6.5.2 "Lüfter GCU tauschen" [}186].
6 Portale
6.5 GCU und MGCU
190 Serviceanleitung SIPLACE X-Serie S 06/2019
6.5.6 Übersicht MGCUs
Abb.237: Übersicht MGCUs an X2 S
