4 Elektrik und Steuerung
4.8 CAN-Switch tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 125
DIP-Schalter S1 im CAN-Switch [03083844-xx]
DIP-Schalter S1 ON OFF
S1.1 Testbetrieb Normaler Betrieb
S1.2 500 kBaud 1 MBaud
S1.3 Siehe Tabelle unten Siehe Tabelle unten
S1.4 Siehe Tabelle unten Siehe Tabelle unten
S1.5 Siehe Tabelle unten Siehe Tabelle unten
S1.6 ASC Test EIN ASC Test AUS
S1.7 120 Ohm CAN 1 Kein Abschlusswiderstand
S1.8 120 Ohm CAN 2 Kein Abschlusswiderstand
Mit der Einstellung der DIP-Schalter S1.3 bis S1.5 kann die Anzeige (LED) konfiguriert werden,
d.h. ab wie viel Error Frames die LED ihren Status von Grün auf Rot wechselt. Die Standardein-
stellung ist, dass die LED bei jedem empfangenen Error-Frame rot wird.
LED-Status Error-Frames
LED-Status S1.3 S1.4 S1.5
1 Error-Frame OFF OFF OFF
5 Error-Frames / Minute ON OFF OFF
10 Error-Frames / Minute OFF ON OFF
10 Error-Frames / Stunde ON ON OFF
50 Error-Frames / Stunde OFF OFF ON
100 Error-Frames / Stunde ON OFF ON
500 Error-Frames / Stunde OFF ON ON
4 Elektrik und Steuerung
4.8 CAN-Switch tauschen
126 Serviceanleitung SIPLACE X-Serie S 06/2019
4.8.2 CAN-Switch

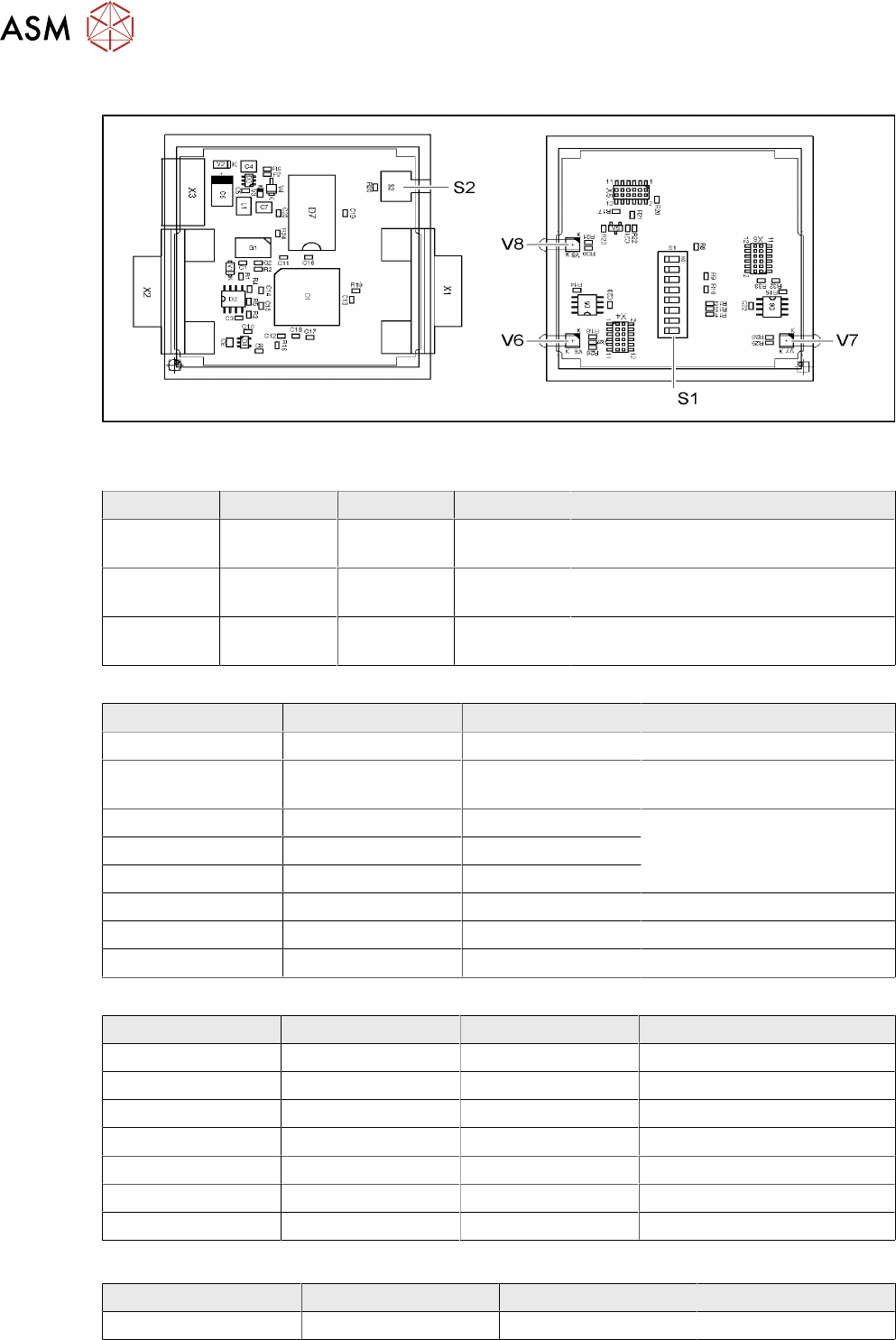

Abb.151: 03083844-02
LED [03083844-02]
LED Farbe Status Signalname Beschreibung
V6 GN/RD ON P20.12/
RST001_N
1 Mbit Übertragungsrate:
GN OK, RD: Fehler
V7 GN/RD ON P20.4/ALE 500 kbit Übertragungsrate: GN OK,
RD: Fehler
V8 GN/RD ON P9./CC16IO Übertragungsrate:
GN 1Mbit, RD 500kbit
DIP-Schalter S1 [03083844-02]
Schalter Status Signalname Beschreibung
S1.1 OFF P5.0/AN0 ON: DIP-Test
S1.2 ON/OFF P5.1/AN1 ON: 500 kbit
OFF: 1 Mbit
S1.3 ON/OFF P5.2/AN2 Siehe Tabelle Error Frame
Limits
S1.4 ON/OFF P5.3/AN3
S1.5 ON/OFF P5.4/AN4
S1.6 OFF P5.5/AN5 OFF: Kein Test, ON: Test
S1.7 ON CAN1RB 120Ohm, CAN1
S1.8 ON CAN2RB 120Ohm, CAN2
DIP-Schalter S1.3 - S1.5 Error Frame Limits [03083844-02]
S1.3 S1.4 S1.5 Funktion
OFF OFF OFF 1 Error Frame
ON OFF OFF 5 Error Frames/min
OFF ON OFF 10 Error Frames/min
ON ON OFF 10 Error Frames/h
OFF OFF ON 50 Error Frames/h
ON OFF ON 100 Error Frames/h
OFF ON ON 500 Error Frames/h
Taster S2 [03083844-02]
Taster Status Signalname Beschreibung
S2 Gedrückt SWITCH_TACT Reset Error Frame
4 Elektrik und Steuerung
4.9 CAN-Interface CINX tauschen (ab Serien-Nr. Hxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 127
4.9 CAN-Interface CINX tauschen (ab Serien-Nr. Hxxxx)
Teile, Hilfsmittel und Werkzeug

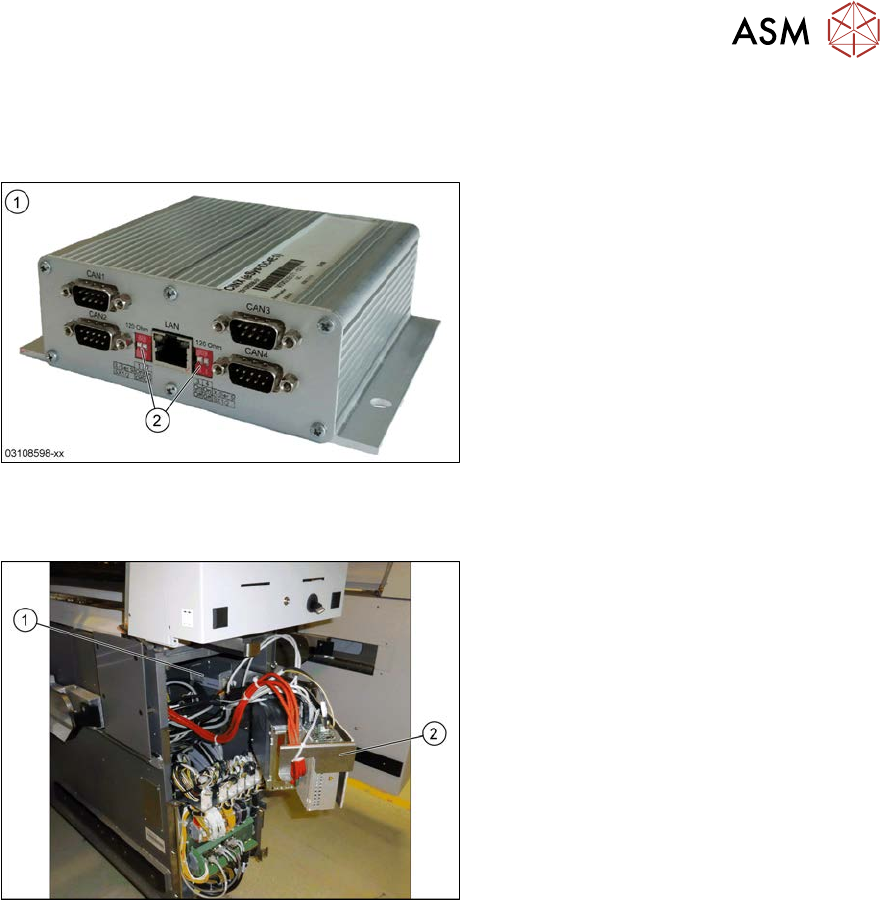

Abb.152: CAN Interface CINX
1. CAN Interface CINX [03108598-xx]
2. DIP-Schalter
Übersicht
Abb.153: CAN-Interface in der Maschine
Das CAN-Interface(1) befindet sich zwi-
schen Stellplatz 1 und 2 hinter dem
BoxPC(2).
Das CAN-Interface ist mit Klettband am
Maschinenständer befestigt.
Am CAN-Interface befinden sich u.a. vier
Anschlüsse für Diagnosezwecke.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor
Beginn der Arbeiten zu tun ist..." [}16].
► Nehmen Sie die Tastatur ab.
► Demontieren Sie die untere Abdeckung zwischen Stellplatz 1 und2.
► Heben Sie den BoxPC etwas an und klappen Sie diesen dann nach vorne.
► Stecken Sie alle elektrischen Verbindungen zum CAN-Interface ab. Notieren Sie sich ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Nehmen Sie das CAN-Interface aus der Maschine.
Einbau
► Stellen Sie die DIP-Schalter ein (s.u.).
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
