7 Transport 7.5 Breitenverstellung, Klemmung und Zylindereinheit 242 Serviceanleitung SIPLACE X-Serie S 06/2019 7.5.10 Klemmeinheit (Version 1) tauschen (nurDT) Teile, Hilfsmittel und Werkzeug Wählen Sie die benötigte K…
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 241

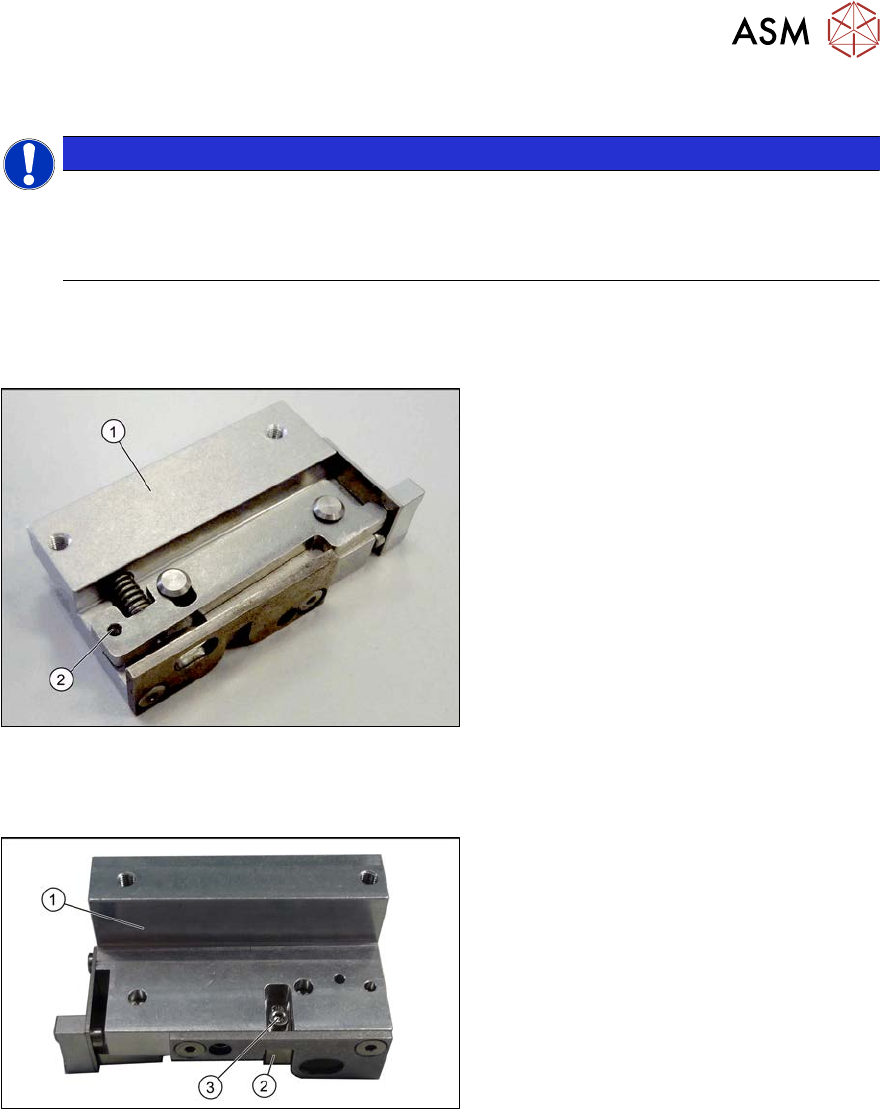

7.5.9 Hinweise zu den Klemmeinheit-Versionen (nurDT)
HINWEIS
Alte/Neue Klemmeinheit
Ein Mischen von alten und neuen Klemmeinheiten ist möglich.
Stellen Sie vor dem Einbau einer neuen Klemmeinheit (Version 2) sicher, dass an Ihrer
Maschine mindestens SW706.1 SP1 mit Hotfix 4 installiert ist.
Übersicht
Es gibt mehrere Versionen der Klemmeinheiten. Diese unterscheiden sich vor allem anhand der
Sensorfahne:
Abb.302: Klemmung Version 1
Version 1
1. Klemmung
2. Hier kann eine M3x16 mm-Schraube
eingeschoben werden um die Klem-
mung dauerhaft zu lösen.
► Für den Tausch von Klemmeinheiten (Version 1) lesen Sie Abschnitt 7.5.10 "Klemmeinheit
(Version 1) tauschen (nurDT)" [}242].
Abb.303: Klemmung Version 2
Version 2
1. Klemmung
2. Sensorfahne
3. Befestigungsschraube der Sensorfahne
► Für den Tausch von Klemmeinheiten (Version 2) lesen Sie Abschnitt 7.5.11 "Klemmeinheit
(Version 2) tauschen (nurDT)" [}245].
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
242 Serviceanleitung SIPLACE X-Serie S 06/2019
7.5.10 Klemmeinheit (Version 1) tauschen (nurDT)
Teile, Hilfsmittel und Werkzeug
Wählen Sie die benötigte Klemmeinheit:
HINWEIS
Nur noch neue Klemmeinheiten
Klemmeinheiten mit Version 1 werden durch neue Klemmeinheiten mit der abwärtskompati-
blen Version 2 ersetzt. Als Ersatzteile sind nur noch Klemmeinheiten mit Version 2 verfüg-
bar (siehe folgende Tabelle).
Wange (DT) Eingabebereich und Mitte Ausgabebereich
A Klemmeinheit A1 SXa [03092996Sxx] Klemmeinheit A2 SXa [03092973Sxx]
B Klemmeinheit B1 SXa [03092453Sxx] Klemmeinheit B2 SXa [03092891Sxx]
C Klemmeinheit C1 SXa [03092901Sxx] Klemmeinheit C2 SXa [03092712Sxx]
D Klemmeinheit D1 SXa [03092989Sxx] Klemmeinheit D2 SXa [03092997Sxx]
●
1 Fühlerlehre [00094020-xx]
●
1 Fühlerlehre 0,3 mm
●
Drehmomentschlüssel (2 – 25 Nm) [00376625‑xx]
Übersicht
Abb.304: Klemmung Version 1
Version 1
1. Klemmung
2. Hier kann eine M3x16 mm-Schraube
eingeschoben werden um die Klem-
mung dauerhaft zu lösen.
Version hat keine Sensorfahne.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 243
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
Die Wange muss frei beweglich sein. Fixieren Sie dazu alle 3 Klemmeinheiten mit je einer
Schraube, so dass die Klemmung keine Kraft mehr auf die Transportwange ausüben kann.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Abb.305: Klemmung ausbauen
► Entfernen Sie die beiden Befestigungs-
schrauben(2) der Klemmung(1). Diese
befinden sich auf der der Klemmung
abgewandten Seite der Transport-
wange. Achten Sie darauf keine ande-
ren Schrauben zu lösen!
VORSICHT!
Die Befestigungsschrauben der Klem-
mung dürfen nur gelöst werden, wenn
die Klemmung vorher mit einer
Schraube fixiert wurde!
.
Einbau
Abb.306: Klemmhebel fixieren
► Fixieren Sie mit einer M3-Schraube an
Position(4) den Klemmhebel(2) der
neuen Klemmung(1), um eine definier-
te Position für die spätere Einstellung
zu haben. Drücken Sie dazu den
Klemmhebel z.B. mit einem Inbus-
schlüssel(3) nach oben.
VORSICHT!
Achten Sie dabei darauf nicht die
Führungsplatte(5) zu verbiegen.
Ansonsten kann es zu Problemen bei
der Erkennung der Position der Trans-
portwange kommen.
.
► Montieren Sie die Klemmung, ziehen Sie die beiden Befestigungsschrauben aber erst locker
an.
► Fahren Sie die Zylindereinheit unter die Klemmung. Bewegen Sie dazu den Zahnriemen der
Breitenverstellung.
