3 Stromversorgung 3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx) 54 Serviceanleitung SIPLACE X-Serie S 06/2019 Abb.52: Übersicht Distributor
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 53
3.4.2 Übersicht Distributor und E/A-Modul

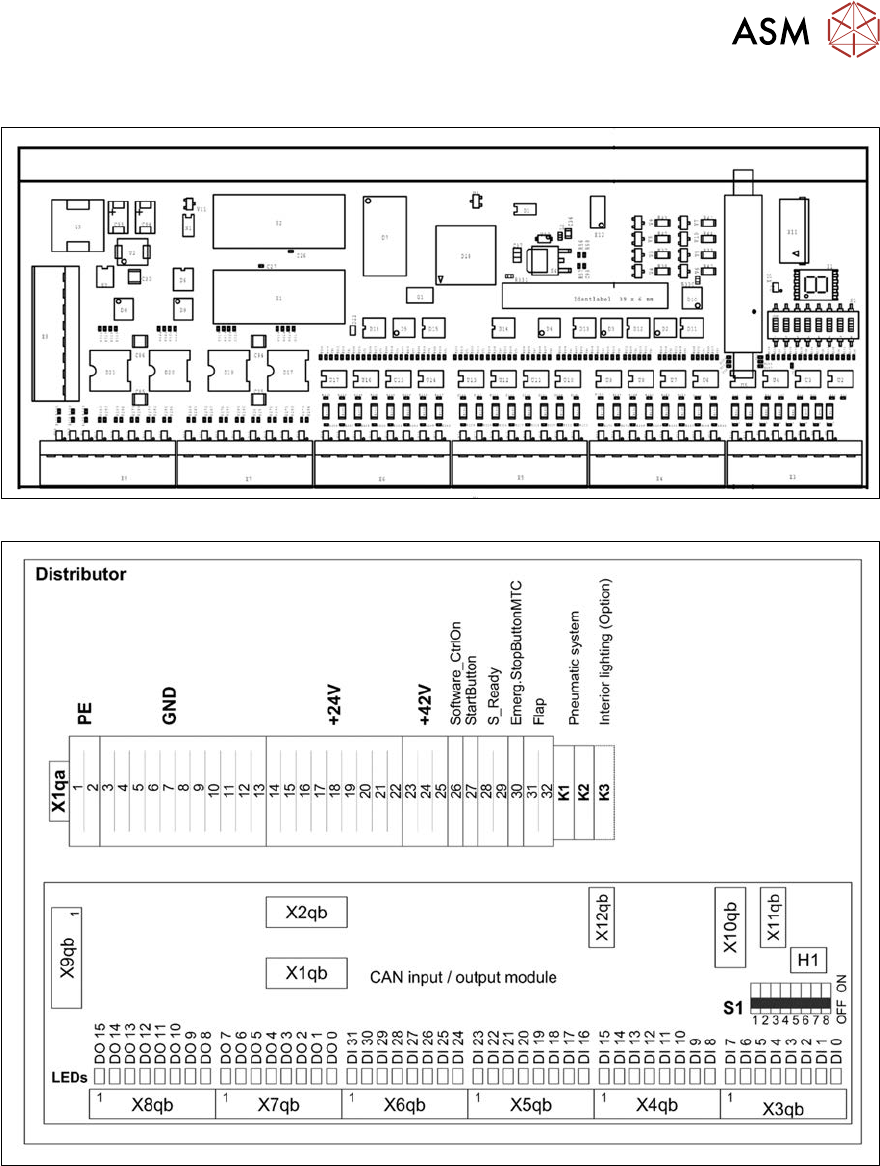

Abb.50: Distributor 03052315-02 (ohne SMPS)
Abb.51: Übersicht Distributor
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
54 Serviceanleitung SIPLACE X-Serie S 06/2019

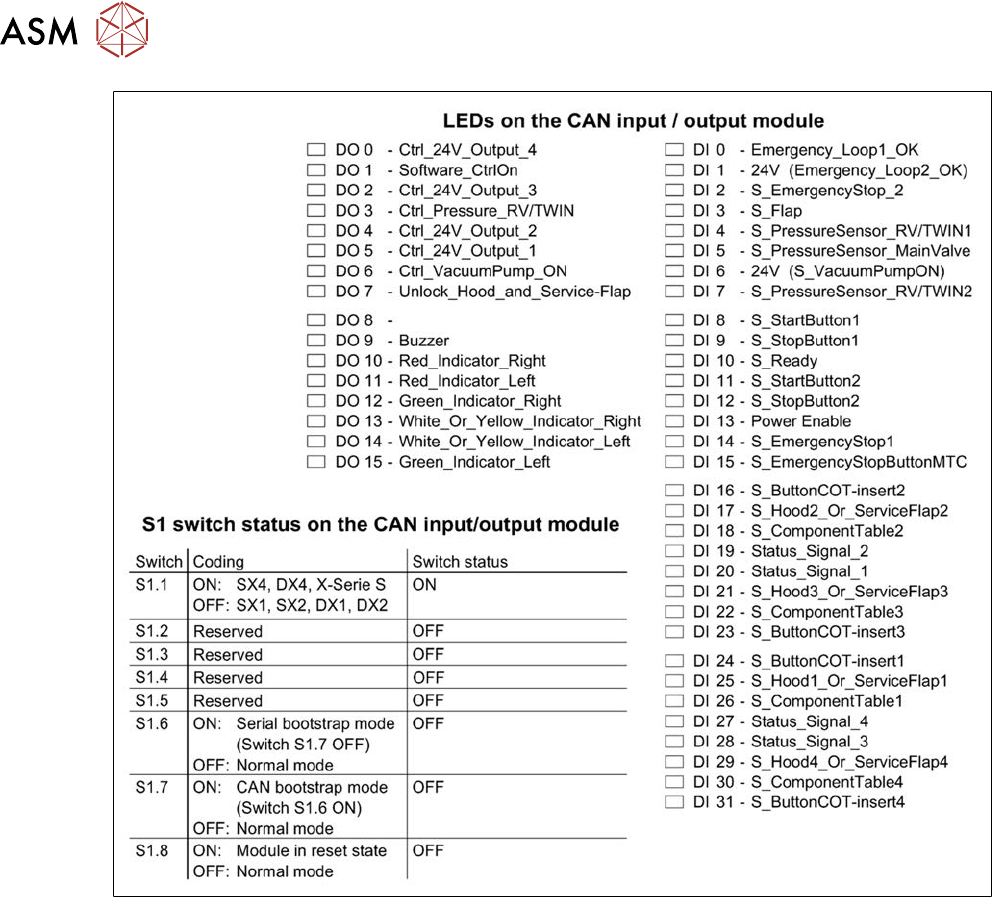

Abb.52: Übersicht Distributor
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 55
3.4.3 Eingangsspannung am Trafomodul kontrollieren
Abb.53: Klemmenfelder
1. Klemmenfelder mit Primäranschlüssen
des Drehstromtransformators
Die Primärseite des Drehstromtransforma-
tors muss für die jeweilige Versorgungs-
spannung konfiguriert sein.
Vorgehensweise
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Trafomodul besteht das
Risiko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und
Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern
daher eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere die Abschnitte 1.1.3 "Sicherheitshinweise zur Stromver-
sorgung (ohne SMPS)" [}12] und 1.1.4 "Sicherheitshinweise zur Stromversorgung
(mit SMPS)" [}13].
► Überprüfen Sie am Klemmenfeld, ob die Primärseite des Drehstromtransformators für die
jeweilige Versorgungsspannung korrekt angeschlossen ist.
VORSICHT
Versorgungsnetze in Japan und USA
Die japanischen Versorgungsnetze (3x200V~) und Versorgungsnetze in den USA
(3x208V~) werden an die Klemmen für 3x204V~ angeschlossen.
In der nachfolgenden Übersicht sehen Sie die Anschlussmöglichkeiten für die Primärspannungen
des Drehstromtransformators:
Klemmenfeld Spannung
1U1, 1V1, 1W1 415 VAC
1U3, 1V3, 1W3 400 VAC
1U4, 1V4, 1W4 380 VAC
1U5, 1V5, 1W5 230 VAC
1U6, 1V6, 1W6 220 VAC
1U7, 1V7, 1W7 204 VAC
