6 Portale 6.6 HCU, MHCU, Platinen und Kamera 196 Serviceanleitung SIPLACE X-Serie S 06/2019 Version 05 Abb.245: X-Basisadapter C&P LED [03045647-05] LED Farbe Status Signalname Beschreibung H1 GN ON BE_SENSOR BE-Sen…
6 Portale
6.6 HCU, MHCU, Platinen und Kamera
Serviceanleitung SIPLACE X-Serie S 06/2019 195
6.6.2 X-Basisadapter C&P
Diese Platine wird für C&P20x- und CPP-Köpfe an folgenden SIPLACE-Maschinen verwendet: X-
SerieS, SX4/DX4, TX- und TXV2-Serie.
HINWEIS
C&P20 P
Für den C&P20 P-Kopf muss der X-Basisadapter mindestens den Funktionsstand 08
haben. In diesem Fall brauchen Sie ggf. längere Flachbandkabel.
Version 09

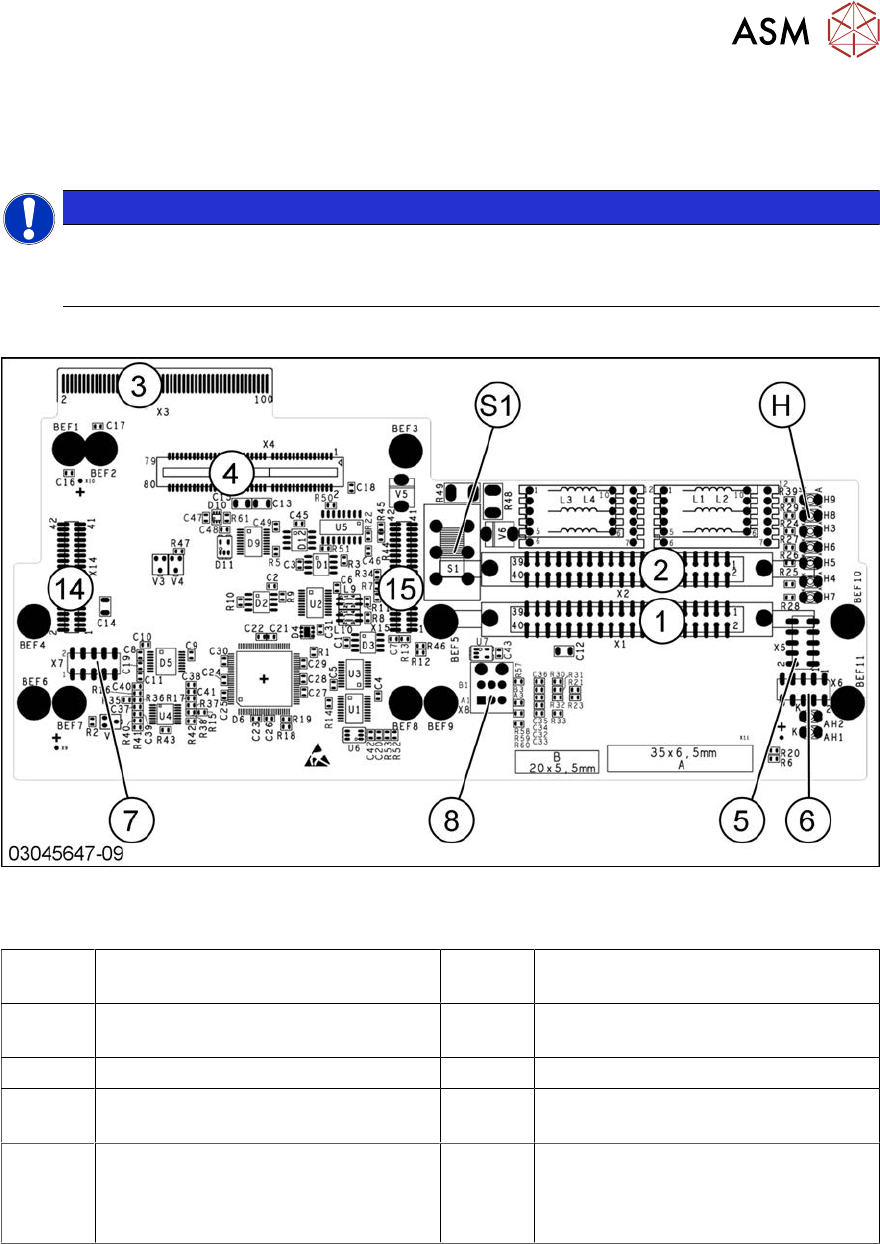

Abb.244: X-Basisadapter C&P [03045647‑xx]
Anschlüsse [03045647-09]
1, 2 X1-X2 Flachbandanschluss für CPP
oder C&P20
3 X3 Anschluss an die Kopf-Interface-
platine C700
4, 14, 15 X4, X14, X15 Anschlussstecker für
MHCU (zusammen mit X14, X15)
5 X5 Teststecker für FPGA
6 X6 Programmierstecker für FPGA 7 X7 Teststecker MHCU
8 X8 Anschlussstecker für Sensor Ein-
gangsvakuum (Kabel X1a)
H LED H3- H9
S1 Schalter S1 Zwischenkreisspannung
Z-Achse
40V C&P20 (Schalter oben)
150V CPP (Schalter unten)
6 Portale
6.6 HCU, MHCU, Platinen und Kamera
196 Serviceanleitung SIPLACE X-Serie S 06/2019
Version 05

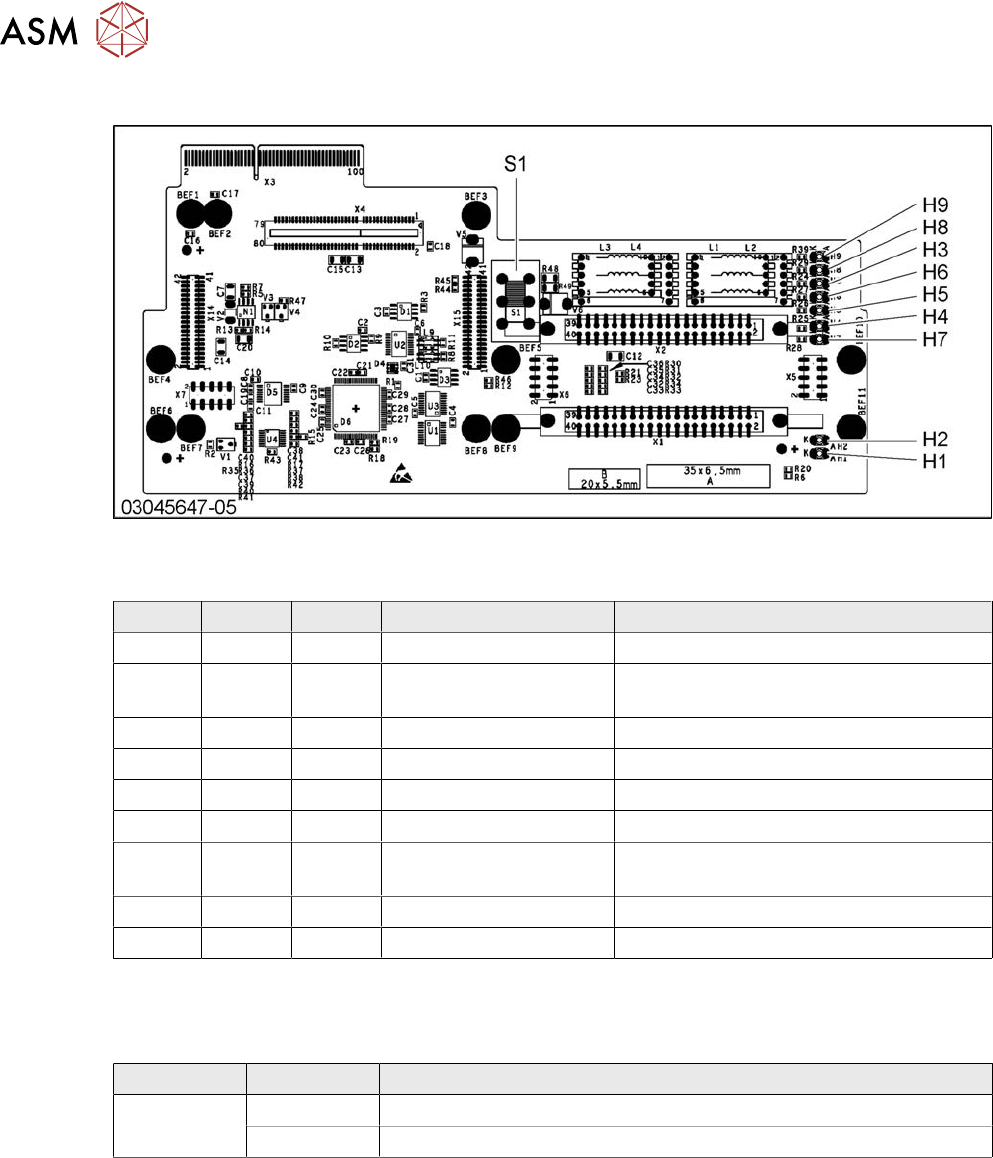

Abb.245: X-Basisadapter C&P
LED [03045647-05]
LED Farbe Status Signalname Beschreibung
H1 GN ON BE_SENSOR BE-Sensor aktiv
H2 GN ON - Der Programmierstecker für die MHCU
ist angeschlossen
H3 RD ON FPGA_TEST_6 Fehler bei 1,5V-Spannungsversorgung
H4 RD ON FPGA_TEST_2 Fehler bei 3,3V-Spannungsversorgung
H5 RD ON FPGA_TEST_4 Fehler bei 5V-Spannungsversorgung
H6 RD ON FPGA_TEST_1 Fehler bei 15V-Spannungsversorgung
H7 RD ON FPGA_TEST_3 Fehler bei DP-Stromversorgung, vor-
übergehend ohne Funktion
H8 RD ON FPGA_TEST_5 Fehler bei 24V-Spannungsversorgung
H9 RD ON POWERFAIL_LOCAL PowerFail auf Platine
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% über- oder unter-
schritten wird.
Schalter S1 [03045647-05]
Schalter Status Funktion
S1 40 V Zwischenkreisspannung für Z-Achse --> C&P20A/M/P
150 V Zwischenkreisspannung für Z-Achse --> CPP
Mit dem Schalter S1 wird die Zwischenkreisspannung für die Z-Achse eingestellt
Bei falscher Einstellung kann nichts zerstört werden. Die MHCU gibt in diesem Fall eine Fehlermel-
dung aus.
6 Portale
6.6 HCU, MHCU, Platinen und Kamera
Serviceanleitung SIPLACE X-Serie S 06/2019 197
6.6.3 X-Basisadapter Twin
Diese Platine wird für Twin-Köpfe an folgenden SIPLACE-Maschinen verwendet: X-SerieS SX4/
DX4, TX und TX V2.

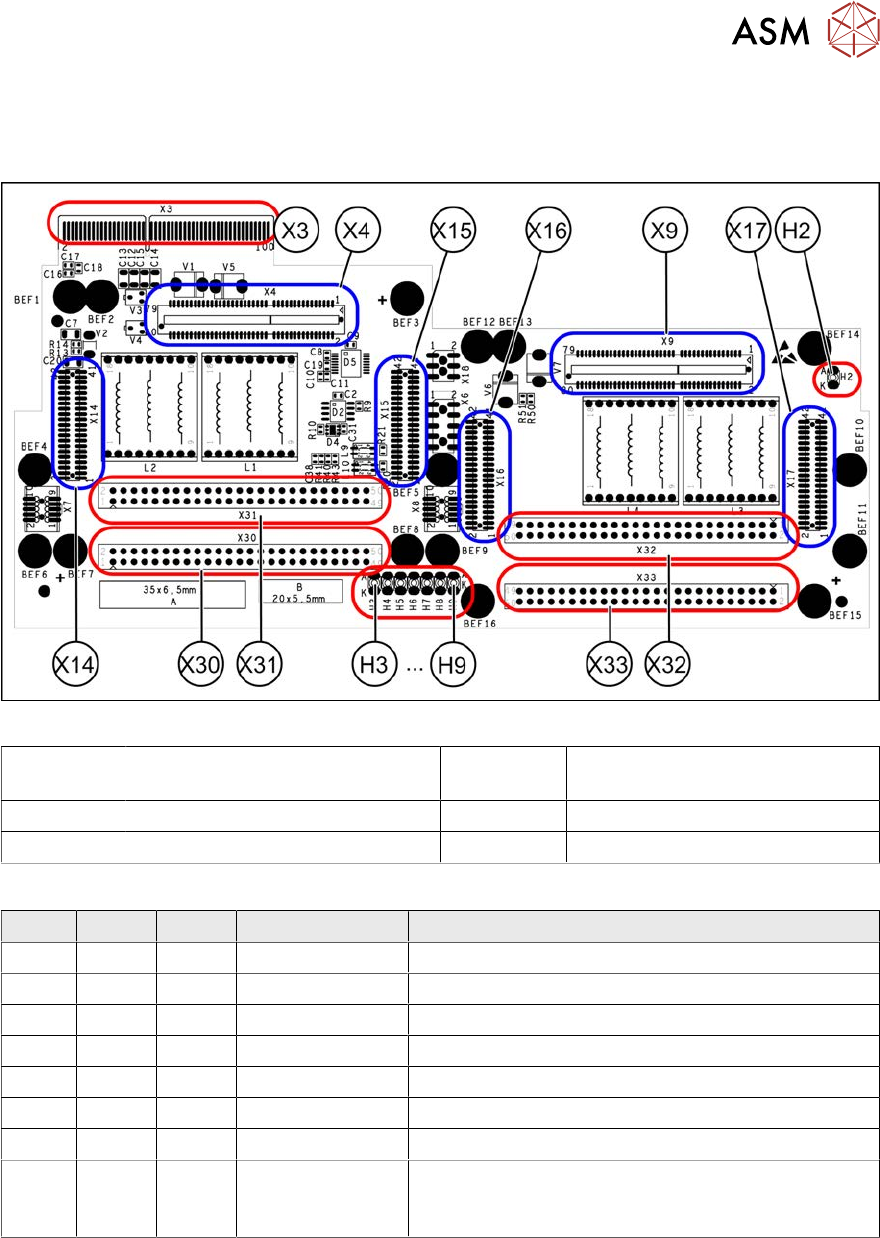

Abb.246: X-Basisadapter Twin [03062201-03]
X4 X14 X15 Anschlüsse für MHCU (Twin-
Modul2)
X9 X16 X17 Anschlüsse für MHCU (Twin-
Modul1)
X30 X31 Anschlüsse Twin-Modul 2 X32 X33 Anschlüsse Twin-Modul 1
X3 Anschluss an Kopf-Interface H2 bis H9 LEDs (s.u.)
LED [03054879-03]
LED Farbe Status Signalname Beschreibung
H2 GN ON - Programmierstecker für MHCU2 angeschlossen
H3 RD ON FPGA_TEST_6 1,5VDC PowerFail
H4 RD ON FPGA_TEST_2 3,3VDC PowerFail
H5 RD ON FPGA_TEST_4 5VDC PowerFail
H6 RD ON FPGA_TEST_1 15VDC PowerFail
H7 RD ON FPGA_TEST_3 DP PowerFail, nicht benutzt
H8 RD ON FPGA_TEST_5 24VDC PowerFail
H9 RD ON POWER-
FAIL_LOCAL
PowerFail-Platine:
ON, wenn 1,5VDC, 3,3VDC, 5VDC und 15VDC au-
ßerhalb des zulässigen Bereichs liegen
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% unterschritten wird.
