6 Portale 6.5 GCU und MGCU 190 Serviceanleitung SIPLACE X-Serie S 06/2019 6.5.6 Übersicht MGCUs Abb.237: Übersicht MGCUs an X2 S
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 189
Der MGCU-Typ und die Zuordnung der MGCUs zu den Portalen unterscheiden sich je nach
Maschinentyp.
6.5.6 "Übersicht MGCUs" [}190]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Ziehen Sie alle Anschlüsse an der MGCU ab. Markieren Sie sich ggf. deren Positionen, so
dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben der Halterung und nehmen Sie die Halterung ab.
► Nehmen Sie die MGCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:

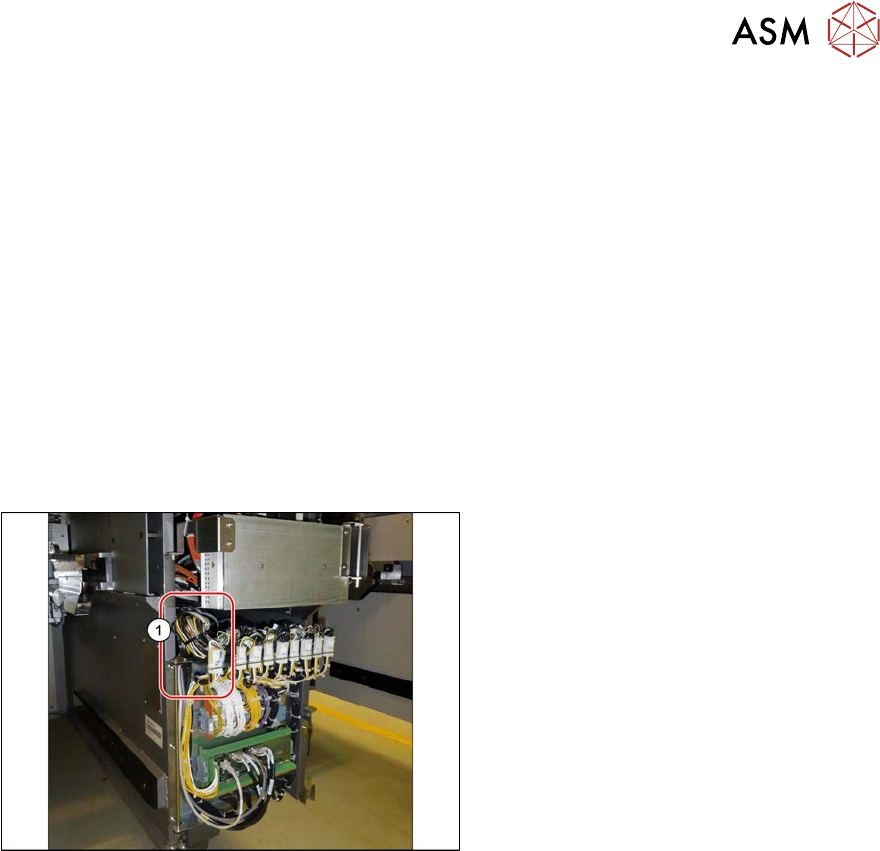

Abb.236: Kabel
► Stellen Sie an der MGCU mittels der
DIP-Schalter die korrekte Portal‑ID ein
(siehe 6.5.6 "Übersicht
MGCUs" [}190]).
► Achten Sie darauf, dass keine Kabel
scheuern oder geknickt werden. Achten
Sie dabei besonders auf die Kabel(1)
am oberen Ende der Klappe.
► Überprüfen Sie die Firmware und
führen Sie ggf. einen Download durch
(siehe 6.9 "eSW Download (SW
70x)" [}205]).
Sehen Sie dazu auch...
2 6.5.3 "Übersicht GCUs" [}187]
6.5.5 Lüfter MGCU tauschen
Teile, Hilfsmittel und Werkzeug
●
Lüfter MGCU [03104136-xx]
Aus-/Einbau
► Der Aus- und Einbau des Lüfters an der MGCU erfolgt analog zum Lüfter an der GCU.
An Stelle der Spreiznieten sind Schrauben verbaut.
Lesen Sie dazu Abschnitt 6.5.2 "Lüfter GCU tauschen" [}186].
6 Portale
6.5 GCU und MGCU
190 Serviceanleitung SIPLACE X-Serie S 06/2019
6.5.6 Übersicht MGCUs

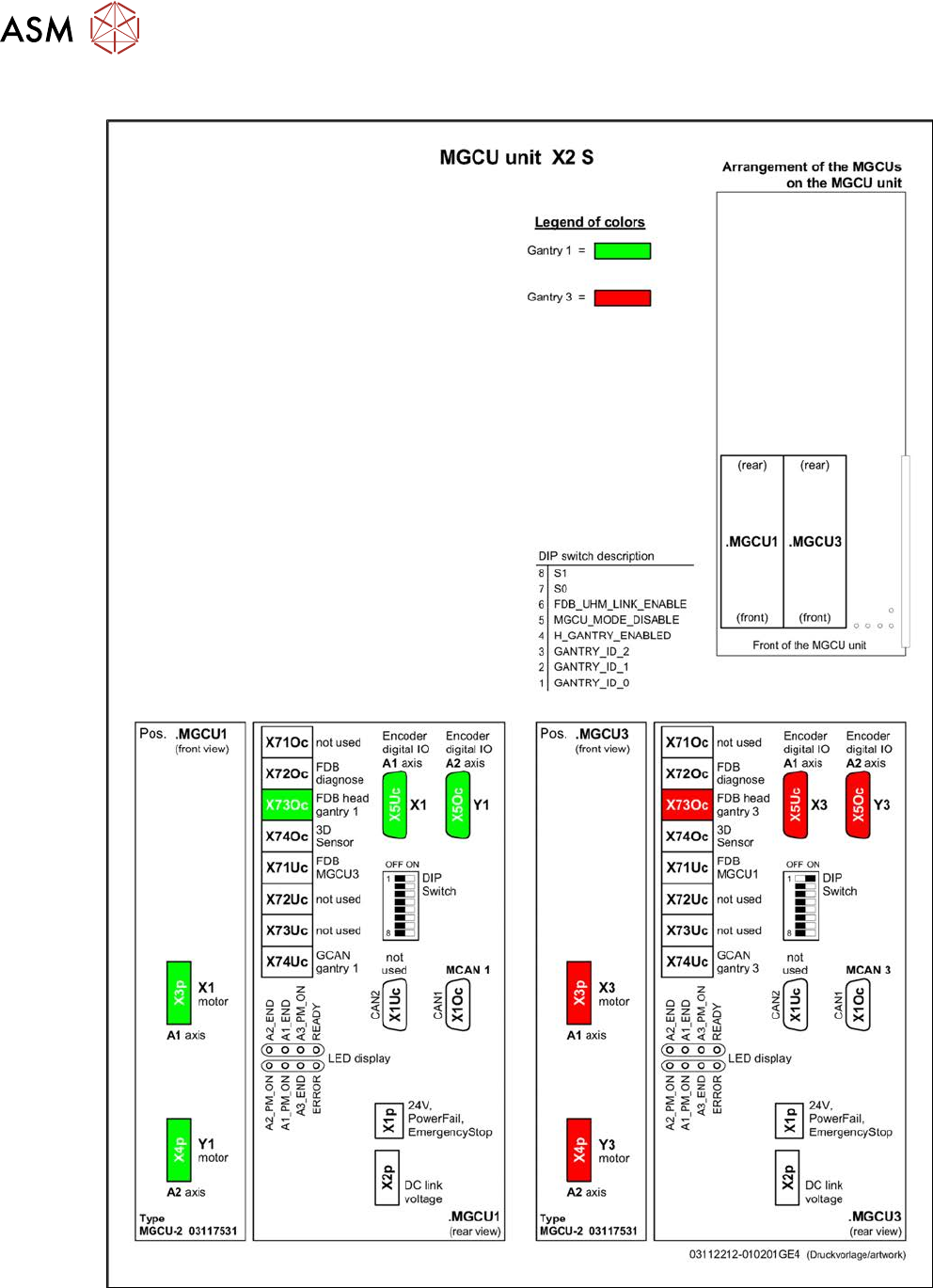

Abb.237: Übersicht MGCUs an X2 S
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 191

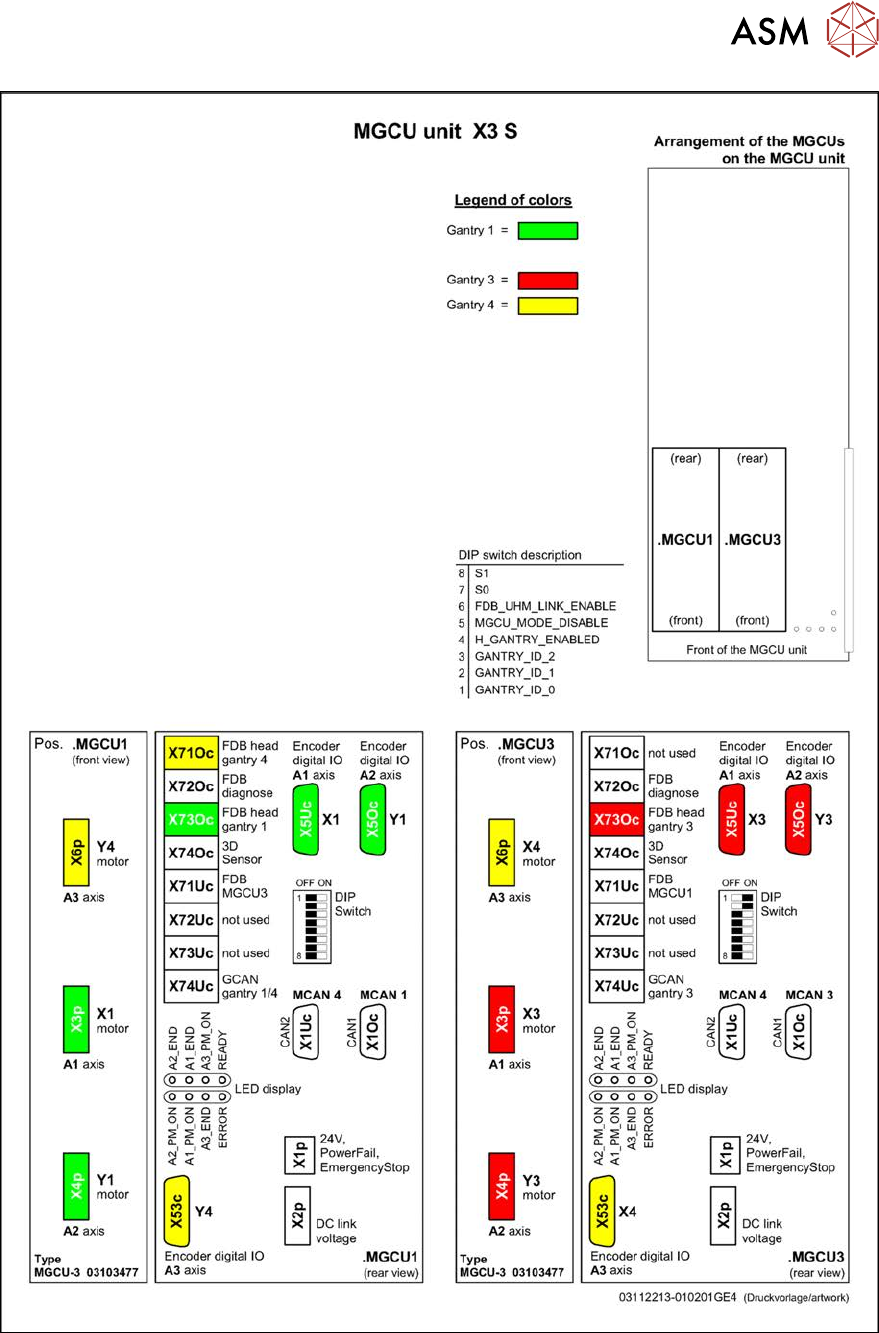

Abb.238: Übersicht MGCUs an X3 S
