3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
90 Serviceanleitung SIPLACE X-Serie S 06/2019
Messen an einer bekannten Referenzspannung
Zum Abschluss des Eigentests muss der Spannungsprüfer an einer bekannten Referenzspannung
überprüft werden.

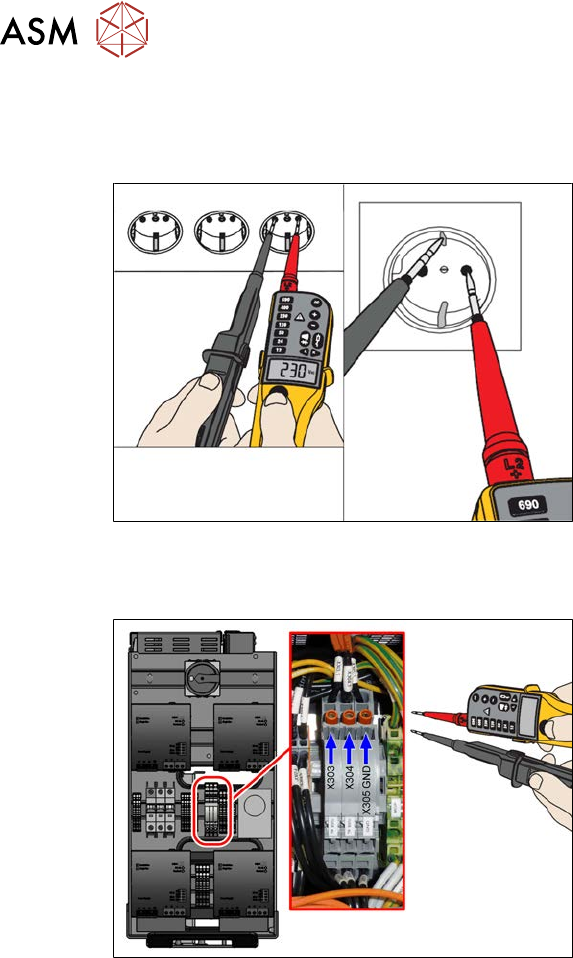

Abb.100: Test an Referenzspannung
Hierzu kann die Servicesteckdose (wenn
vorhanden) am Stromversorger (deaktiviert
bei "Option 110V") oder jede andere Steck-
dose verwendet werden.
Messen Sie die hier anliegende Spannung
zwischen den Polen und auch auf PE
(Erdung).
Messen der Spannungsfreiheit unmittelbar nach dem Ausschalten der Maschine
Abb.101: Spannung prüfen
Wird die Maschine ausgeschaltet, so liegt an
den Messpunkten X303 und X304 noch die
volle Spannung an.
Die Messung erfolgt immer zum Bezugs-
punkt GND!
●
X303 – X305 GND: 300+/‑10V OUT
●
X304 –X305 GND: 300+/‑10V
Test 300V IN_X303-X305:
Aktuell anliegende Spannung
Test 300V OUT_X304-X305:
LED-Anzeige Output 1 am AC/DC-Konverter
Grün: Spannung über 220V
Auf dem Netzteil ist die LED-Anzeige bei Output 1 > 220V grün, was bedeutet, dass die Spannung
immer noch über 220V liegt!
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 91

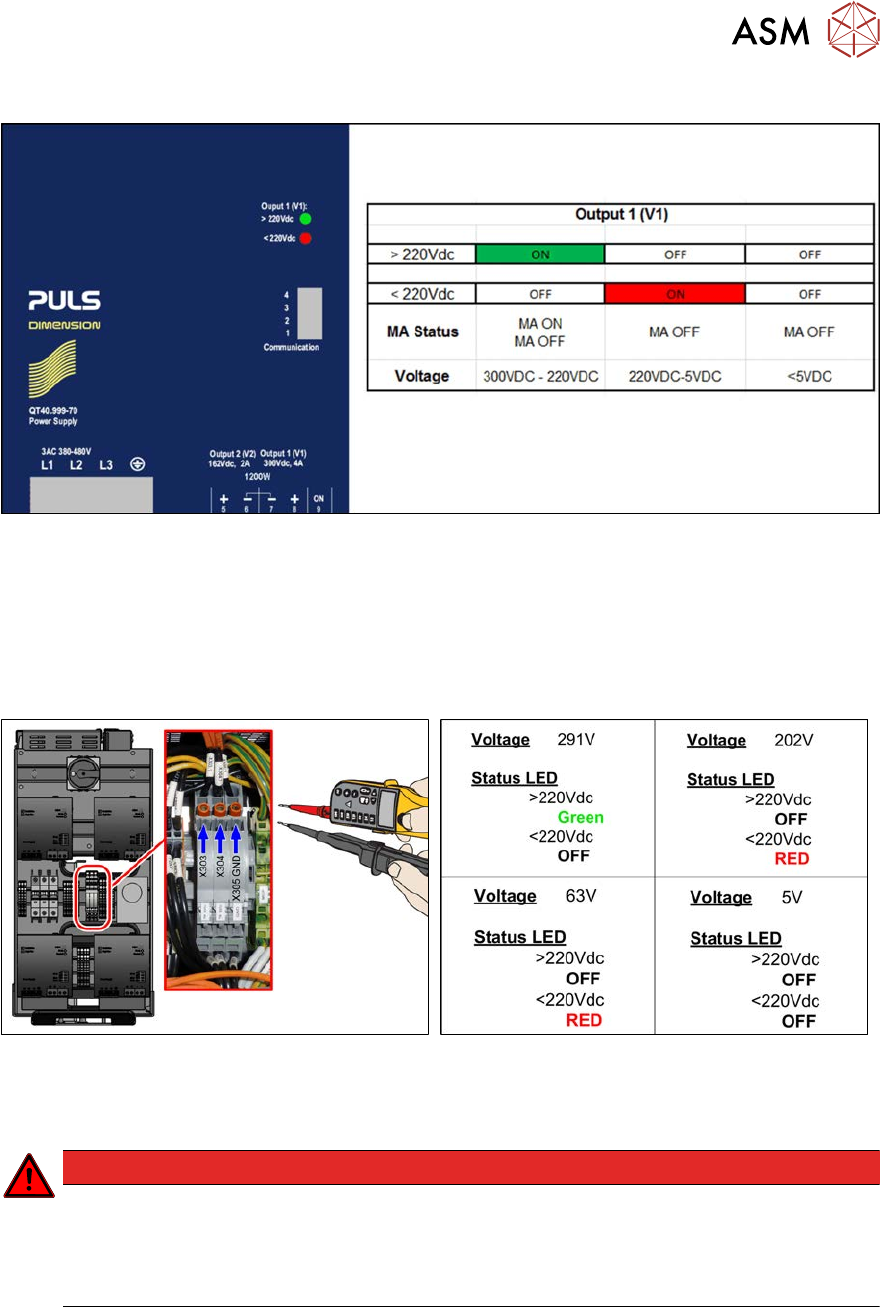

In folgender Abbildung wird der LED-Status der Netzteile PS1 und PS2 (300VDC) erklärt:
Abb.102: LED Status
Überwachung der Spannungsfreiheit nach dem Ausschalten
Die Spannung an den Messpunkten baut sich langsam ab.
Nach dem Ausschalten sinkt die Spannung in ca. fünf Minuten von 300VDC auf unter 5VDC.
Erst dann kann gefahrlos die Spannungsversorgung SMPS aus der Maschine gezogen werden
und daran gearbeitet werden.
Abb.103: Spannung prüfen (X-Serie S ab Hxxxx)
Abb.104: Messwerte
Sobald die Spannung einen Wert von 220VDC unterschreitet, wechselt die LED-Anzeige am Netz-
teil!
GEFAHR
Messwerte unter 5VDC
Messen Sie zwischen folgenden Punkten:
► X303 (IN) – X305 (GND) < 5VDC
► X304 (OUT) – X305 (GND) < 5VDC
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
92 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.105: LED an der Kondensatorbatterie(CAP)
► Prüfen Sie die LED an der Kondensa-
torbatterie(CAP).
GEFAHR!
Erst wenn auch die LED der Konden-
satorbatterie (CAP) erloschen ist, kann
gefahrlos an der Stromversorgung
gearbeitet werden!
.
3.5.5 Kondensatorbatterie tauschen
Teile, Hilfsmittel und Werkzeug
●
Kondensatorbatterie PCS417.771 [03106016-xx]
Übersicht
Abb.106: Kondensatorbatterie
1. Kondensatorbatterie
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2 "Was vor
Beginn der Arbeiten zu tun ist..." [}16].
GEFAHR
Hohe Spannungen
In der Kondensatorbatterie können sehr hohe Gleichspannungen auftreten.
► Beachten Sie die Wartezeit nach dem Abschalten der Stromversorgung von 5 Minu-
ten.
► Beachten Sie die LED-Anzeige auf der Kondensatorbatterie. Diese zeigt evtl. noch
vorhandene Spannungen an.
