10 Vakuumpumpe
10.3 Anschlusseinheit tauschen
432 Serviceanleitung SIPLACE X-Serie S 06/2019
10.3 Anschlusseinheit tauschen
Teile, Hilfsmittel und Werkzeug
●
Vakuumpumpe Anschlusseinheit [03079448-xx]
Übersicht

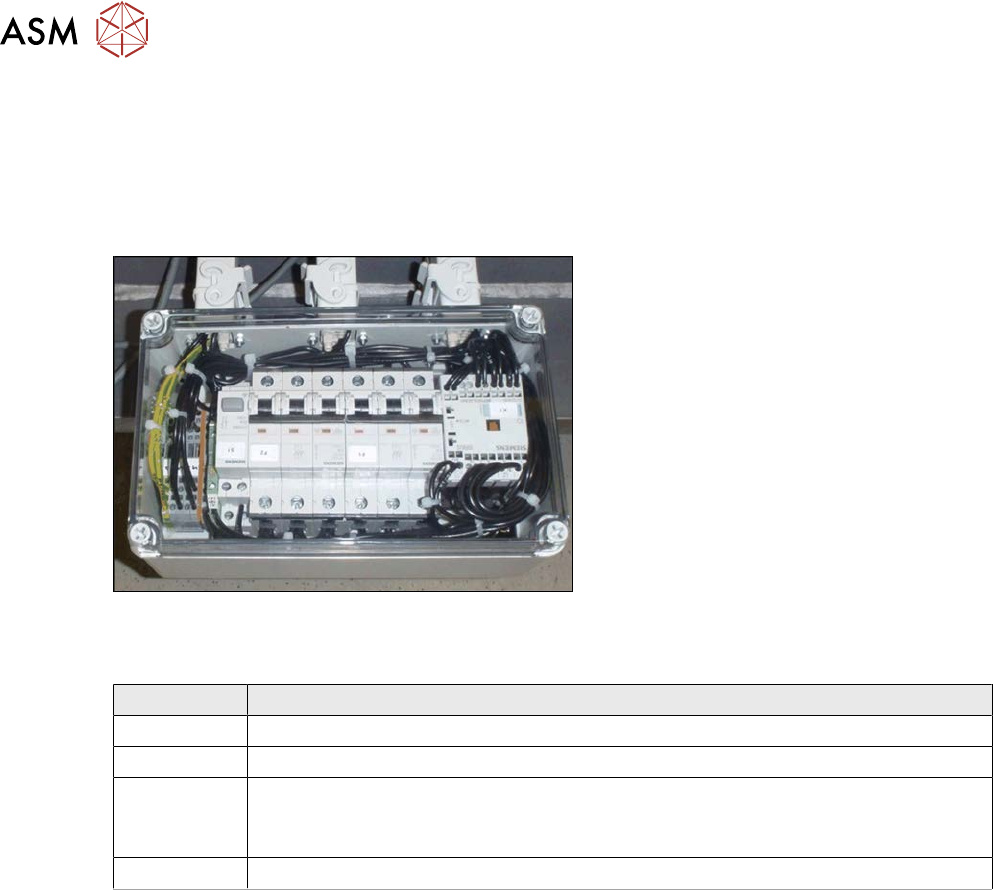

Abb.579: Anschlusseinheit
Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
Anschlüsse an der Anschlusseinheit
Anschluss Beschreibung
X2qr Spannung
X3qr Steuerung
X4qr, X5qr Pumpen (Reihenfolge egal)
Wird nur eine Pumpe installiert, dann muss der zweite Anschluss mit einem
Brückenstecker verschlossen werden.
X6qr Lüfter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Für eine bessere Zugänglichkeit können Sie die Gurtabfallrutsche demontieren (siehe 9.1.2
"Gurtabfallrutsche tauschen" [}334]).
► Stecken Sie alle elektrischen Verbindungen der Anschlusseinheit ab. Markieren Sie sich ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Nehmen Sie die Anschlusseinheit aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Falls nicht vorhanden muss das Entstörmodul von der alten in die neue Anschlusseinheit
umgebaut werden (siehe auch 10.5 "Entstör-Modul in der Anschlusseinheit tau-
schen" [}434]).
10 Vakuumpumpe
10.4 Kabel Stromversorgung Vakuumpumpe tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 433
10.4 Kabel Stromversorgung Vakuumpumpe tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel Stromversorgung Vakuumpumpe [03079997-xx]
Zusätzlich benötigen Sie die entsprechende Montageanleitung Ihrer Maschine:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X-Serie S bis Gxxxx, SX4/
DX4" [DEEN:00196845‑xx]
●
Montageanleitung "Option Vakuumpumpe SIPLACE X-Serie S ab Hxxxx
" [DEEN:00198599‑xx]
Übersicht

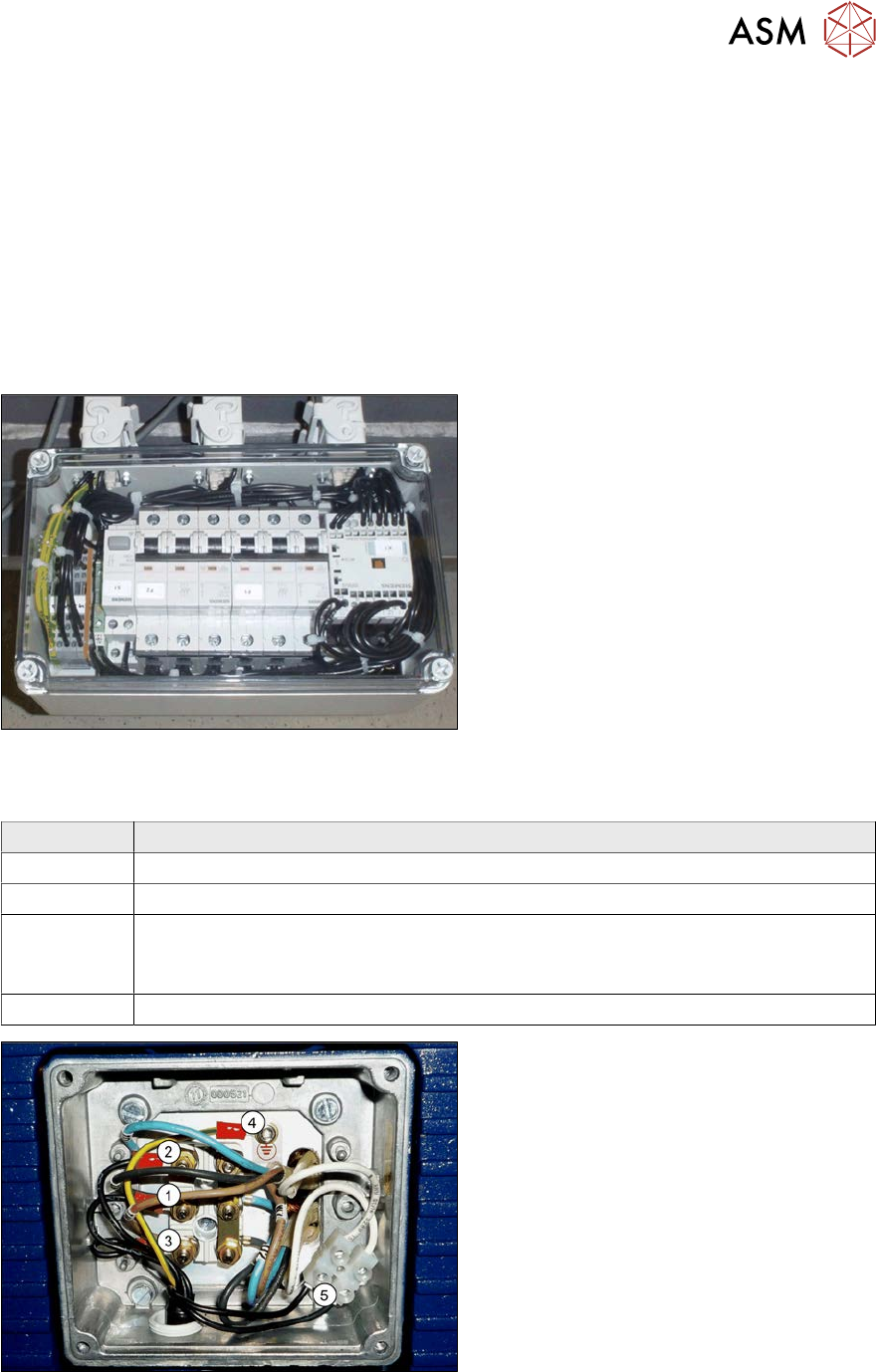

Abb.580: Anschlusseinheit
Das Kabel zur Stromversorgung der
Vakuumpumpe geht von der Anschlussein-
heit zur Vakuumpumpe.
Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz2.
Anschlüsse an der Anschlusseinheit
Anschluss Beschreibung
X2qr Spannung
X3qr Steuerung
X4qr, X5qr Pumpen (Reihenfolge egal)
Wird nur eine Pumpe installiert, dann muss der zweite Anschluss mit einem
Brückenstecker verschlossen werden.
X6qr Lüfter
Abb.581: Kabelanschlüsse an der Vakuumpumpe
1. Leiter (1) an Anschluss V1
2. Leiter (2) an Anschluss U1
3. Leiter (3) an Anschluss W1
4. Schutzleiter an Anschluss (4)
5. Schwarze Kabel (Temperaturüber-
wachung) an die Lüsterklemme(5)
Aus-/Einbau
► Lesen Sie dazu die entsprechende Montageanleitung.
10 Vakuumpumpe
10.5 Entstör-Modul in der Anschlusseinheit tauschen
434 Serviceanleitung SIPLACE X-Serie S 06/2019
10.5 Entstör-Modul in der Anschlusseinheit tauschen
Teile, Hilfsmittel und Werkzeug
●
EMV Entstör-Modul RC 3x400V 575VAC 4kW [03097216-xx]
Übersicht

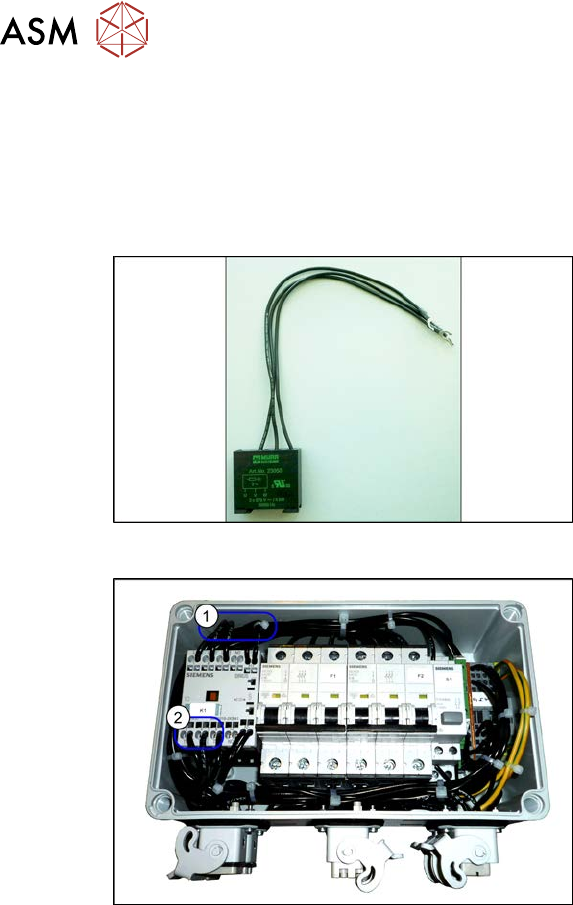

Abb.582: Entstör-Modul
Entstör-Modul
Abb.583: Anschlusseinheit
1. Einbauort des Entstör-Moduls
2. Das Entstör-Modul wird an den Klem-
men 2, 4 und6 angeschlossen.
Ausbau
Das Entstör-Modul ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten
im Maschinenständer an Stellplatz2.
► Lesen Sie dazu den Abschnitt 10.3 "Anschlusseinheit tauschen" [}432].
Einbau
► Beachten Sie beim Einbau folgende Hinweise:
– Schneiden Sie die Kabelschuhe ab und entfernen Sie am Ende des Kabels ca. 1cm der
Isolierung.
– Entriegeln Sie die Klemmen (z.B. mit einem Schraubenzieher) und stecken Sie je ein
Kabel in die Klemmen 2, 4 und6.
