5 Pneumatik
5.6 Druckregler tauschen (Stellplatz 1)
Serviceanleitung SIPLACE X-Serie S 06/2019 139

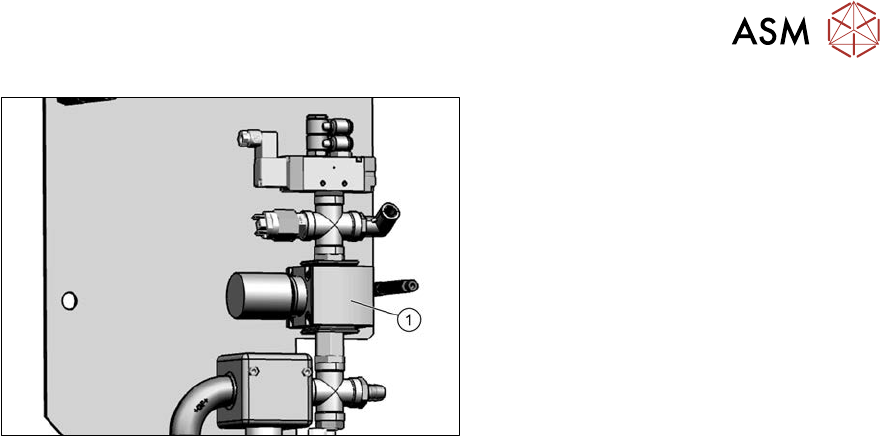

Abb.168: Druckregler
► Lockern Sie die Schraubschelle oben
und unten am Druckregler(1).
► Nehmen Sie den Druckregler vorsichtig
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise
im Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}137].
5 Pneumatik
5.7 Pneumatik an Stellplatz 1 komplett tauschen
140 Serviceanleitung SIPLACE X-Serie S 06/2019
5.7 Pneumatik an Stellplatz 1 komplett tauschen
Teile, Hilfsmittel und Werkzeug
Abb.169: Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Dichtmasse (siehe 5.4 "Abdichten von
Pneumatik-Schraubverbindun-
gen" [}137])
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}136]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}137]
Abb.170: Druckregler
► Entfernen Sie die drei Befestigungs-
schrauben(2) der Pneumatik-Baugrup-
pe(1).
► Stecken Sie alle elektrischen und pneu-
matischen Verbindungen zur Pneuma-
tik-Baugruppe ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese
später wieder eindeutig zuordnen kön-
nen.
► Nehmen Sie die Pneumatik-Baugruppe
vorsichtig heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise
im Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}137].
5 Pneumatik
5.8 Proportionalregler tauschen (Stellplatz 4)
Serviceanleitung SIPLACE X-Serie S 06/2019 141
5.8 Proportionalregler tauschen (Stellplatz 4)
Teile, Hilfsmittel und Werkzeug
Abb.171: Proportionalregler [03152704‑xx] (Version2)
●
Proportionalregler Sentronic-LP
[03152704Sxx] (Druckregelventil)
(ersetzt [03065425‑xx])
HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
●
Adapterplatte oben [03136076‑xx]
●
Adapterplatte unten [03138952‑xx]
●
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
●
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
●
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
●
Loctite 241 [02101037‑xx]
●
Ggf. Montageanleitung "SIPLACE X-Serie S, SX4/DX4 – Vakuum-
pumpe" [DEEN:00196845‑xx]
Übersicht
Abb.172: Übersicht Proportionalregler (Version 1)
1. bis 4.: Stellplatz 1 bis 4
5.: Proportionalregler oben und unten
HINWEIS!
Im Vakuumpumpenbetrieb (alle Köpfe)
ist nur ein Proportionalregler verbaut.
Beim Umbau auf Druckluftbetrieb
(Twin und CPP) muss u.a. ein zweites
Druckregelventil eingebaut werden.
Lesen Sie dazu auch die Montage-
anleitung "SIPLACE X-Serie S, SX4/
DX4 – Vakuum-
pumpe" [DEEN:00196845‑xx].
.
