7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
276 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.346: Sensoren
► Aktivieren Sie die Schaltfläche Laser-
lichtschranke.
► Klicken Sie auf die Schaltfläche Sensoren und Funktionen überprüfen
.
► Klicken Sie auf die Schaltfläche Sensoren und Funktionen von bestimmten Komponenten
überprüfen
.
► Klicken Sie auf die Schaltfläche
.
► Wählen Sie die Transportspur über die Schaltfläche
.
Abb.347: Funktion der Laserlichtschranke prüfen
► Prüfen Sie die Funktion der Laserlicht-
schranken. Fahren Sie dazu eine Lei-
terplatte durch den Transport.
► Korrigieren Sie ggf. die Einstellung der
Laserlichtschranke (s.u.).
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 277
7.8.4 Einstellung der Laserlichtschranke korrigieren
GEFAHR
Laserklasse 2
Am Sender der Laserlichtschranke treten Laserstrahlen der Laserklasse 2 aus. Sie benö-
tigen daher keine zusätzlichen Schutzmaßnahmen!
► Bringen Sie jedoch niemals Ihre Augen in den Laserstrahl!
► Arbeiten Sie nur von der Laser-Rückseite aus!
Teile Hilfsmittel, Werkzeug
●
Empfehlung für neue Version des Empfängers (silberne Empfangsfläche):
Halbtransparentes Papier oder Folie (um den Laserstrahl besser erkennen zu können)
Übersicht

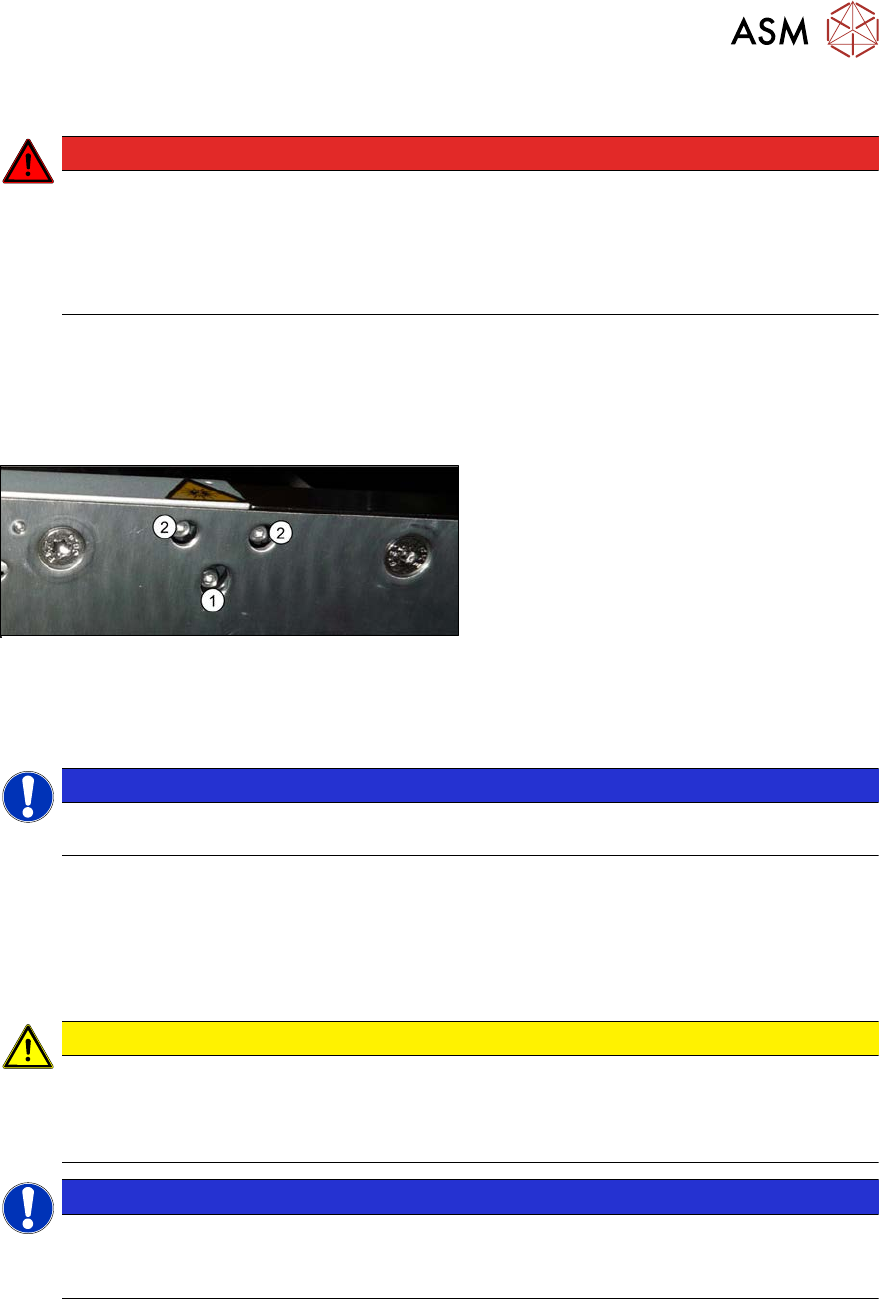

Abb.348: Laser-Lichtschranke
1. Befestigungsschraube
2. Einstellschrauben
Arbeitsschritte
► Stellen Sie die maximale Transportbreite ein.
HINWEIS
Bei maximaler Transportbreite wirkt sich die Abweichung des Laserstrahls am
stärksten aus.
► Wählen Sie "Sicherheitsmodus einschalten".
► Aktivieren Sie die entsprechende Laserdiode über die Ein-/Ausgabe-Funktionen in der Stati-
onssoftware.
► Stellen Sie ggf. mit Hilfe der oberen beiden Schrauben den Laserstrahl auf den Laser-Emp-
fänger ein.
VORSICHT
Schrauben am Laser-Sender
► Ziehen Sie die untere Schraube handfest an. Mit den beiden oberen Schrauben wird
der Laserstrahl eingestellt. Ziehen Sie diese nicht voll an, andernfalls könnte der
Laser-Sender beschädigt werden.
HINWEIS
Halbtransparentes Papier oder Folie
► Verwenden Sie ein halbtransparentes Papier oder Folie um den Laserstrahl am Emp-
fänger sichtbar zu machen.
► Stellen Sie nun den Transport auf die minimale Breite und Überprüfen die Einstellung,
► Überprüfen Sie die LP-Referenz-Ecke und teachen Sie diese bei Bedarf neu.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
278 Serviceanleitung SIPLACE X-Serie S 06/2019
7.8.5 Lichtwellenleiter tauschen
HINWEIS
Lichtwellenleiter reparieren
Der komplette Austausch des Lichtwellenleiters dauert je nach Maschine und Einbauort ca.
2 bis 2,5 Stunden. Eine kurzfristige Reparatur zur Vermeidung von Ausfallzeiten ist mit dem
Reparaturschlauch möglich. Beachten Sie dazu den Abschnitt 7.8.6 "Lichtleiter reparie-
ren" [}282].
Teile, Hilfsmittel und Werkzeug
●
Lichtleiter LL3-TV05 3 m [03092408-xx]
(zwei Lichtleiter je Packung, inkl. Schneidewerkzeug)
HINWEIS
Sender/Empfänger
Die beiden Lichtwellenleiter sind technisch identisch und können beide als Sender oder
Empfänger verwendet werden.
Übersicht

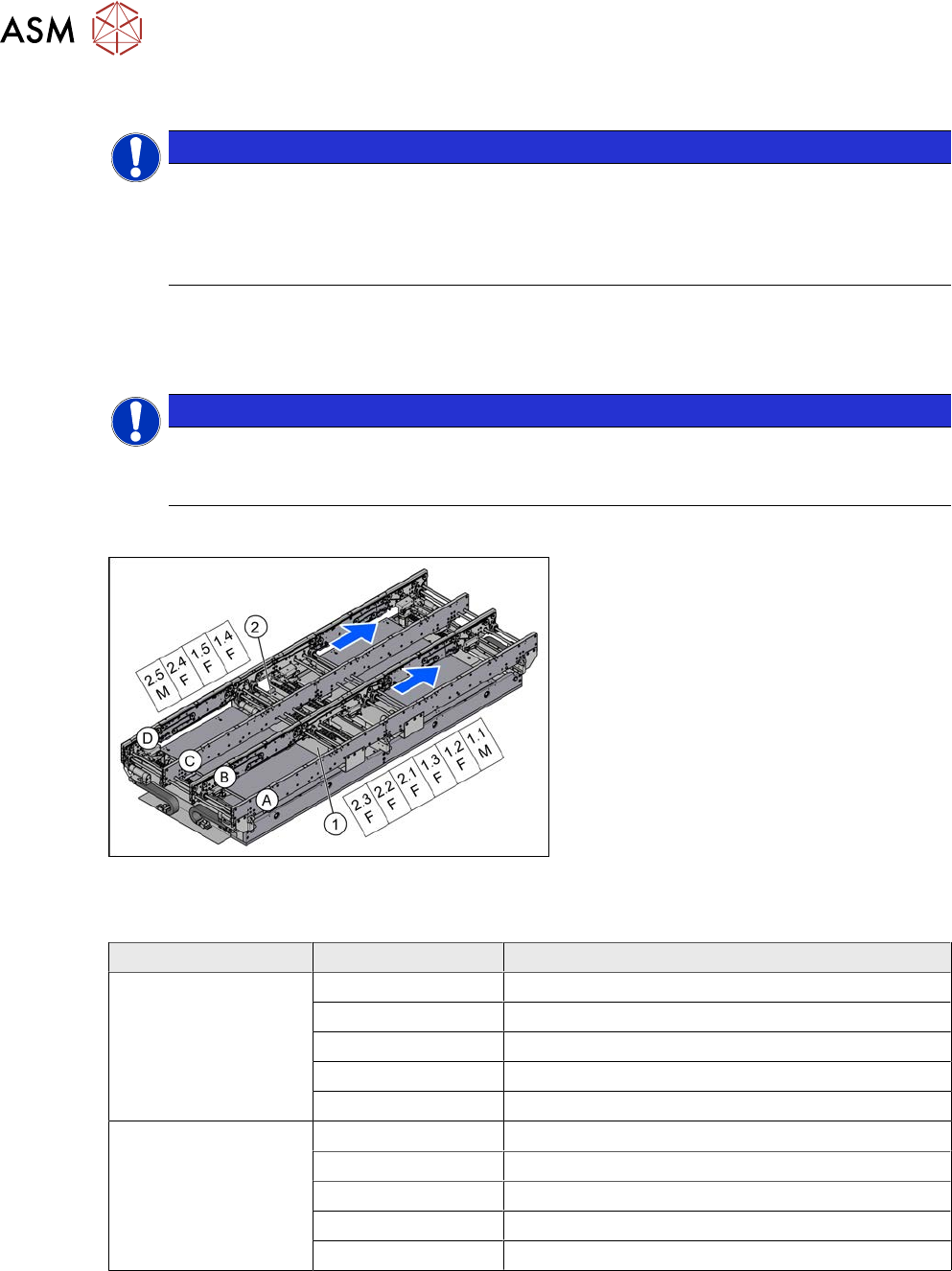

Abb.349: Übersicht Lichtwellenleiter-Sensoren
Die Lichtwellenleiter-Sensoren befinden sich
an den Stellplätzen1 und4 unter den Abde-
ckungen der Transportsteuerung(1) und(2).
Bei (1) befinden sich die Sensoren für Ein-
gabeband, Bestückbereich1 und Zwischen-
band.
Bei (2) befinden sich die Sensoren für
Bestückbereich2 und Ausgabeband.
Die Lichtwellenleiter-Sensoren werden in
Master(M) und Slave(F) unterschieden.
An den Sensoren sind immer oben die Emp-
fänger und unten die Sender angesteckt.
Die Sender befinden sich auf den Wangen B
undD.
Die Empfänger befinden sich auf den Wan-
gen A undC.
Transportspur Bezeichnung Bereich
Spur 1 1.1 Eingabeband
1.2 Bestückbereich 1
1.3 Zwischenband
1.4 Bestückbereich 2
1.5 Ausgabeband
Spur 2 2.1 Eingabeband
2.2 Bestückbereich 1
2.3 Zwischenband
2.4 Bestückbereich 2
2.5 Ausgabeband
