9 Bauelemente-Zuführung
9.6 Smart Pin Support
414 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.5 Ansteuerplatine tauschen
Teile, Hilfsmittel und Werkzeug
●
Ansteuerplatine SPS [03089614Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.554: Ansteuerplatine
1. Ansteuerplatine
2. Drei Befestigungsschrauben der
Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Lösen Sie alle elektrischen Anschlüsse. Markieren Sie sich deren Position, um diese später
wieder eindeutig zuordnen zu können.
► Lösen Sie die drei Befestigungsschrauben der Ansteuerplatine. Achten Sie dabei darauf die
zugehörigen Hülsen auf der Rückseite nicht zu verlieren.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Führen Sie eine Funktionsprüfung durch. Kontrollieren Sie dazu, ob der Pin-Picker von der
Software erkannt wird und kontrollieren Sie die LEDs.
– Siehe auch 9.6.5.1 "Ansteuerplatine SPS" [}415]
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 415
9.6.5.1 Ansteuerplatine SPS
Die Ansteuerplatine SPS ist am Pin-Picker der Option Smart Pin Support verbaut.

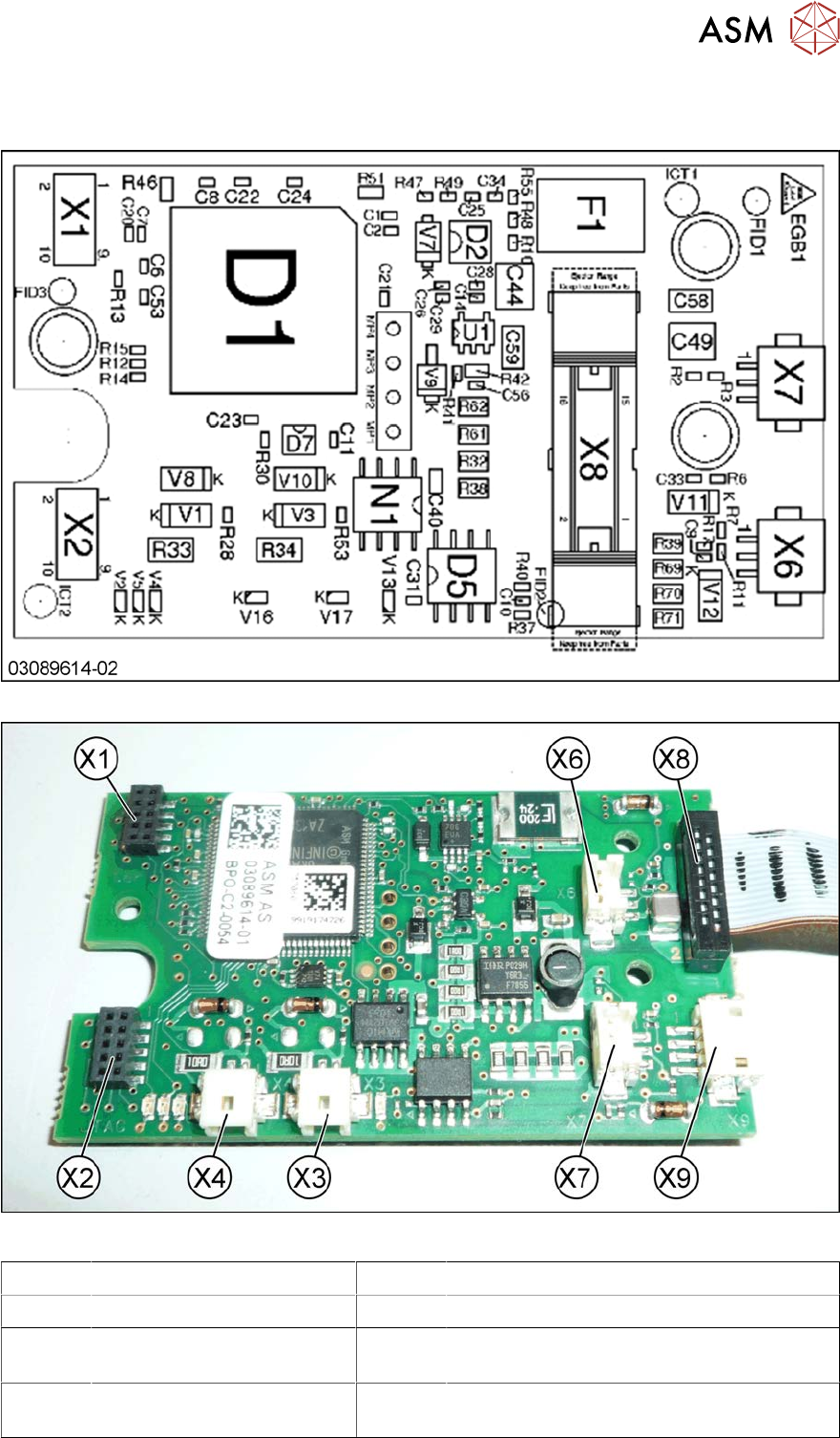

Abb.555: Ansteuerplatine – Platinenübersicht
Abb.556: Ansteuerplatine – Anschlüsse [03089614-01]
X1, X2 Diagnose / Teststecker X3, X4 Diagnose / Teststecker (bei FS02 entfallen)
X5 Magnet (Rückseite) X6 Bero unten
X7 Bero oben X8 Anschluss zum Kopfinterface
(FS01: Flachbandkabel auf der Rückseite)
X9 Ventile Hubzylinder und Rei-
nigungsimpuls
Auf der Platinenrückseite:
Anschluss Power Elektromagnet
9 Bauelemente-Zuführung
9.6 Smart Pin Support
416 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.6 Gelenkkopf tauschen
Teile, Hilfsmittel und Werkzeug
●
Gelenkkopf mit Innengewinde KBRM-03 [03088119Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

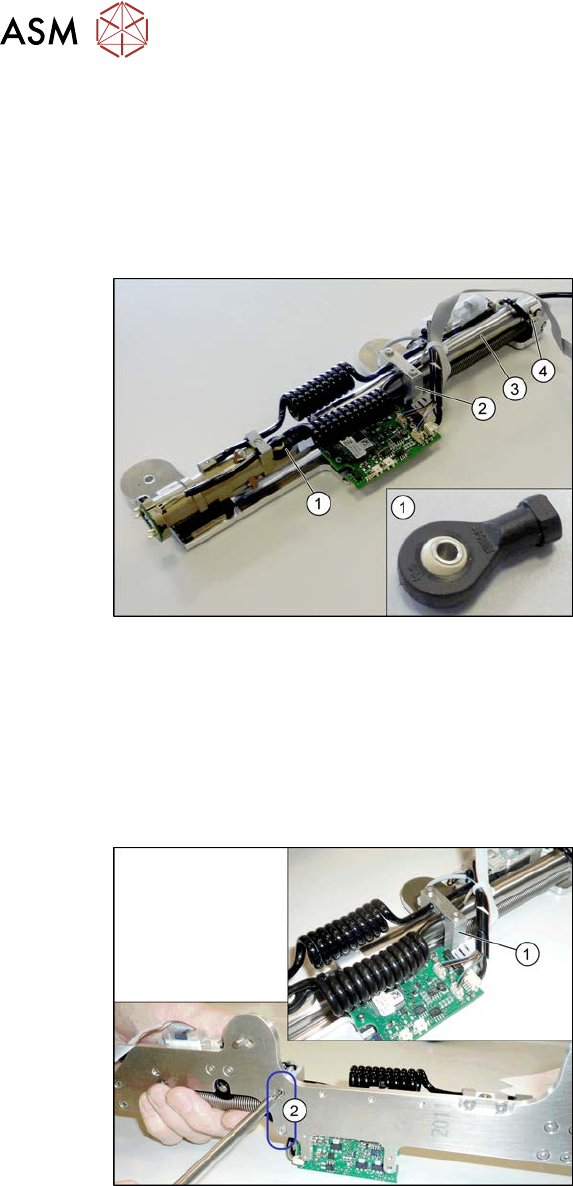

Abb.557: Gelenkopf
1. Gelenkkopf
2. Führung des Pneumatikzylinders
3. Pneumatikzylinder
4. Pneumatischer Anschluss des Pneu-
matikzylinders
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin-Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.558: Befestigungsschrauben Führung
► Lösen Sie die beiden Befestigungs-
schrauben(2) der Führung(1) des
Pneumatikzylinders.
► Für eine bessere Zugänglichkeit kann
es sinnvoll sein die elektrischen
Anschlüsse der Ansteuerplatine zu
lösen. Notieren Sie sich in diesem Fall
die Positionen der Stecker, so dass Sie
diese später wieder eindeutig zuordnen
können.
► Lösen Sie die Befestigungsschraube des Gelenkkopfes.
► Ggf. kann es sinnvoll sein den pneumatischen Anschluss am Pneumatikzylinder zu lösen um
den Pneumatikzylinder leichter bewegen zu können.
► Lösen Sie den Gelenkkopf vom Pneumatikzylinder.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
– Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung
muss ca. 1 mm Abstand zum Wagen haben.
