3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
56 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.4 Eingangsspannung an der Einschaltstrombegrenzung kontrollieren
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken oder Brückenkontrolle frei zugänglichen und angeschlossenen
Einschaltstrombegrenzung besteht das Risiko gefährlicher Berührspannungen und der
Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und
Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern
daher eine entsprechende Zusatzqualifikation und -kenntnisse.
► Beachten Sie insbesondere die Abschnitte 1.1.3 "Sicherheitshinweise zur Stromver-
sorgung (ohne SMPS)" [}12] und 1.1.4 "Sicherheitshinweise zur Stromversorgung
(mit SMPS)" [}13].
Übersicht

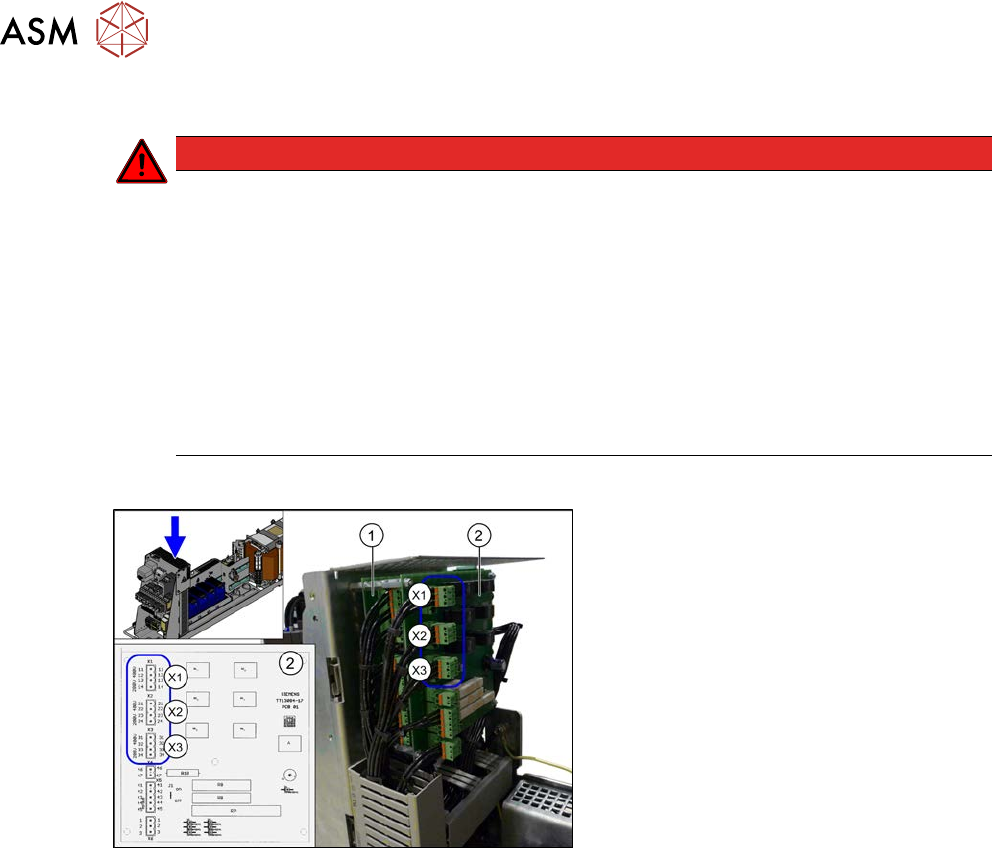

Abb.54: Übersicht Einschaltstrombegrenzung
1. Platine Einschaltstrombegrenzung
Servo (mit drei Steckern) (A3)
2. Platine Einschaltstrombegrenzung
Trafo (mit sechs Steckern) (A2)
X1, X2, X3: Stecker zur Konfiguration der
Einschaltstrombegrenzung auf der Pla-
tine(2)
Die Einschaltstrombegrenzung muss unab-
hängig von der Versorgungsspannung
immer auf 400V eingestellt sein. Dies
geschieht mit Hilfe von steckbaren Brücken.
Beachten Sie dazu auch den Aufkleber auf
dem Schutzgitter.
Kontrolle/Einstellung
► Demontieren Sie das Schutzgitter über den Platinen. Entfernen Sie dazu die vier Schrauben
seitlich am Gitter.
► Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
Beachten Sie hierzu ggf. auch die Stellung des Jumpers J1 (siehe 3.4.7 "Einschaltstrom-
begrenzer Trafo (A1)" [}59]).
► Montieren Sie das Schutzgitter.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 57
3.4.5 Einschaltstrombegrenzung Trafo (A2) tauschen
Teile, Hilfsmittel und Werkzeug
●
Einschaltstrombegrenzer Trafo [03066830-xx]
Übersicht

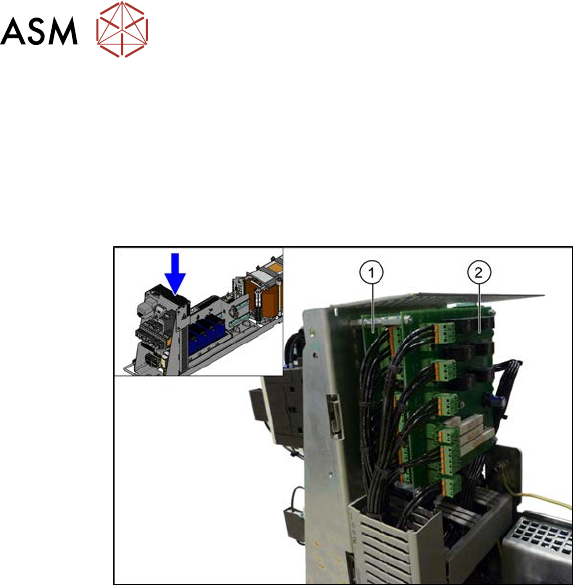

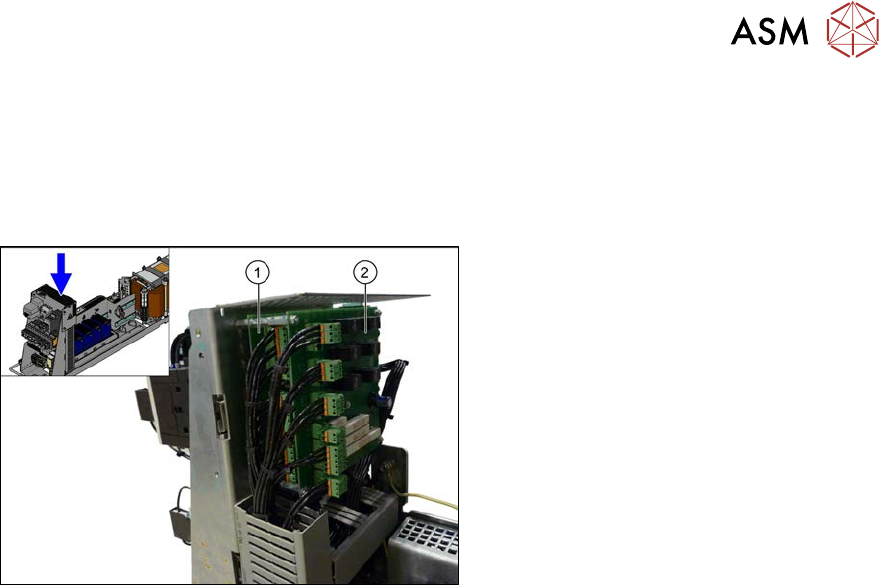

Abb.55: Übersicht Einschaltstrombegrenzung
1. Platine Einschaltstrombegrenzung
Servo (mit drei Steckern) (A3)
2. Platine Einschaltstrombegrenzung
Trafo (mit sechs Steckern) (A2)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Demontieren Sie das Schutzgitter über den Platinen. Entfernen Sie dazu die vier Schrauben
seitlich am Gitter.
► Stecken Sie alle elektrischen Verbindungen zur Einschaltstrombegrenzung Trafo ab. Markie-
ren Sie sich deren Positionen um diese später wieder eindeutig zuordnen zu können.
► Entfernen Sie die Befestigungsschrauben der Einschaltstrombegrenzung Trafo und nehmen
Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Achten Sie auf die korrekte Einstellung der Eingangsspannung an der Einschaltstrom-
begrenzung Trafo (siehe Aufkleber auf dem Schutzgitter).
Sehen Sie dazu auch...
2 3.4.4 "Eingangsspannung an der Einschaltstrombegrenzung kontrollieren" [}56]
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
58 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.6 Einschaltstrombegrenzung Servo (A3) tauschen
Teile, Hilfsmittel und Werkzeug
●
Einschaltstrombegrenzer Servo [03058951-xx]
Übersicht
Abb.56: Einschaltstrombegrenzung
1. Platine Einschaltstrombegrenzung
Servo (mit drei Steckern) (A3)
2. Platine Einschaltstrombegrenzung
Trafo (mit sechs Steckern) (A2)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Demontieren Sie das Schutzgitter über den Platinen. Entfernen Sie dazu die vier Schrauben
seitlich am Gitter.
► Stecken Sie alle elektrischen Verbindungen zur Einschaltstrombegrenzung Trafo ab. Markie-
ren Sie sich deren Positionen um diese später wieder eindeutig zuordnen zu können.
► Entfernen Sie die Befestigungsschrauben der Einschaltstrombegrenzung Trafo und nehmen
Sie die Einschaltstrombegrenzung Trafo ab.
► Stecken Sie alle elektrischen Verbindungen zur Einschaltstrombegrenzung Servo ab. Markie-
ren Sie sich die Positionen um diese später wieder eindeutig zuordnen zu können.
► Entfernen Sie die Befestigungsschrauben der Einschaltstrombegrenzung Servo und nehmen
Sie die Einschaltstrombegrenzung Servo ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Achten Sie auf die korrekte Einstellung der Eingangsspannung an der Einschaltstrom-
begrenzung Trafo (siehe Aufkleber auf dem Schutzgitter).
Sehen Sie dazu auch...
2 3.4.4 "Eingangsspannung an der Einschaltstrombegrenzung kontrollieren" [}56]
