7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
280 Serviceanleitung SIPLACE X-Serie S 06/2019

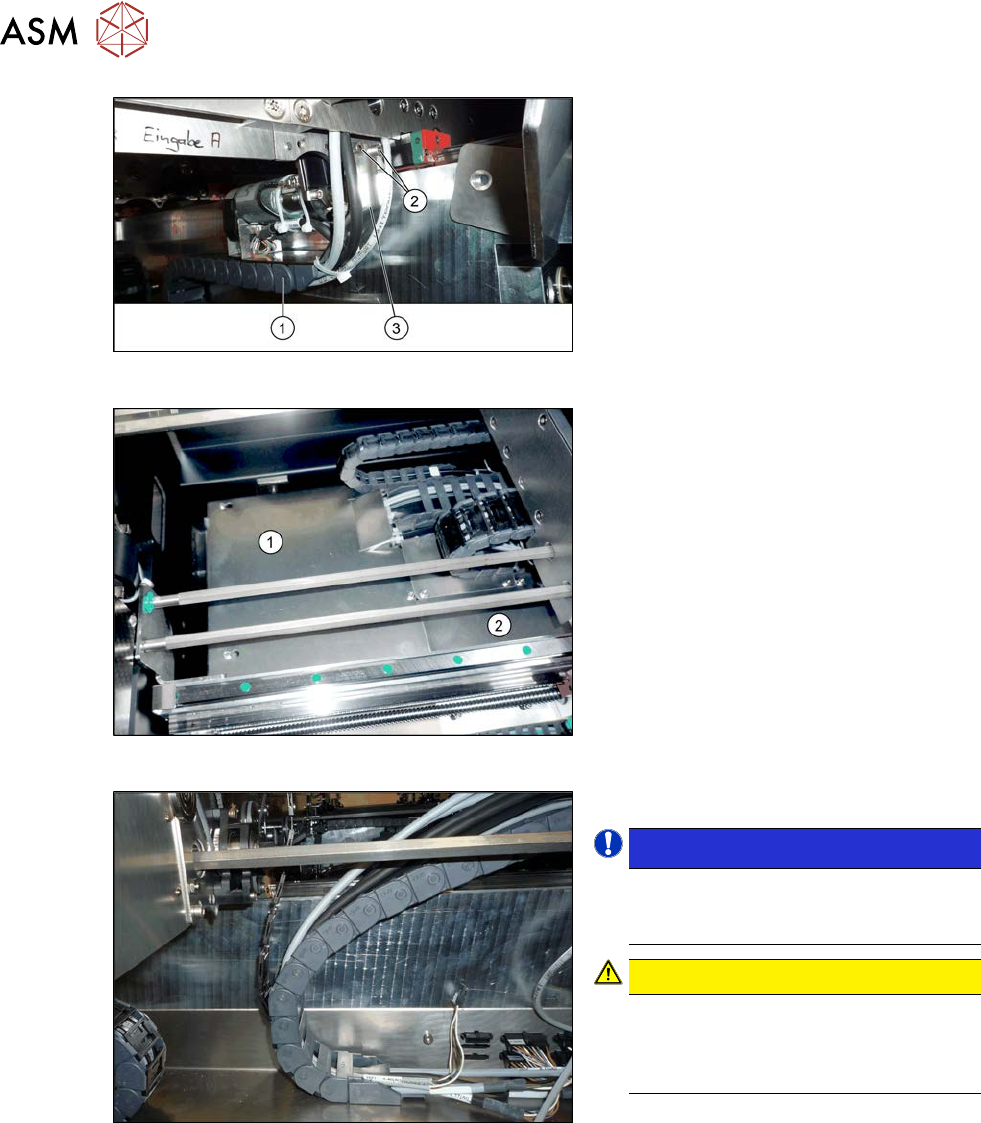

Abb.350: Halteblech
► Entfernen Sie die Befestigungsschrau-
ben(2) des Halteblechs(3) am oberen
Ende des Kabelschlepps(1) an der
Transportwange.
► Für eine bessere Zugänglichkeit kön-
nen Sie die Befestigungsschrauben
des Kabelschlepps am Halteblech ent-
fernen.
Abb.351: Abdeckbleche (am Beispiel SX1/SX2)
► Demontieren Sie die beiden Abdeck-
bleche(1) und(2) unter dem Kabel-
schlepp. Lockern Sie dazu die jeweils
vier Befestigungsschrauben und neh-
men Sie die Abdeckbleche ab.
Abb.352: Geöffneter Kabelschlepp
► Öffnen Sie den Kabelschlepp.
HINWEIS!
In der Schleppkette befindet sich zusätz-
lich ein Schutzband. Dieses trennt die
Lichtwellenleiter von den Kabeln.
.
VORSICHT!
Achten Sie darauf die Lichtwellenleiter
nicht zu knicken. Diese werden anson-
sten trübe und leiten das Signal nicht
mehr ausreichend weiter.
.
► Für eine bessere Zugänglichkeit kön-
nen Sie die Befestigungsschrauben
unten am Transport entfernen.
► Fädeln Sie den Lichtwellenleiter aus
der Transportwange und dem Kabel-
schlepp aus.
► Stecken Sie den Lichtwellenleiter am Lichtwellenleiter-Sensor ab. Öffnen Sie dazu die Licht-
wellenleiter-Verriegelung am Sensor.
7.8.7 "Lichtwellenleiter-Sensor tauschen" [}285]
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 281
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Kürzen Sie den Lichtwellenleiter mit Hilfe des mitgelieferten Schneidewerkzeugs (s.u.).
Achten Sie darauf, dass dem Lichtwellenleiter genug Spiel verbleibt.
●
Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbinderköpfe
nirgends scheuern.
●
Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese bei Bedarf.
7.8.3 "Einstellung der Laserlichtschranke prüfen" [}274]
7.8.4 "Einstellung der Laserlichtschranke korrigieren" [}277]
●
Teachen Sie die LP-Sensoren.
Abb.353: Schneide-Werkzeug
1. Schneide-Werkzeug
2. Schneidöffnungen
3. Lichtwellenleiter
VORSICHT!
Achten Sie darauf jede Schneidöff-
nung nur einmal zu verwenden.
Ansonsten kann eine ausreichende
Qualität des Schnitts nicht sicherge-
stellt werden.
.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
282 Serviceanleitung SIPLACE X-Serie S 06/2019
7.8.6 Lichtleiter reparieren
Lichtleiter können kurzfristig zur Vermeidung von Maschinenstillständen mit dem Reparatur-
schlauch repariert werden.
HINWEIS
Reparaturschlauch für Lichtleiter LL3-TV05
► Der Reparaturschlauch darf nur kurzfristig zur Vermeidung von Maschinenstillständen
verwendet werden.
► Der Reparaturschlauch darf nur einmal je Lichtleiter verwendet werden.
► Bei der nächsten anstehenden Reparatur oder beim nächsten Wartungszyklus muss
der Lichtleiter ausgetauscht werden.
HINWEIS
Keine Gewährleistung
► Es wird keine Gewährleistung für die Reparaturlösung mit dem Reparaturschlauch
übernommen.
► Es gibt keine Langzeiterfahrung mit dem Reparaturschlauch.
► Je nach Leiterplattenbreite kann die Intensität des Lichtstrahls so gering werden das
eine Auswertung nicht mehr möglich ist.
► Der Reparaturschlauch darf nicht gebogen werden. Daher besteht vor allem dort, wo
der Lichtleiter in engen Radien verlegt wird, nach der Reparatur weitere Bruchgefahr.
► Kommt es zu einem weiteren Bruch des Lichtleiters und es ist kein kompletter Tausch des
Lichtleiters möglich, dann ersetzen Sie den defekten Teil des Lichtleiters so, dass nur ein
Reparaturschlauch verwendet wird.
Teile
03092407-xx Lichtleiter LL3-TV05 2 m (inkl. Schneide-Werkzeug für Lichtleiter)
03092408-xx Lichtleiter LL3-TV05 3 m (Ersatzteil) (inkl. Schneide-Werkzeug für Lichtleiter)
03122383-xx Schlauch PUN 3x0,5-SW, 100 mm (Reparaturschlauch)
Mit jedem Lichtleiter wird ein Reparaturschlauch ausgeliefert. Der Reparatur-
schlauch ist nicht einzeln erhältlich.
Blatt mit gelben Klebepunkten
Hilfsmittel und Werkzeug
03017821-xx Loctite 406 (Schnellkleber hochviskos)
03019481-xx Dosierspitze für Loctite
00372972-xx Latex-Schutzhandschuhe
00353832-xx Inbusschlüsselsatz
Kabelbinder
Seitenschneider
