3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 65
3.4.12 Schützsicherheitskombination tauschen
Teile, Hilfsmittel und Werkzeug

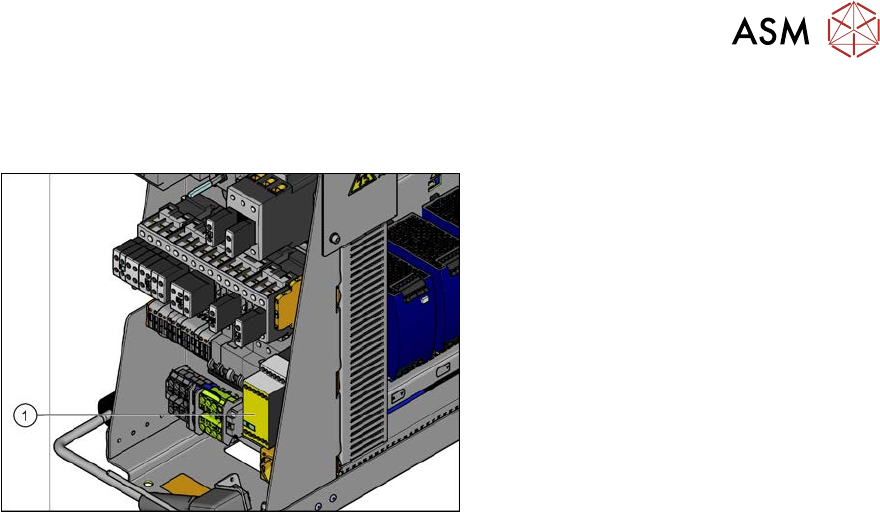

Abb.65: Schützsicherheitskombination
1. Schützsicherheitskombination 3TK28
25 [00358268‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Stecken Sie alle Verbindungen zur Schützsicherheitskombination ab. Markieren Sie sich ggf.
die Positionen um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie die Schützsicherheitskombination von der Schiene ab. Drücken Sie diese dazu
leicht von oben und kippen Sie diese.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
66 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.13 Ausgangskoppelglied (K7) tauschen
Teile, Hilfsmittel und Werkzeug

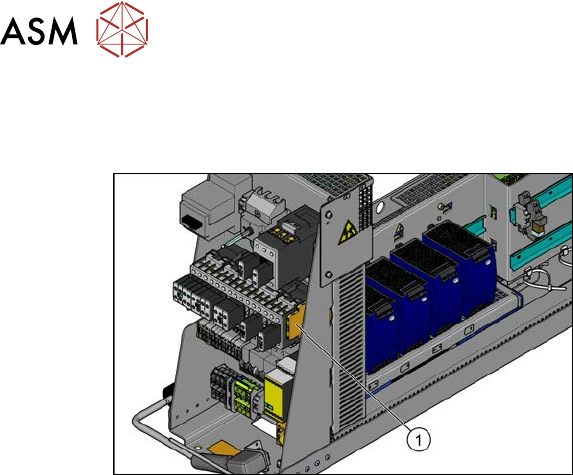

Abb.66: Ausgangskoppelglied
1. Ausgangskoppelglied 24V AC/DC 1W
[03065954‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Stecken Sie alle Verbindungen zum Ausgangskoppelglied ab. Markieren Sie sich ggf. die
Positionen um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie das Ausgangskoppelglied von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 67
3.4.14 Steckdose tauschen
Teile, Hilfsmittel und Werkzeug

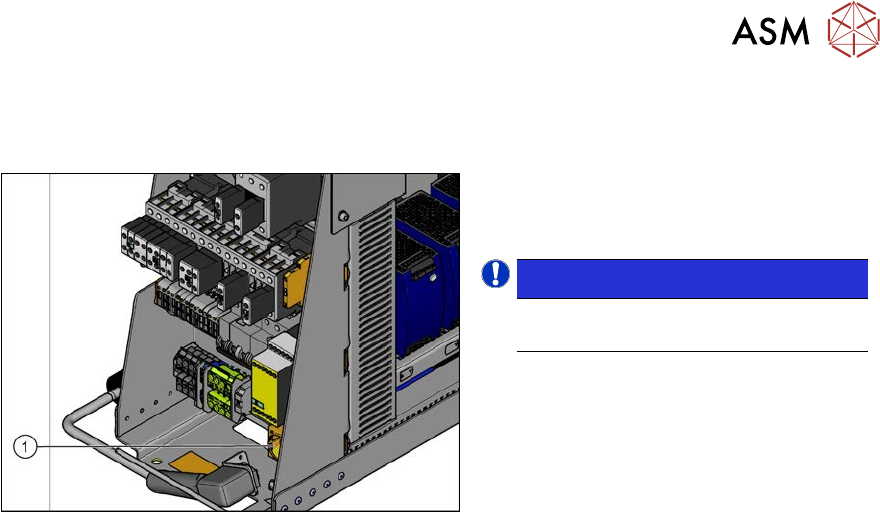

Abb.67: Steckdose
1. Steckdose schienenmontiert SD-D/SC/
LA/GY [00375320‑xx]
 HINWEIS!
Abhängig von der Version Ihrer
Maschine kann die Steckdose fehlen.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Stecken Sie alle Verbindungen zur Steckdose ab. Markieren Sie sich ggf. die Positionen um
diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie die Steckdose von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
