8 Kopftausch 8.6 SIPLACE CPP/M tauschen 322 Serviceanleitung SIPLACE X-Serie S 06/2019 Ausbau HINWEIS Vakuumtest ► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch. Lesen Sie dazu die "Service…
8 Kopftausch
8.6 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 321
8.6 SIPLACE CPP/M tauschen
Teile, Hilfsmittel und Werkzeug
Abb.402: SIPLACE CPP mit Kamera
●
SIPLACE CPP mit Kamera SST29 [03070108-xx] oder
SIPLACE CPP ohne Kamera [03053528Sxx]
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
BE-Sensorschutzkappe [03080984‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE CPP‑Kopf" [DE:00197462‑xx] [EN:00197463‑xx]
●
Job Card "Preventive Maintenance CPP" [DE:00197505‑xx] [EN:00197503‑xx] (weitere
Sprachen verfügbar)
Übersicht
Abb.403: Übersicht (am Beispiel SILACE CPP-Kopf)
1 bis 4: Befestigungslöcher (jezweiStück,
je nach Einbauhöhe)
5: Passbohrungen für die Indexstifte
6: BE-Kamera
HINWEIS!
Die Länge des Abluftschlauches "Sili-
konschlauch Di8 Da12 elektrisch leit-
fähig 1m" [03006727Sxx] am
SIPLACE CPP/CPPM beträgt
316mm.
.
8 Kopftausch
8.6 SIPLACE CPP/M tauschen
322 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}309].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
Abb.404: BE-Sensorschutzkappe
► Setzen Sie die BE-Sensorschutzkappe
auf den BE-Sensor des Bestückkopfes.
Abb.405: Verbindungen
► Ziehen Sie die pneumatischen Verbin-
dungen(1) am Bestückkopf ab. Markie-
ren Sie sich ggf. deren Position um
diese später wieder eindeutig zuordnen
zu können.
► Stecken Sie die Flachbandkabel(3) am
Zwischenverteiler(2) ab.
8 Kopftausch
8.6 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 323

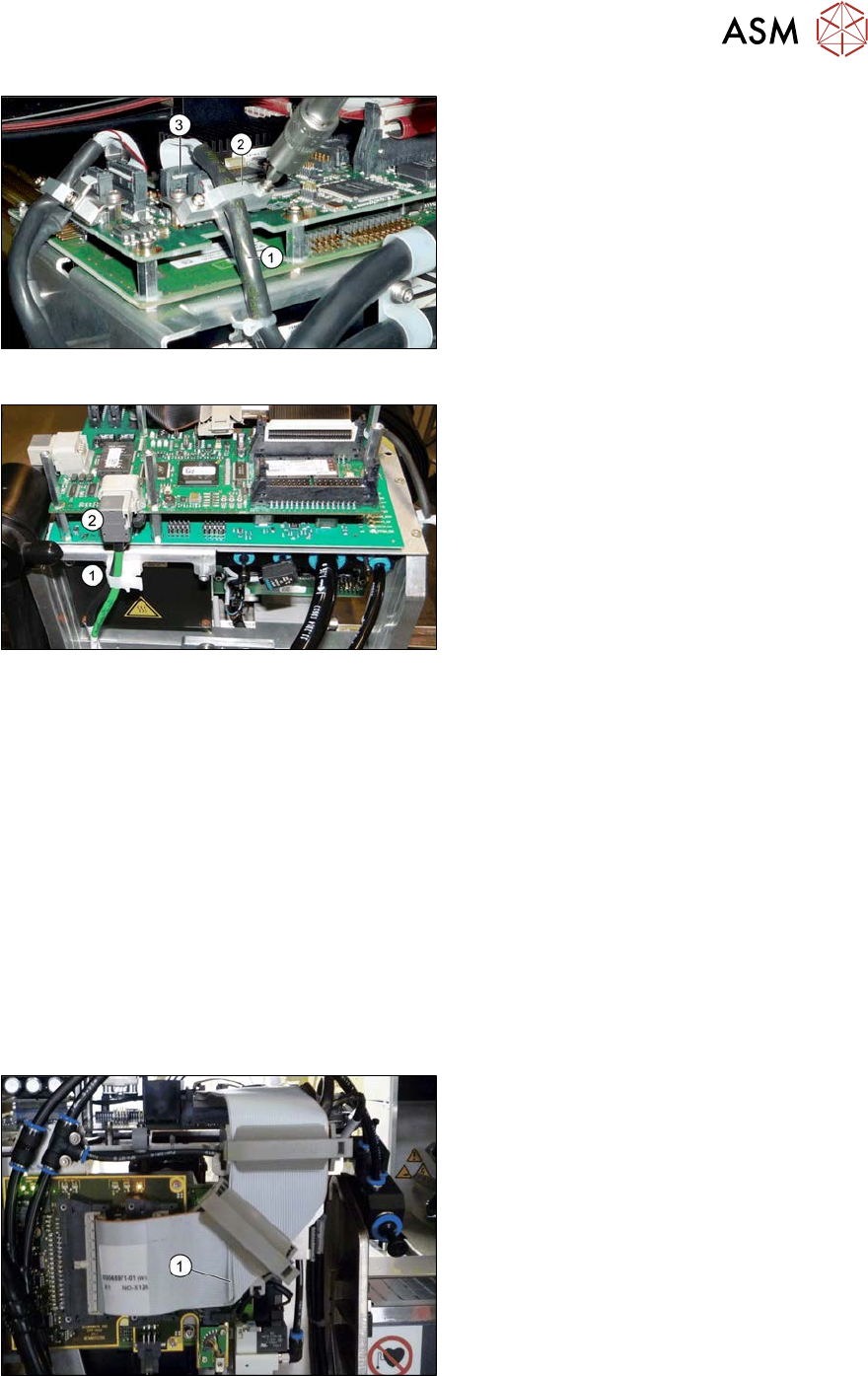

Abb.406: Verkabelung (bis Gxxxx, ohne GigE)
Bis Gxxxx, ohne GigE:
► Entfernen Sie die Schrauben der Zugent-
lastung(2) des BE-Kamera-Kabels(1)
und ziehen Sie die Kabel vorsichtig ab.
Drücken Sie dabei die Klemmungen auf
beiden Seiten des Steckers(3). Markie-
ren Sie sich ggf. deren Position um diese
später wieder eindeutig zuordnen zu kön-
nen.
Abb.407: Verkabelung (ab Hxxxx, mit GigE)
Ab Hxxxx, mit GigE:
► Öffnen Sie die Kabelhalterung(1) und
ziehen Sie das BE-Kamera-Kabel(2) ab.
► Drehen Sie die vier Befestigungsschrauben des Kopfes mit einem langen Torxschlüssel heraus.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte und vom Haken.
► Setzen Sie den Bestückkopf in die Transportbox.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
– Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera an den neuen
Kopf einbauen. Lesen Sie dazu auch die Serviceanleitung Ihres Bestückkopfes.
– Achten Sie auf die korrekte Einbauhöhe des Kopfes (Einbauposition oben oder unten,
siehe 8.6.1 "SIPLACE CPP für die Einbauhöhe vorbereiten" [}324])!
– Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
– Ziehen Sie die vier Befestigungsschrauben mit einem Drehmoment von 2,7Nm fest.
– Achten Sie auf die korrekte Verlegung der Flachbandkabel zum Kopfadapter (s.u.).
Abb.408: Flachbandkabel
Korrekte Verlegung des Flachbandkabels
zum Kopfadapter
► Achten Sie auf die korrekte Verlegung
des Flachbandkabels zum Kopfadapter.
Insbesondere müssen die Kabel bei der
90-Grad-Wende ineinander liegen(1)
und nicht aufeinander, da ansonsten die
Anschlüsse am Kopfadapter leicht ver-
tauscht werden können.
Sehen Sie dazu auch...
2 8.8 "Montagepositionen auf der Kopfplatte" [}329]
