9 Bauelemente-Zuführung
9.1 Schneidgerät
338 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.4 Metallpuffer/Abstandsstück tauschen
Teile

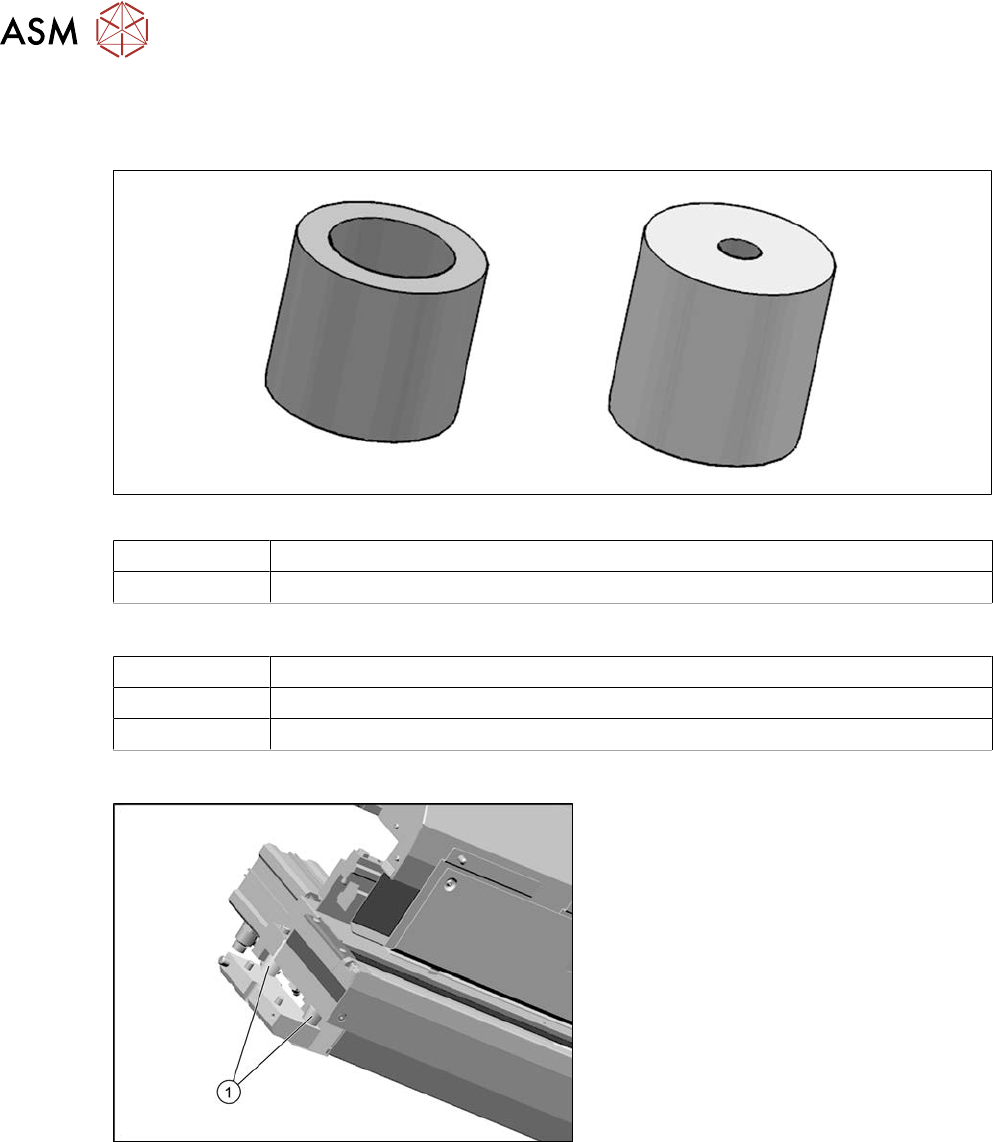

Abb.427: Abstandsstück und Metallpuffer
03007432‑xx Abstandsstück
00329209‑xx Metallpuffer M4,65 Shore
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.428: Metallpuffer und Abstandsstück am Schneidgerät
1. Metallpuffer und Abstandsstück am
Schneidgerät (je zwei auf jeder Seite)
Die Metallpuffer absorbieren die
Schnittvibration zum Maschinenstän-
der.

9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 339
Ausbau
HINWEIS
Analoge Vorgehensweise
Nachfolgend wird der Aus- und Einbau am Beispiel des Metallpuffers beschrieben. Der
Ausbau und Einbau des Abstandsstücks erfolgt analog.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]

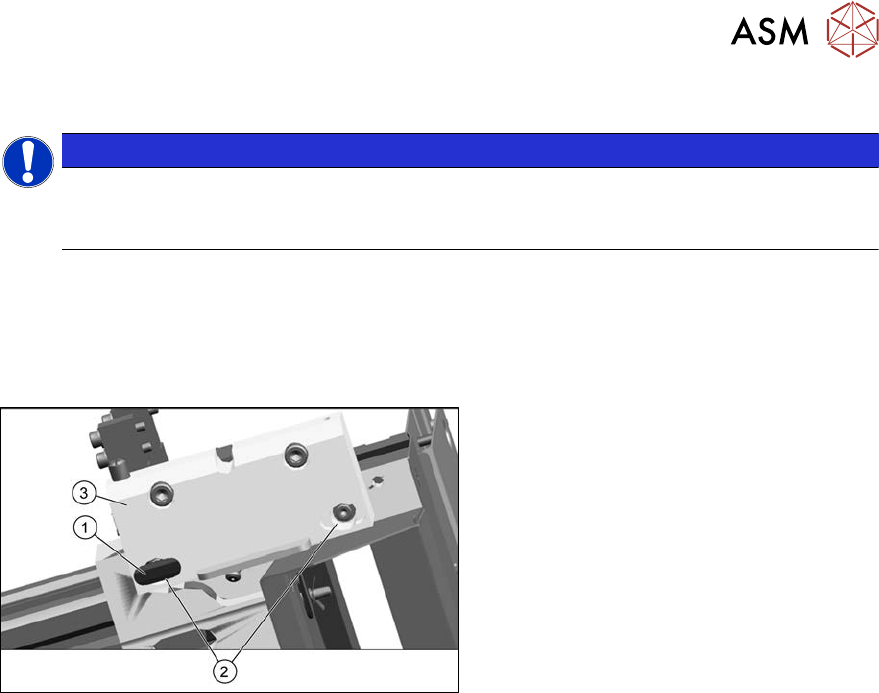

Abb.429: Bauen Sie den Metallpuffer aus
► Entfernen Sie die Kunststoffabde-
ckung(1).
► Nehmen Sie die Schrauben(2) heraus.
► Bauen Sie die komplette Montage-
leiste(3) aus.
► Bauen Sie den Metallpuffer aus.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

9 Bauelemente-Zuführung
9.1 Schneidgerät
340 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.5 Prallblech tauschen
Teile

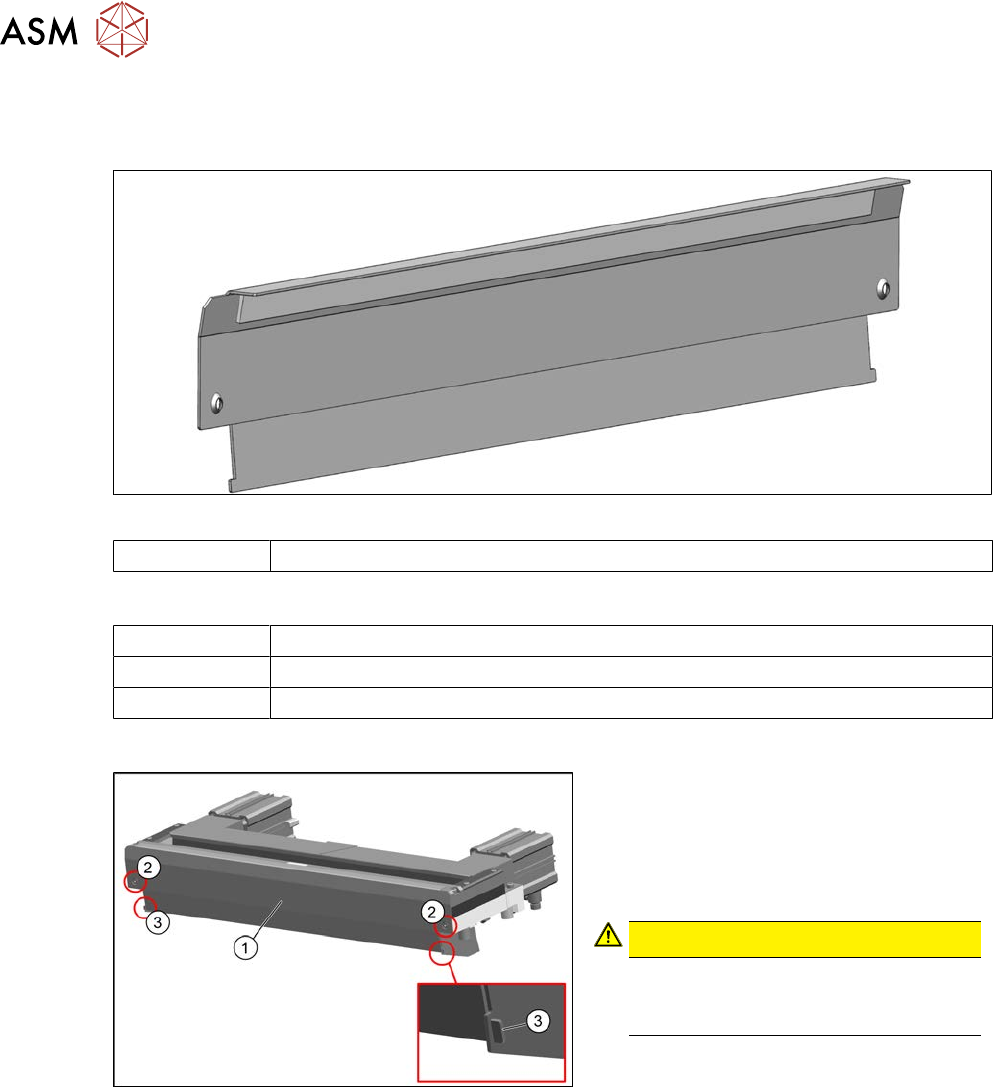

Abb.430: Prallblech
03019896‑xx Prallblech
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.431: Schneidgerät
1. Prallblech [03019896-xx]
2. Zwei Befestigungsschrauben
3. Halter, der Prallblech und Schutzblech
verbindet
VORSICHT!
Verletzungsgefahr
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]
► Biegen Sie die beiden Halter mit einer Zange auf.
► Entfernen Sie die beiden Befestigungsschrauben am Prallblech.
► Entfernen Sie die Prallblecheinheit vom Schneidgerät.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
