9 Bauelemente-Zuführung
9.6 Smart Pin Support
416 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.6 Gelenkkopf tauschen
Teile, Hilfsmittel und Werkzeug
●
Gelenkkopf mit Innengewinde KBRM-03 [03088119Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.557: Gelenkopf
1. Gelenkkopf
2. Führung des Pneumatikzylinders
3. Pneumatikzylinder
4. Pneumatischer Anschluss des Pneu-
matikzylinders
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin-Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.558: Befestigungsschrauben Führung
► Lösen Sie die beiden Befestigungs-
schrauben(2) der Führung(1) des
Pneumatikzylinders.
► Für eine bessere Zugänglichkeit kann
es sinnvoll sein die elektrischen
Anschlüsse der Ansteuerplatine zu
lösen. Notieren Sie sich in diesem Fall
die Positionen der Stecker, so dass Sie
diese später wieder eindeutig zuordnen
können.
► Lösen Sie die Befestigungsschraube des Gelenkkopfes.
► Ggf. kann es sinnvoll sein den pneumatischen Anschluss am Pneumatikzylinder zu lösen um
den Pneumatikzylinder leichter bewegen zu können.
► Lösen Sie den Gelenkkopf vom Pneumatikzylinder.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
– Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung
muss ca. 1 mm Abstand zum Wagen haben.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 417
9.6.7 Pneumatikzylinder tauschen
Teile, Hilfsmittel und Werkzeug
●
Pneumatikzylinder [03088037Sxx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.559: Pneumatikzylinder
1. Gelenkkopf
2. Führung des Pneumatikzylinders
3. Pneumatikzylinder
4. Pneumatischer Anschluss des Pneu-
matikzylinders
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Bauen Sie den Gelenkkopf aus. Lesen Sie dazu den Abschnitt 9.6.6 "Gelenkkopf tau-
schen" [}416].
► Lösen Sie den pneumatischen Anschluss des Pneumatikzylinders.
Abb.560: Haltebolzen
► Lösen Sie den Sprengring am Haltebol-
zen(1) des Pneumatikzylinders und
ziehen Sie den Haltebolzen heraus.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
418 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Die Sprengringe des Haltebolzens sind sehr empfindlich. Setzen Sie diese vorsichtig auf
den Haltebolzen.
– Stellen Sie den Gelenkkopf ein, so dass folgende Bedingungen erfüllt sind:
– Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
– Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung
muss ca. 1mm Abstand zum Wagen haben.
Sehen Sie dazu auch...
2 9.6.12 "Sensor oben tauschen" [}423]
2 9.6.13 "Sensor unten tauschen" [}424]
9.6.8 Spiralschlauch tauschen
Teile, Hilfsmittel und Werkzeug
●
Spiralschlauch für Magnetventil [03090227Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
HINWEIS
Zugentlastungen tauschen
Beachten Sie bei allen Arbeiten am Spiralschlauch oder am Spiralkabel die technische
Information "Smart Pin Support: Tausch defekter Spiralkabel am Pin-Picker (Upda-
te)" [DE:TI2013‑09D04] [EN:TI2013‑09E04].
► Bestellen Sie ggf. zusätzlich folgende Teile:
Abdeckblech/SPS [03102482-xx]
Schlauchhalter/SPS [03102480-xx]
Übersicht

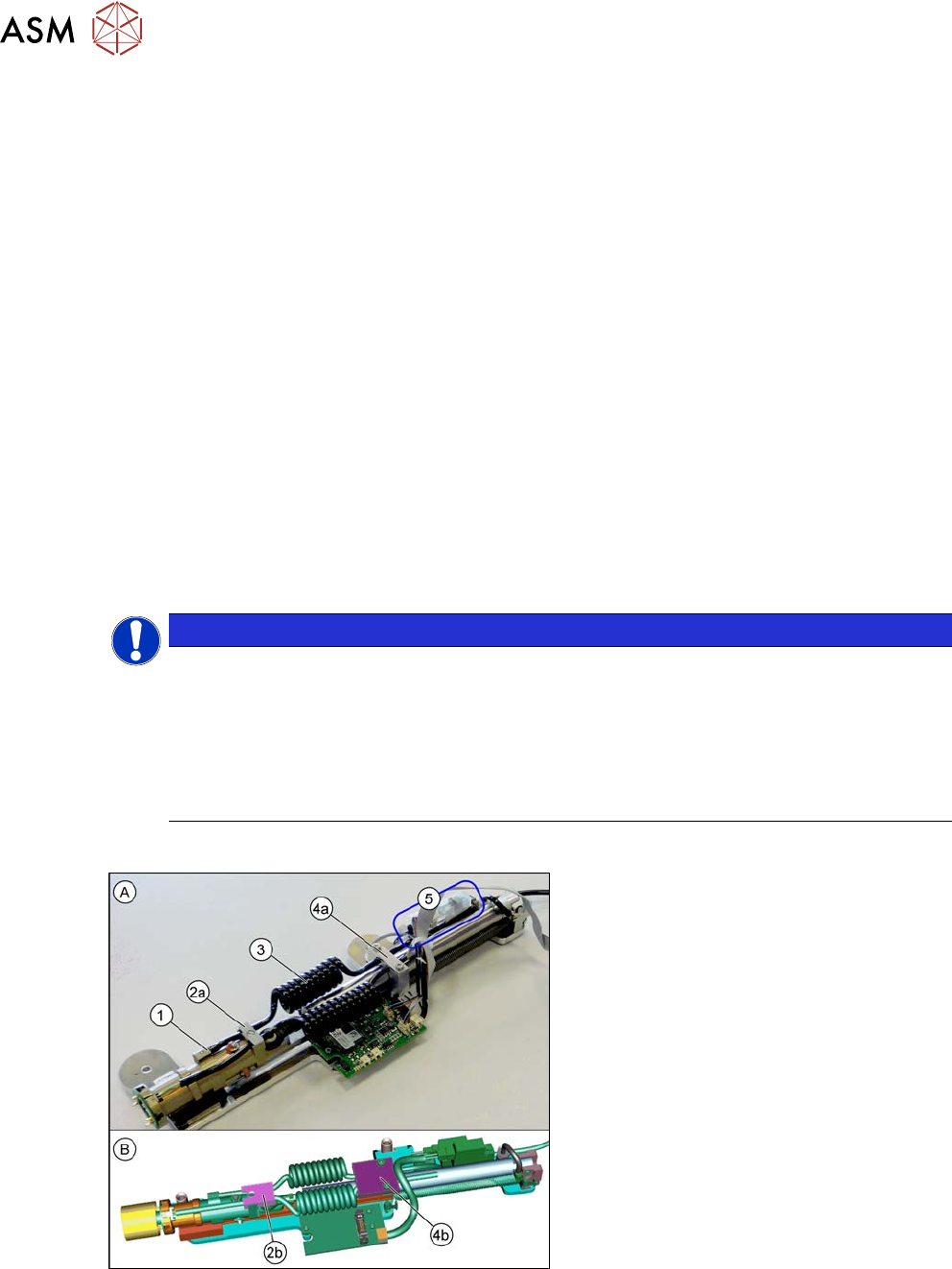

Abb.561: Spiralschlauch – Alte und neue Version
A = Alte Version des Pin Pickers
B = Neue Version des Pin Pickers
1. Pneumatikanschluss am Rückhol-Zylin-
der
2. Zugentlastung am Rückhol-Zylinder
2a: Alte Version
2b: Neue Version
3. Spiralschlauch
4. Zugentlastung an der Pneumatikzylin-
der-Führung
4a: Alte Version
4b: Neue Version
5. Ventilblock
