7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
Serviceanleitung SIPLACE X-Serie S 06/2019 251
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Prüfen Sie den neuen Zahnriemen vor dem Einbau. Halten Sie diesen dazu hoch. Er sollte
locker durchhängen und sich dabei nicht verdrehen.
●
Achten Sie darauf, den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen.
●
Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle bzw. im
Bandantrieb liegt.
●
Falls Sie die Feder gelöst haben, dann achten Sie beim Wiedereinbau auf die korrekte Orien-
tierung der Hülse.
7.7.1 "Klemmblech, Distanzscheiben und Zugfeder tauschen" [}259]
●
Stellen Sie beim Festziehen der beweglichen Rolle die Spannung des Zahnriemens korrekt
ein.
7.6.2 "Riemenspannung (Transportband) einstellen" [}251]
7.6.2 Riemenspannung (Transportband) einstellen
Vorberechnete Werte zur Einstellung der Riemenspannung finden Sie in den folgenden Kapiteln.
Darüber hinaus können Sie den Wert für jeden beliebigen Riemenabschnitt des Transportbands
mittels einer Formel berechnen (siehe 7.6.2.2 "Berechnung der Riemenspannung" [}253]).
7.6.2.1 Spannung am Zahnriemen Transportband einstellen
Teile, Hilfsmittel und Werkzeug
●
Riemenspannungsmessgerät [00326015-xx]
●
Bei installierter Option Eingabe-/Ausgabeverlängerung:
Montageanleitung "Eingabe-/Ausgabeverlängerung – SIPLACE
X‑SerieS" [DEEN:00197089‑xx]
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
252 Serviceanleitung SIPLACE X-Serie S 06/2019
Übersicht Messstellen und –werte

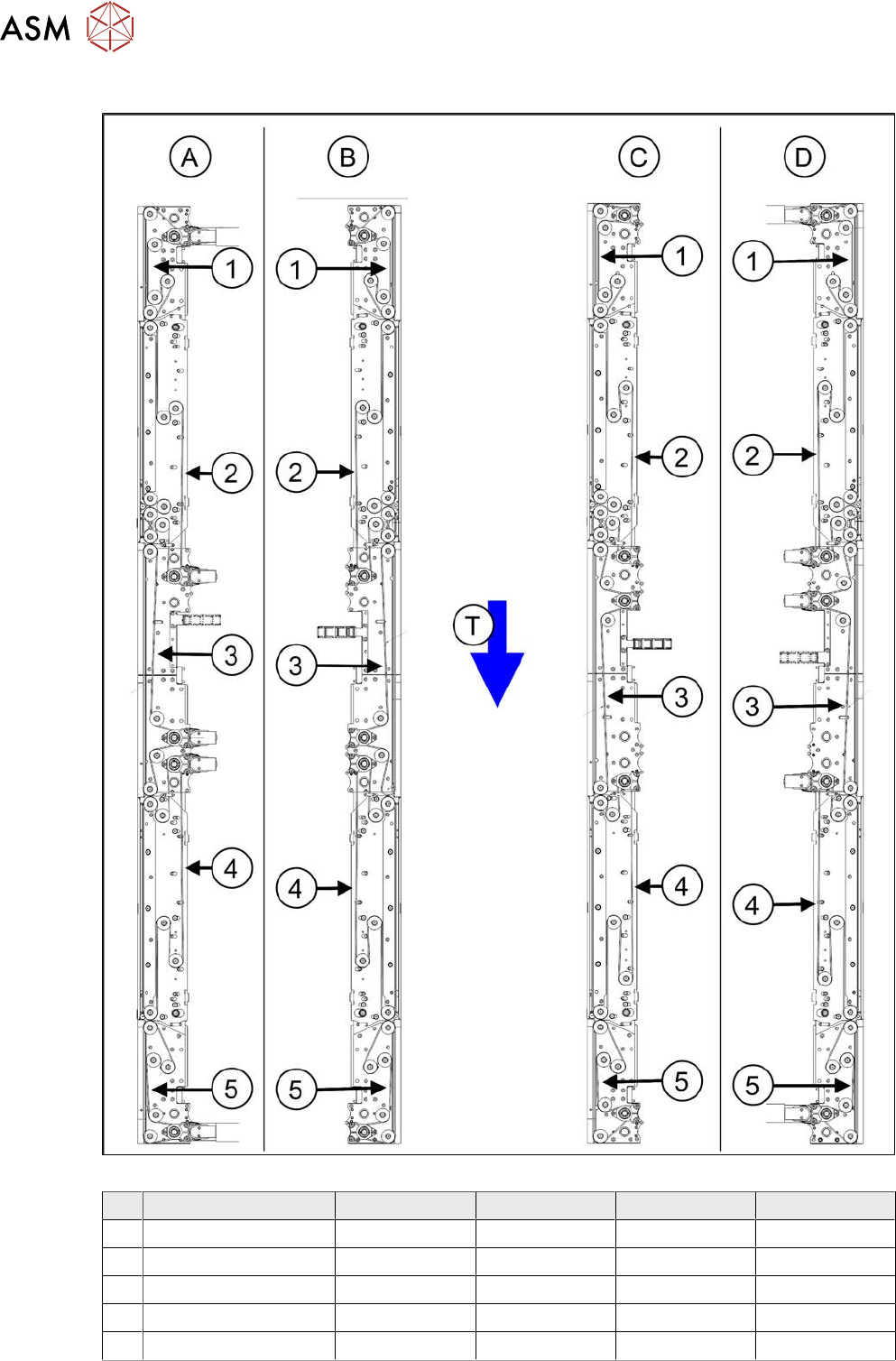

Abb.317: Übersicht Messstellen und –werte
Wange Wange A Wange B Wange C Wange D
1 Eingabebereich 182 +/- 18 182 +/- 18 142 +/- 14 142 +/- 14
2 BB1 49 +/- 5 49 +/- 5 49 +/- 5 49 +/- 5
3 Mitte 58 +/- 6 58 +/- 6 58 +/- 6 58 +/- 6
4 BB2 49 +/- 5 49 +/- 5 49 +/- 5 49 +/- 5
5 Ausgabebereich 174 +/- 17 174 +/- 17 211 +/- 21 211 +/- 21
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
Serviceanleitung SIPLACE X-Serie S 06/2019 253
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Riemenspannung am entsprechenden Messpunkt.
► Ist die Riemenspannung nicht korrekt, dann Sie mit Hilfe der Spannrolle die Riemenspan-
nung.
► Wiederholen Sie die Messung 4x.
7.6.2.2 Berechnung der Riemenspannung
HINWEIS
Nur für Transportband
Diese Berechnung gilt ausschließlich für Riemen des Transportbandes.

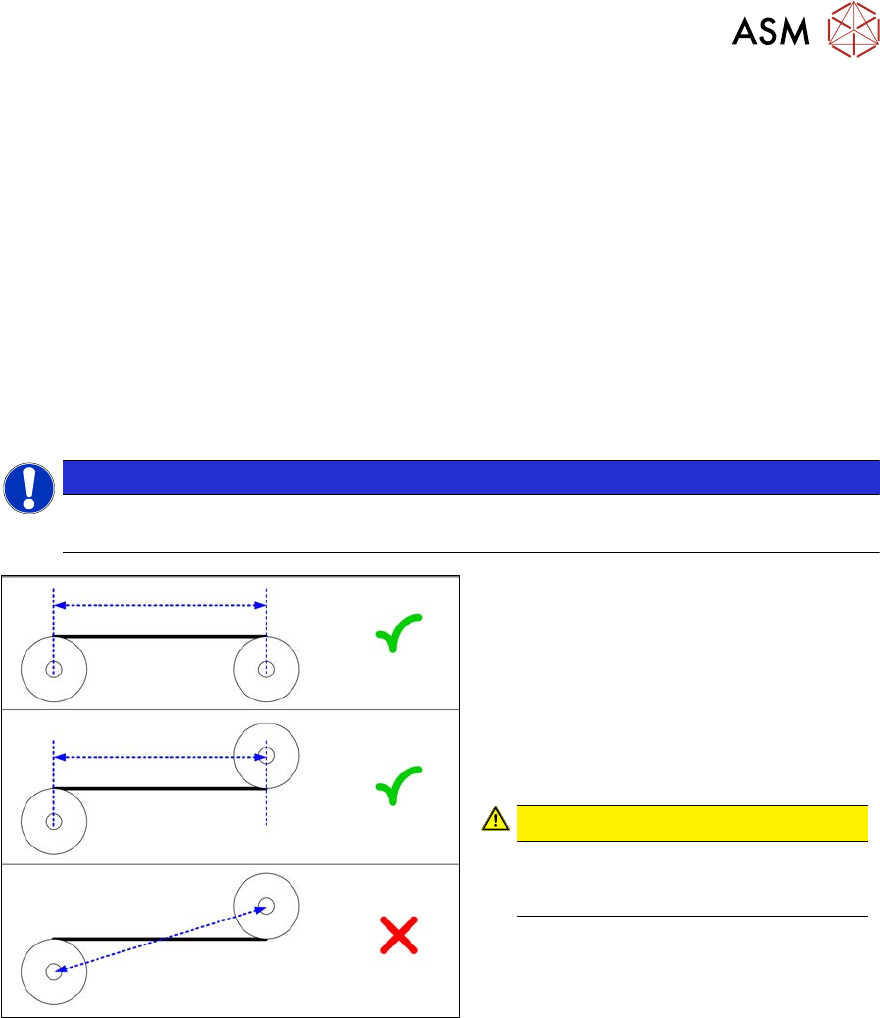

Abb.318: Abstand messen
► Bestimmen Sie die beiden Umlenkrol-
len, zwischen denen Sie die Riemen-
spannung einstellen wollen. Wenn
möglich vermeiden Sie es, dazu die
beweglichen Umlenkrollen zu verwen-
den.
► Messen Sie den Abstand zwischen den
beiden Umlenkrollen parallel zum
Transportriemen.
VORSICHT!
Beachten Sie, dass an den Umlen-
krollen nicht immer einfach von Mitte
zu Mitte gemessen werden kann.
.
► Berechnen Sie die Riemenspannung
mit folgender Formel:
20000 [Hz mm]
/ Umlenkrollenabstand [mm]
Die erlaubte Toleranz beträgt immer plus/
minus 10% des ermittelten Wertes.
Beispiel
Abstand zwischen den Umlenkrollen: 235mm
Berechnung:
20000 / 235 = 85 (gerundet, genau 85,106…)
10 % von 85,106… = 9 (gerundet, genau 8,5106…)
Ergebnis:
Riemenspannung: 85 +/-9 Hz
