9 Bauelemente-Zuführung 9.4 Docking-Station für BE-Wagen Serviceanleitung SIPLACE X-Serie S 06/2019 393 Ausbau 5 1 4 3 2 Abb.517: Sperreinheit ausbauen VORSICHT! Verletzungsgefahr Es besteht Verletzungsgefahr beim Abz…
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
392 Serviceanleitung SIPLACE X-Serie S 06/2019
9.4.4 Kurzhubzylinder der Sperreinheit tauschen
Teile
Abb.515: Kurzhubzylinder
03034831-xx Kurzhubzylinder
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Flusenfreies Tuch
Unisilikon
Übersicht
Abb.516: Sperreinheit links und rechts
1. Einbauposition der linken Sperreinheit
2. Einbauposition der rechten Sperreinheit
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 393
Ausbau
5
1
4
3
2
Abb.517: Sperreinheit ausbauen
VORSICHT!
Verletzungsgefahr
Es besteht Verletzungsgefahr beim
Abziehen von Pneumatikleitungen die
unter Druck stehen.
.
► Schalten Sie die Druckluft ab.
► Stecken Sie die Pneumatikanschlüsse
am Kurzhubzylinder ab.
► Entfernen Sie die beiden Befestigungs-
schrauben(1) am Kurzhubzylinder(2).
► Ziehen Sie den Kurzhubzylinder mit
dem Sperrschieber(3) nach unten aus
dem Führungsklotz(5) heraus.
► Schrauben Sie den Sperrschieber von
dem Kurzhubzylinder(2) ab.
Einbau
► Montieren Sie den Sperrschieber auf den neuen Kurzhubzylinder.
► Reinigen Sie den Sperrschieber und den Führungsklotz mit einem sauberen fusselfreien Tuch
und fetten beide leicht mit Unisilikon.
► Schieben Sie den Sperrschieber so in den Führungsklotz ein, dass die abgeschrägte Seite(4)
nach vorne (zur Einfahrrichtung) zeigt. Das ist wichtig, damit der BE-Wagen eingefahren wer-
den kann.
► Montieren Sie den Kurzhubzylinder mit den beiden Befestigungsschrauben.
► Stellen Sie die pneumatischen Anschlüsse wieder her.
► Schalten Sie die Druckluft ein und kontrollieren, dass der linke und der rechte Sperrschieber
gleichzeitig ausfahren.
► Stellen Sie ggf. das Drosselventil am Kurzhubzylinder entsprechend ein.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
394 Serviceanleitung SIPLACE X-Serie S 06/2019

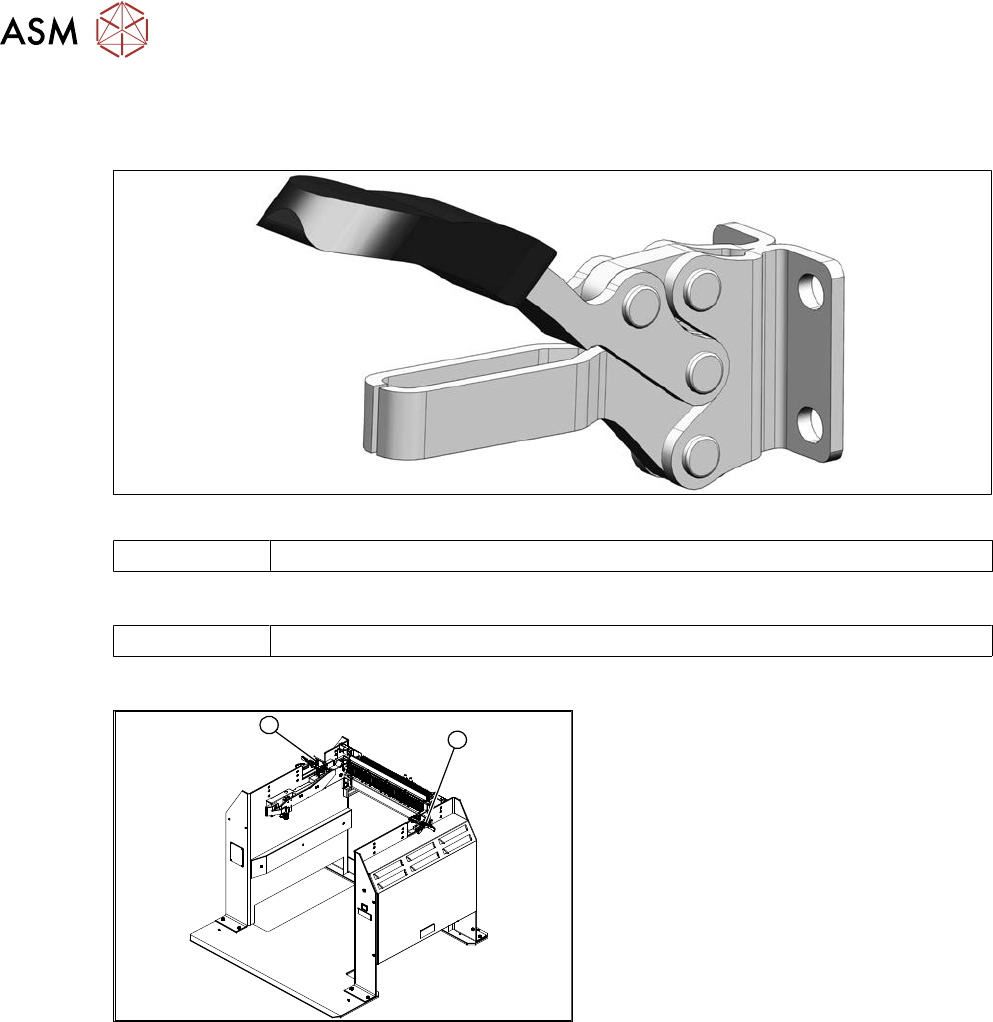

9.4.5 Waagrechtspanner tauschen
Teile
Abb.518: Horizontalspanner
03025104-xx Horizontalspanner DE-STA-CO 225-U
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Übersicht
1
2
Abb.519: Verriegelungshebel links und rechts
1. Waagrechtspanner – an der linken
Seite
2. Waagrechtspanner – an der rechten
Seite
