9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 375
9.2.8 Leergurtleitkanal komplett tauschen
HINWEIS
Manueller und BE-Tisch
Die in diesem Kapitel beschriebenen Arbeiten gelten sowohl für den manuellen als auch für
den BE-Tisch. Auf relevante Unterschiede wird explizit hingewiesen.
Teile, Hilfsmittel und Werkzeug
●
BE-Einzug:
– SIPLACE SX4, DX4, X2 S, X3 S, X3 S, X4 S: Leergurtleitkanal komplett [03052576-xx]
– SIPLACE X4i S: LLK ASP speed flex komplett tauschen [03089515-xx]
●
Manueller Tisch:
– SIPLACE X-Serie S Stellplatz 2: Leergurtleitkanal komplett M2 [03103926-xx]
– SIPLACE X-Serie S Stellplatz 3: Leergurtleitkanal komplett M3 [03104547-xx]
Übersicht
4
1
4
3
2

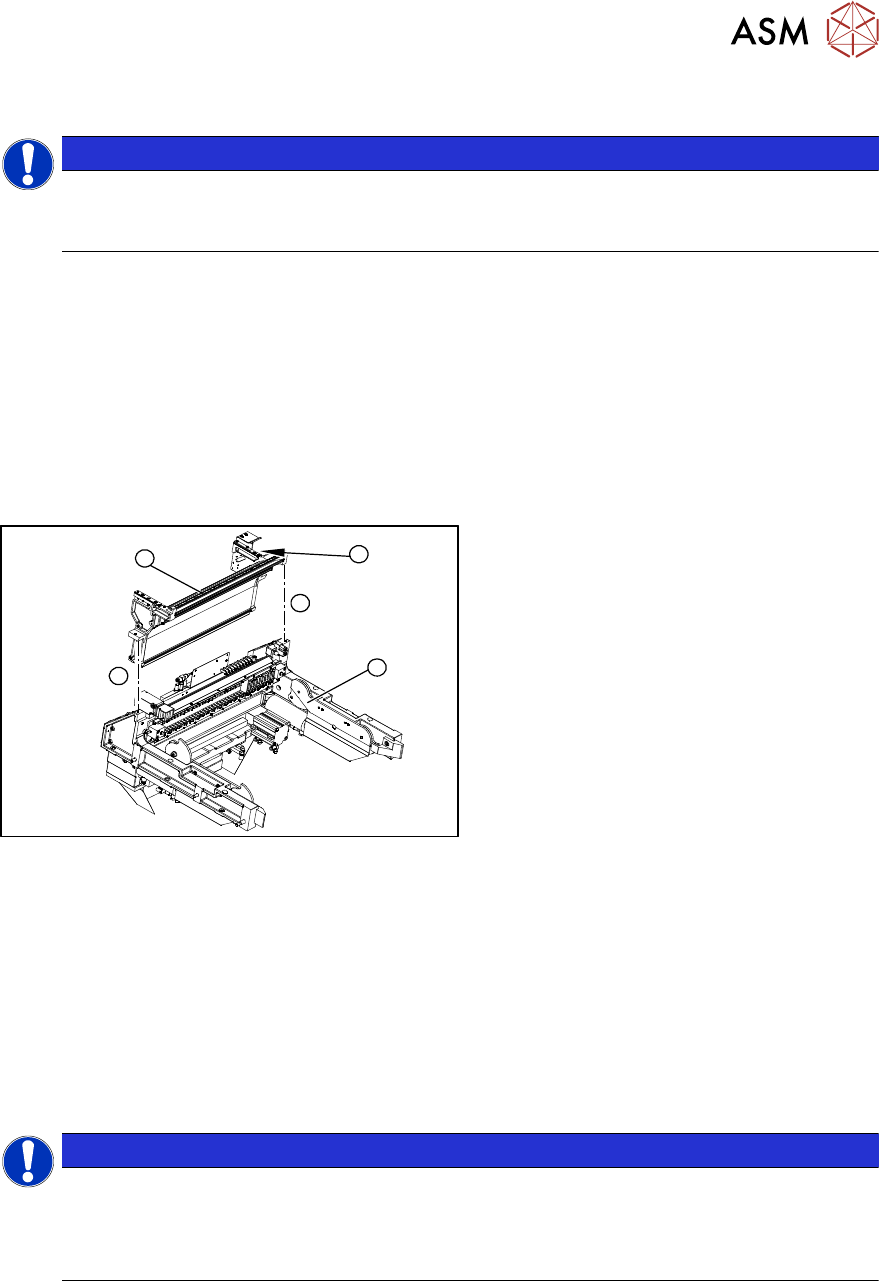

Abb.491: BE-Einzug
1. BE-Einzug komplett
2. Leergurtleitkanal komplett
3. Lage der Sensoren
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Kennzeichnen Sie die Position der Sensoren (Reedkontakte) und entfernen Sie diese am
Abwurfbehälter.
► Demontieren Sie bei Bedarf den Pipettenwechsler.
2.8.2 "Pipettenwechsler tauschen" [}44]
HINWEIS
Manueller Tisch
Wenn Sie an einem manuellen Tisch arbeiten, so müssen Sie zusätzlich folgende Arbeiten
vor der Demontage der Förderer-Entriegelung und der FCU durchführen:
► Demontieren Sie den Rückteil und das Vorderteil des manuellen Tisches.
► Demontieren Sie die Fördererentriegelung 40/2-fach (siehe 9.2.5 "Förderer-Entriegelung 40-
fach tauschen" [}371]).
► Demontieren Sie die FCU.
9.2.4 "Feeder-Control-Unit (FCU) tauschen" [}367]
► Entfernen Sie die beiden Befestigungsschrauben(4) des Leergurtleitkanals(2). Je nach Ver-
sion Ihres Einzugs kann es nötig sein dafür vorher den Sicherheitsschalter und die BE‑Ein-
zug-Steuerung zu demontieren, da sonst die Schrauben nicht frei zugänglich sind.
9 Bauelemente-Zuführung
9.2 BE-Einzug
376 Serviceanleitung SIPLACE X-Serie S 06/2019
► Heben Sie den Leergurtleitkanal (2) vorsichtig aus dem BE-Einzug heraus(1).
HINWEIS
Kabel an FCU abstecken
► Ggf. können Sie die Kabel an der FCU abstecken. So erhalten Sie etwas mehr Bewe-
gungsfreiheit. Notieren Sie sich in diesem Fall die Positionen, so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät. Dort befinden sich sehr scharfe
Messer.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht unbe-
aufsichtigt oder frei zugänglich bleibt.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Montieren Sie die Sensoren (Reedkontakte) für den Abwurfbehälter.
HINWEIS
Je nach Konfiguration der Maschine sind diese Sensoren unterschiedlich montiert.
► Beachten Sie dazu die entsprechende Montageanleitung.
●
Montieren Sie den Leergurtleitkanal.
●
Beachten Sie bei der Montage der Pipettenwechsler die entsprechende Montageanleitung, da
die Einbauhöhe kontrolliert werden muss.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 377
9.2.9 Steuerventil tauschen
Teile, Hilfsmittel und Werkzeug
●
Ventil SX4 komplett [03097252-xx]
Übersicht
1
Abb.492: Steuerventil am BE-Einzug
► Steuerventil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Für eine bessere Zugänglichkeit müssen Sie ggf. den BE-Einzug ein Stück herausziehen.
9.2.3 "BE-Einzug komplett tauschen" [}365]
► Demontieren Sie das Abdeckblech über dem Ventil.
► Stecken Sie die elektrischen und den pneumatischen Anschlüsse am Steuerventil(1) ab.
Notieren Sie sich ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen
können.
► Entfernen Sie die Befestigungsschrauben und entfernen Sie das Steuerventil.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
