3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
52 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten!
3.4.1 Übersicht
Die Stromversorgung ist auf einem kompakten Einschub-Modul montiert und zwischen Stellplatz3
und4 untergebracht. Der Zugang zur Stromversorgung ist durch eine verschließbare Tür gesichert.

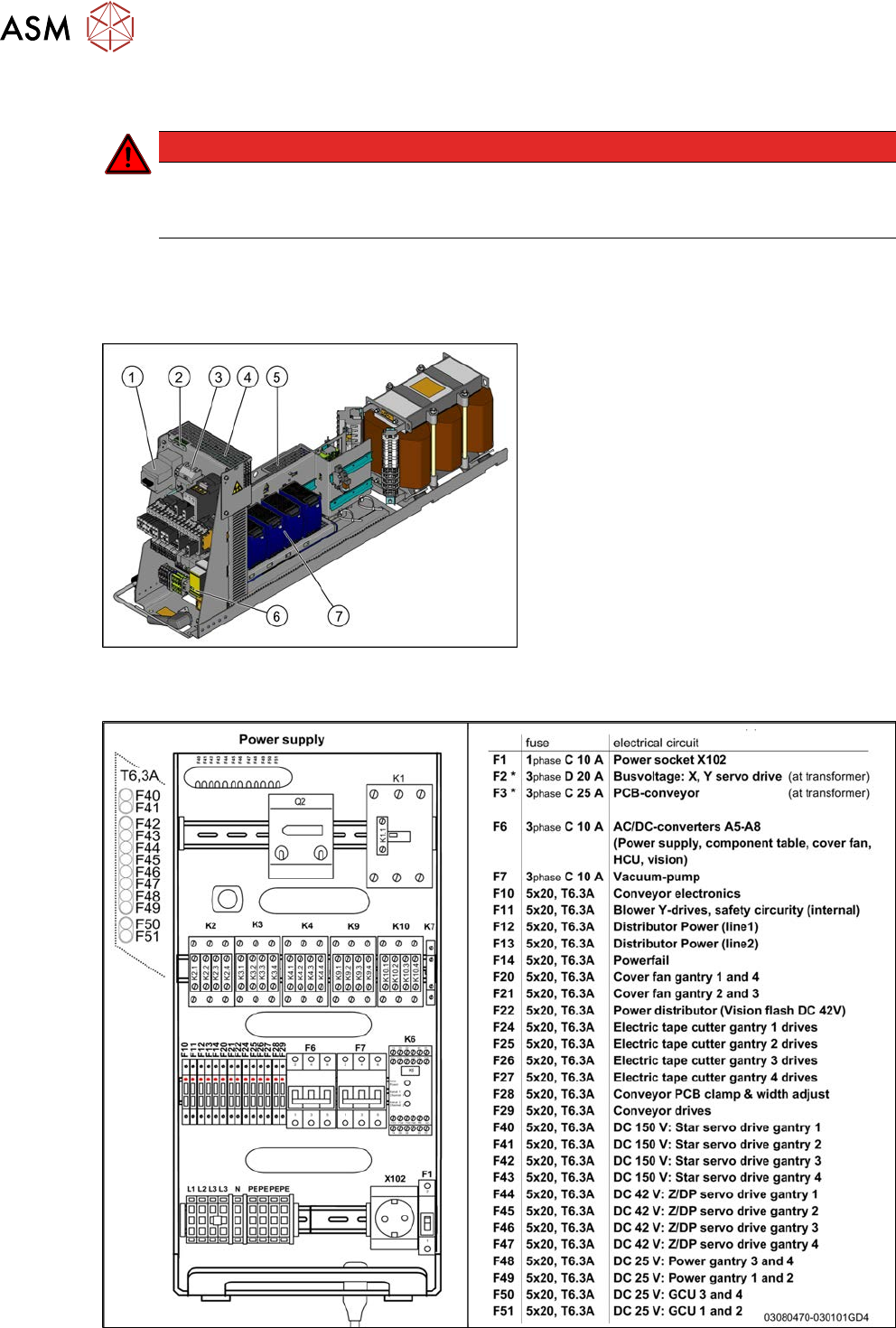

Abb.48: Stromversorgung (US-Version)
Stromversorgung [00354626‑xx]
1. Motorschutzschalter mit Motorschutz-
Auslöserblock
2. LEDs, Feinsicherungen (Platine SP-
Verteilerbaugruppe (A10), unter der
Gitterabdeckung)
3. Ausgangskoppelglied
4. Hier sind zwei Platinen übereinander
montiert.
Einschaltstrombegrenzer Servo
Einschaltstrombegrenzer Trafo
5. Netzfilter, Lastzuschaltung, Ballast-
widerstand (unter der Gitterabdeckung)
6. Schützsicherheitskombination
7. AC/DC-Konverter A5 bis A8
Abb.49: Übersicht Sicherungen
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 53
3.4.2 Übersicht Distributor und E/A-Modul
Abb.50: Distributor 03052315-02 (ohne SMPS)
Abb.51: Übersicht Distributor
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
54 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.52: Übersicht Distributor
