6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 171
6.4.3 Vision-Base-Interface (VBI) tauschen
Das Vision-Base-Interface ist an Maschinen ab Seriennummer Hxxxx verbaut.
Teile, Hilfsmittel und Werkzeug
●
Vision-Base-Interface (VBI) [03115474-xx]
Übersicht
Abb.214: Vision-Base-Interface [03115474-xx]
Das Vision-Base-Interface [03115474‑xx] ist
neben dem Schlepp‑Interface verbaut.
J1: Nicht verwendet
J3: BoxPC
J4: Nicht verwendet
J6: Stromversorgung
J8: Stationäre Kamera
J11: Kabelschlepp (Kopf)
J19: Nicht verwendet
J20: Nicht verwendet
Aus-/Einbau
► Der Aus- und Einbau des Vision-Base-Interface (VBI) erfolgt analog zum Schlepp-Interface.
Lesen Sie dazu Abschnitt 6.4.2 "Schlepp-Interface tauschen" [}170].
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch.
6.9 "eSW Download (SW 70x)" [}205]
6 Portale
6.4 Kabelschlepp und Leiterplatten
172 Serviceanleitung SIPLACE X-Serie S 06/2019
6.4.4 Portal-Interface tauschen
Teile, Hilfsmittel und Werkzeug
●
Portal-Interface Portal 1 und 3 SX4a [03089220-xx]
●
Portal-Interface Portal 2 und 4 SX4a [03089221-xx]
HINWEIS
Maschinen ab Serien-Nr. Hxxxx
Für Maschinen ab Seriennummer Hxxxx muss die Version des Portal-Interface mindestens
-03 sein.
Übersicht

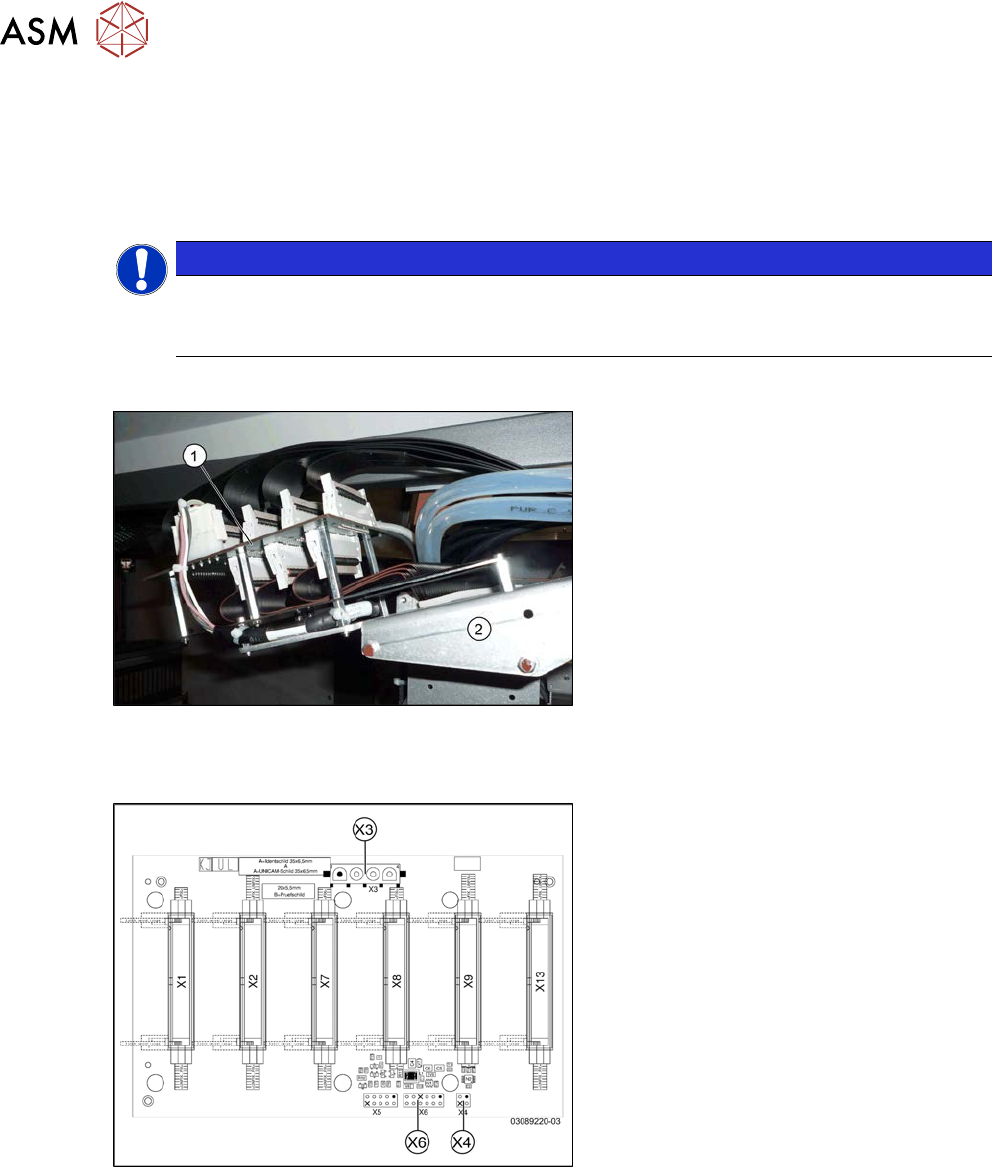

Abb.215: Portal-Interface
1. Portal-Interface
2. Kabelschlepp-Halter am Portal
Übersicht
Abb.216: Portal-Interface [03089220-03]
Portal-Interface [03089220-03]:
Dieses Portal-Interface wird an den Porta-
len1 und3 eingesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 173
Abb.217: Portal-Interface [03089221-03]
Portal-Interface [03089221-03]:
Dieses Portal-Interface wird an den Porta-
len2 und4 eingesetzt.
X3) Y-Achse Motor-Power
X4) Y-Achse Motor-Temperatursensor
X6) Y-Achse Inkrementalgeber
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie alle elektrischen Verbindungen zum Portal-Interface ab. Markieren Sie sich ggf.
die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des Portal-Interface und nehmen Sie es aus der
Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
