3 Stromversorgung 3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx) 60 Serviceanleitung SIPLACE X-Serie S 06/2019 Ausbau ► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern S…
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 59
3.4.7 Einschaltstrombegrenzer Trafo (A1)
Abb.57: 03066830-01
Jumper J1:
SIPLACE HF/X-Serie: Jumper auf ON
SIPLACE SX4/X-Serie S: Jumper auf OFF
SIPLACE SX1/SX2: Hier wird der Jumper
nicht abgefragt. Die Stellung des Jumpers
ist daher gleichgültig.
3.4.8 AC/DC-Konverter (A5 bis A8) tauschen
Teile, Hilfsmittel und Werkzeug
●
AC/DC-Konverter (A5, A6, A7) [03055232-xx]
●
AC/DC-Konverter (A8) [03076588-xx]
Übersicht
Abb.58: AC/DC-Konverter
Die AC/DC-Konverter befinden sich im Ein-
schub zwischen Stellplatz 3 und 4.
A5) AC/DC-Konverter (24 VDC, wird auf 25
VDC eingestellt)
für Power Fail, Sicherheitskreis SSK, Gurt-
schneider, LP-Handling
Das Power-Fail-Signal wird von AC/DC-Kon-
verter A5 generiert und an die GCU und
HCU geschickt. (X200:9, X200:10)
A6) AC/DC-Konverter (27 VDC)
für FCU (Portal 1 und 4)
A7) AC/DC-Konverter (27 VDC)
für FCU (Portal 2 und 3)
A8) AC/DC-Konverter (36 VDC, wird auf 42
VDC eingestellt)
für HCU (Portal 1 bis 4)
VORSICHT
Werte prüfen
► Überprüfen Sie die eingestellten Werte und korrigieren Sie diese ggf.
Zu A5:
An folgenden Sicherungen liegen 24V an:
F10 Transport-Elektronik F11 Lüfter Y-Motor, Sicherheitskreis (intern)
F12 Distributor Power (Line 1) F13 Distributor Power (Line 2)
F14 Power-Fail F20 Haubenlüfter Portal 1 und 4
F21 Haubenlüfter Portal 2 und 3
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
60 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Lösen Sie alle Verbindungen zum Modul. Markieren Sie sich ggf. deren Position, um diese
später wieder eindeutig zuordnen zu können.

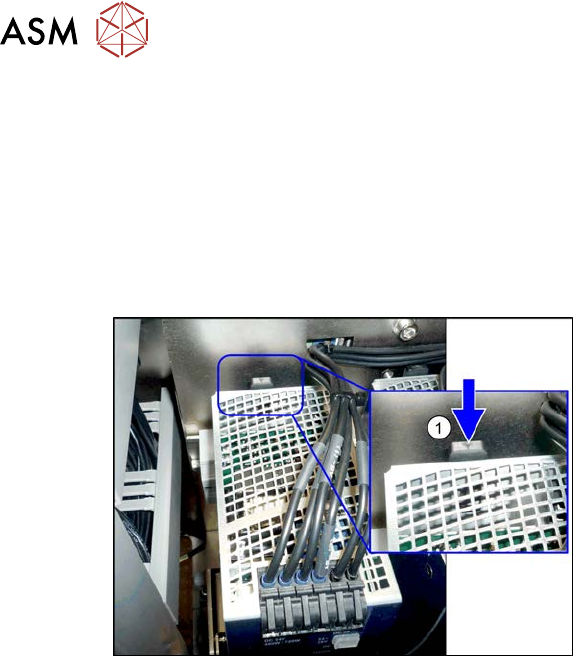

Abb.59:
► Drücken Sie zur Entriegelung den
Hebel(1) hinten am Modul nach unten
und ziehen Sie das Modul von der
Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Stellen Sie die Spannung ein (siehe 3.4.8.1 "Spannung an den AC/DC-Konvertern einstel-
len" [}61]).
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 61
3.4.8.1 Spannung an den AC/DC-Konvertern einstellen
Teile, Hilfsmittel und Werkzeug
●
Spannungsmessgerät
Übersicht

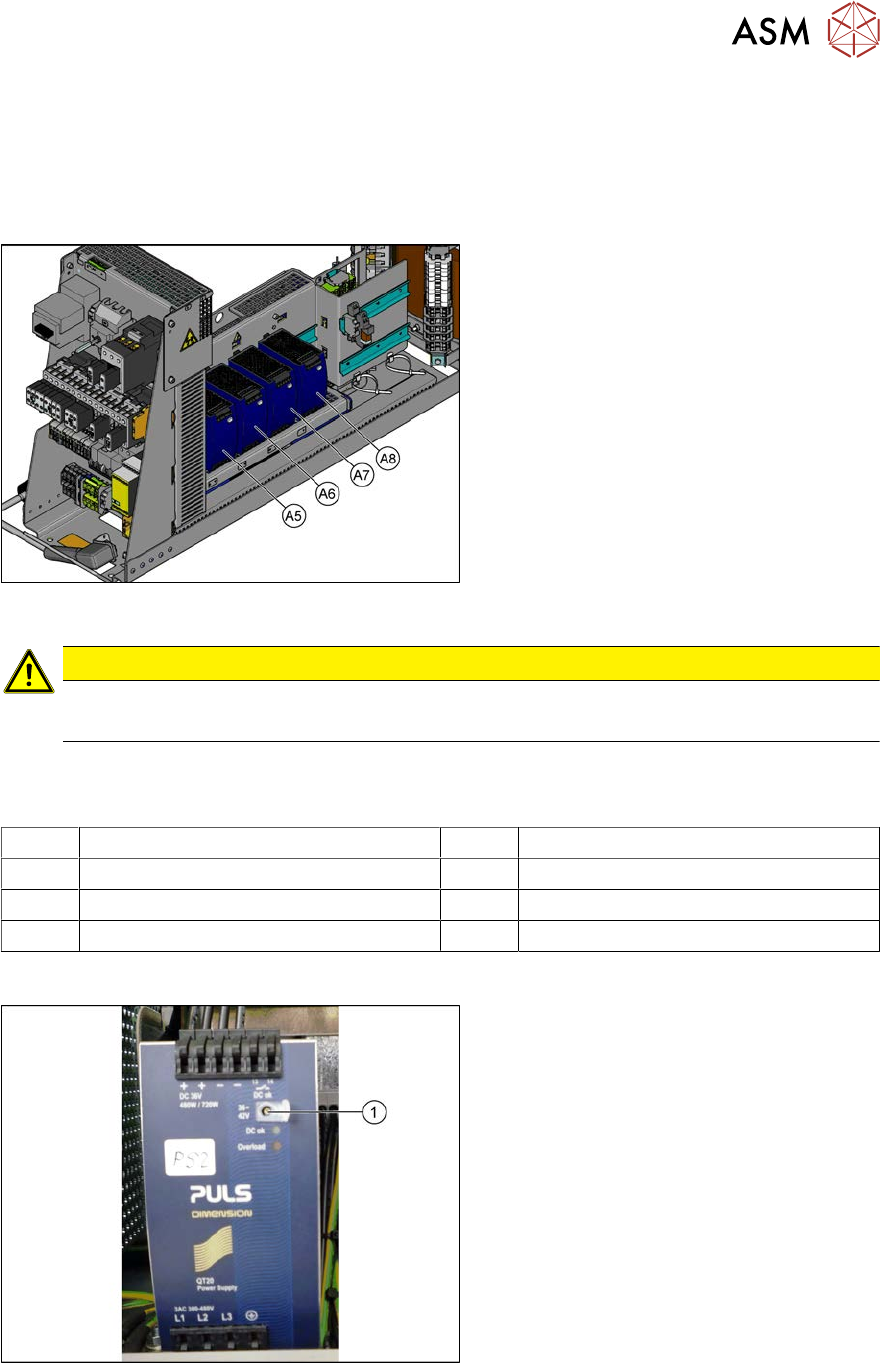

Abb.60: AC/DC-Konverter
Die AC/DC-Konverter befinden sich im Ein-
schub zwischen Stellplatz 3 und 4.
A5) AC/DC-Konverter (24 VDC, wird auf 25
VDC eingestellt)
für Power Fail, Sicherheitskreis SSK, Gurt-
schneider, LP-Handling
Das Power-Fail-Signal wird von AC/DC-Kon-
verter A5 generiert und an die GCU und
HCU geschickt. (X200:9, X200:10)
A6) AC/DC-Konverter (27 VDC)
für FCU (Portal 1 und 4)
A7) AC/DC-Konverter (27 VDC)
für FCU (Portal 2 und 3)
A8) AC/DC-Konverter (36 VDC, wird auf 42
VDC eingestellt)
für HCU (Portal 1 bis 4)
VORSICHT
Werte prüfen
► Überprüfen Sie die eingestellten Werte und korrigieren Sie diese ggf.
Zu A5:
An folgenden Sicherungen liegen 24V an:
F10 Transport-Elektronik F11 Lüfter Y-Motor, Sicherheitskreis (intern)
F12 Distributor Power (Line 1) F13 Distributor Power (Line 2)
F14 Power-Fail F20 Haubenlüfter Portal 1 und 4
F21 Haubenlüfter Portal 2 und 3
Einstellung
Abb.61: Spannung einstellen
► Öffnen Sie die Schutzkappe über der
Einstellschraube(1).
► Drehen Sie mit einem Schlitzschrau-
bendreher bis der AC/DC-Konverter die
korrekte Spannung liefert.
Kontrollieren Sie die Spannung mit
einem geeigneten Spannungsmess-
gerät zwischen den Klemmen + und–.
