7 Transport
7.4 Transportantrieb
Serviceanleitung SIPLACE X-Serie S 06/2019 225
► Fädeln Sie das Kabel aus der Transportwange aus. Demontieren Sie dazu, soweit nötig, die
entsprechenden Klemm- und Führungsleisten.
Klemm-/Führungsleiste tauschen
VORSICHT
Reihenfolge der Kabel notieren!
Der Platz im Seitenteil ist sehr begrenzt. Daher dürfen die Kabel nicht über Kreuz verlegt
werden.
Notieren Sie sich die Reihenfolge der Kabel im Seitenteil, um diese später wieder sauber
verstauen zu können.
VORSICHT
Wangen vorsichtig verschieben!
Ohne die Klemm- und Führungsleisten fehlt den Wangen ein wesentliches stabilisierendes
Element.
► Verschieben Sie die geöffneten Wangen bei gelöster Klemmung nur sehr vorsichtig.
Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.
Achten Sie außerdem darauf, die Wangen nicht zu verdrehen oder zu verbiegen.

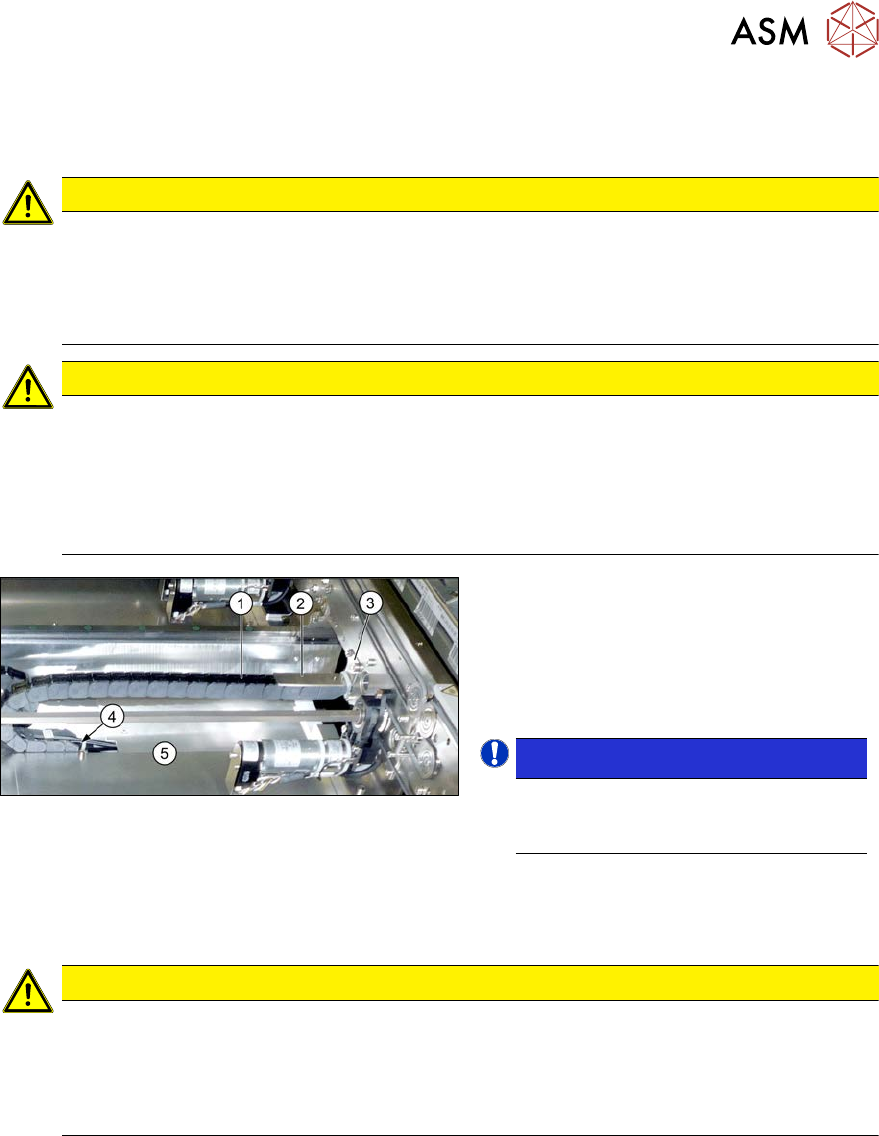

Abb.283: Kabelschlepp
► Entfernen Sie die beiden Befestigungs-
schrauben(3) (Inbus3) des oberen
Halteblechs(2) am Kabelschlepp(1).
► Entfernen Sie die Befestigungsschrau-
ben(4) (Inbus2) am unteren Ende des
Kabelschlepps.
 HINWEIS!
Dies ist notwendig um das Kabel aus
dem Kabelschlepp ausfädeln zu kön-
nen.
.
► Demontieren Sie ggf. Abdeckbleche(5)
über den Anschlüssen der Kabel.
► Öffnen Sie den Kabelschlepp.
VORSICHT
Schutzband, Lichtwellenleiter nicht knicken
In der Schleppkette befindet sich zusätzlich ein Schutzband. Dieses trennt die Kabel und
die Lichtwellenleiter.
► Achten Sie darauf die Lichtwellenleiter nicht zu knicken. Diese werden ansonsten
trübe und leiten das Signal nicht mehr ausreichend weiter
7 Transport
7.4 Transportantrieb
226 Serviceanleitung SIPLACE X-Serie S 06/2019

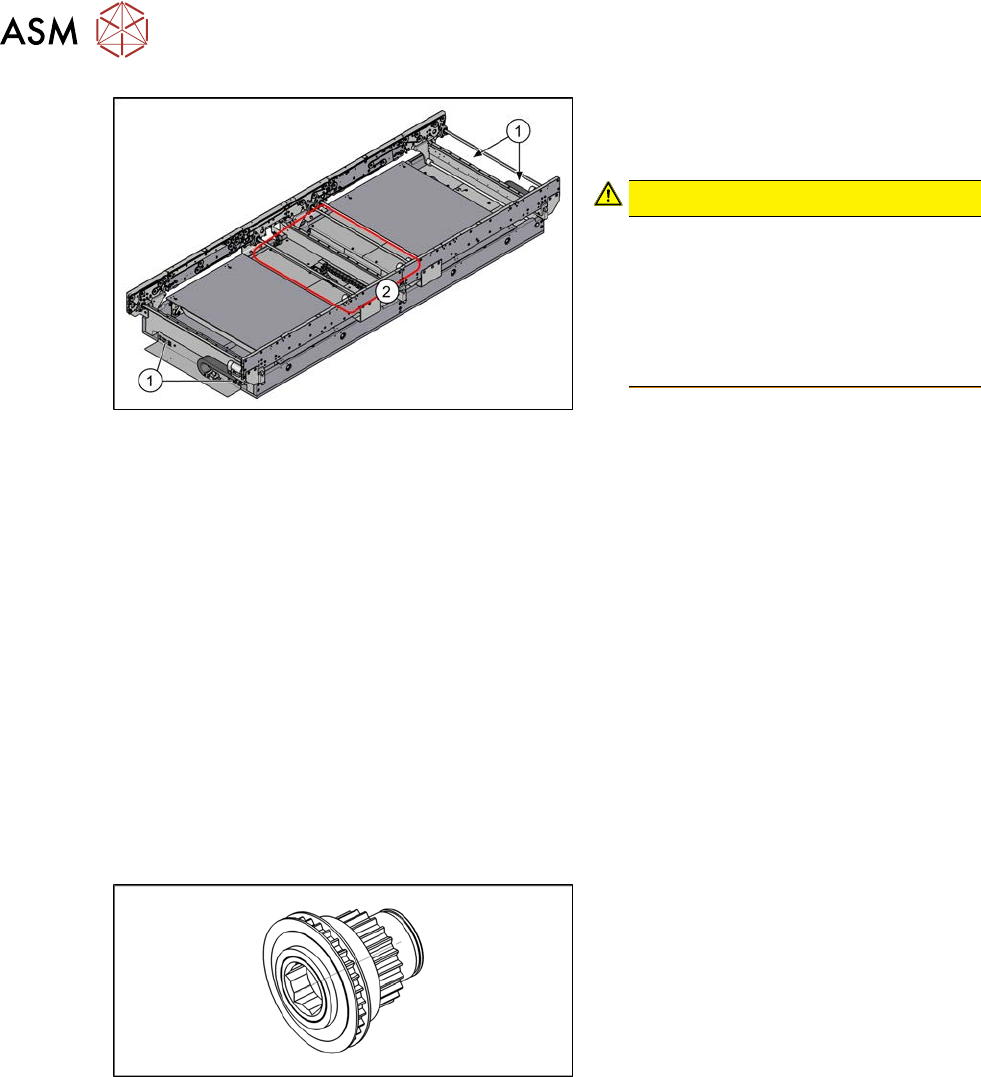

Abb.284: Transportsteuerungen
► Fädeln Sie das Kabel aus der Trans-
portwange und dem Kabelschlepp bis
zum Stecker aus.
 VORSICHT!
Das Kabel ist, je nach Einbauort, ent-
weder im Ein-/Ausgabebereich(1)
oder an den Transportsteuerungen(2)
(unter den Abdeckungen) angesteckt.
Markieren Sie sich ggf. die Position um
diese später wieder eindeutig zuord-
nen zu können.
.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf.
Laserlichtschranke einstellen und korrigieren
– Falls Sie diese gelöst haben:
Sichern Sie die vier Befestigungsschrauben des Transportantriebs auf der Antriebshalte-
rung mit Loctite 241 und ziehen Sie diese mit einem Drehmoment von 0,7 Nm fest.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbinder-
köpfe nirgends scheuern.
– Beachten Sie ggf. auch die Einbauhinweise beim Transportantrieb.
7.4.3 Antriebswelle (Transportantrieb) tauschen
Teile, Hilfsmittel und Werkzeug
Abb.285: Antriebswelle komplett
●
Antriebswelle komplett SXa
[03092349‑xx]
●
Lager Sechskantwelle SXa (Kunststoff-
lager) – 10er‑Pack [03092024‑xx]
●
Schraubensicherungslack Loctite 241
[02101037‑xx]
Aus- und Einbau
► Der Tausch der Antriebswelle erfolgt analog zum Zahnriemen am Transportantrieb.
7.4.4 "Zahnriemen (Transportantrieb) tauschen" [}227]
7 Transport
7.4 Transportantrieb
Serviceanleitung SIPLACE X-Serie S 06/2019 227
7.4.4 Zahnriemen (Transportantrieb) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen-Synchroflex 6 AT3/150 [00355553-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024xx]
●
Schraubensicherungslack Loctite 241 [02101037‑xx]
Übersicht
Abb.286: Transportantrieb
1. Zahnriemen am Transportantrieb
2. Antriebshalterung
3. Motor
4. Antriebswelle
5. Vier Befestigungsschrauben des
Motors an der Antriebshalterung
6. Motorwelle
7. Elektrische Anschlüsse (inkl. Schirm-
anschluss)
Abb.287: Antriebswelle und -halterung
1. Antriebswelle mit Antriebshalterung,
Beilagscheiben, Sprengring und Zahn-
riemen
2. Befestigungsschrauben des Motors
und Schirmanschluss
