4 Elektrik und Steuerung
4.8 CAN-Switch tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 123
4.8 CAN-Switch tauschen
HINWEIS
Nur X-Serie S bis Nr. Gxxxx
Der CAN-Switch und der Aufrüstsatz werden nur an SIPLACE X-Serie S-Maschinen bis
Serien-Nr. Gxxxx verwendet.
Teile, Hilfsmittel und Werkzeug
●
CAN-Switch [03083844‑xx] oder
Aufrüstsatz LP-Transport CAN-Switch X-Serie S [03106370‑xx]
Übersicht
Der CAN-Switch befindet sich an Stellplatz 1 im Maschinenständer.

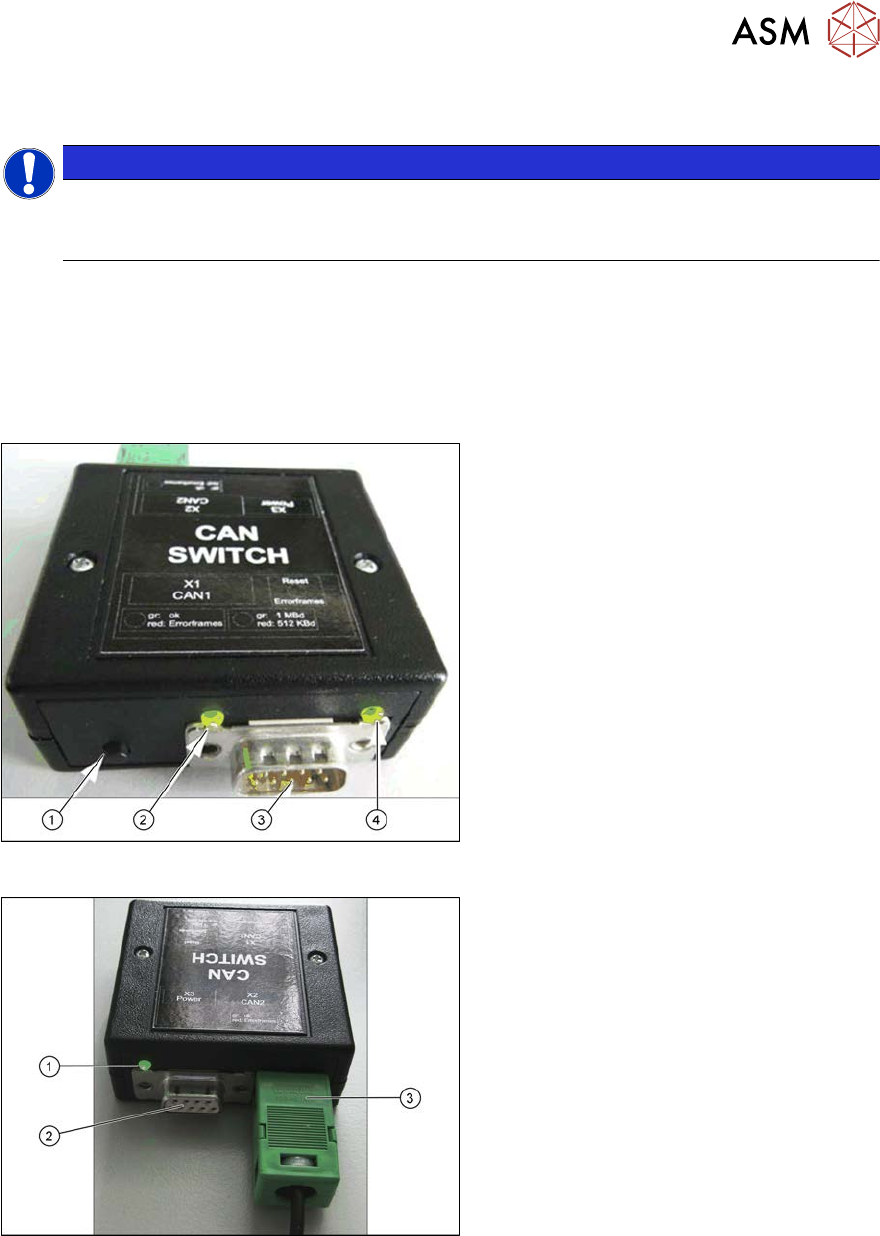

Abb.148: CAN-Switch Vorderseite
1. Reset–Taster
Der Taster dient zum Zurücksetzen der
roten LED auf beiden Seiten, CAN1
und CAN2.
2. LED Grün: Einstellung 1Mbit
LED Rot: Einstellung 500kBit
3. Anschluss CAN-Bus-Kabel CAN1
4. LED Grün/Rot für CAN1
Datenverkehr OK: Grün
Error Frames empfangen: Rot
Abb.149: CAN-Switch Rückseite
1. LED Grün/Rot für CAN2
Datenverkehr OK: Grün
Error Frames empfangen: Rot
2. Anschluss CAN-Bus-Kabel CAN2
3. Anschluss Spannungsversorgung
24VDC
4 Elektrik und Steuerung
4.8 CAN-Switch tauschen
124 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie die elektrischen Verbindungen des CAN-Switch ab. Markieren Sie sich ggf. die
Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Prüfen/Korrigieren Sie die DIP-Schalter-Einstellung am CAN-Switch (siehe 4.8.1 "DIP-
Schalter am CAN-Switch einstellen" [}124]).
Die DIP-Schalter sind standardmäßig für die SIPLACE X‑SerieS voreingestellt.
4.8.1 DIP-Schalter am CAN-Switch einstellen
► Trennen Sie den CAN-Switch von der Spannungsversorgung.
► Entfernen Sie die beiden Befestigungsschrauben des Oberteils (Seite mit Aufkleber) und neh-
men Sie das Oberteil ab.
► Stellen Sie die DIP-Schalter ein:

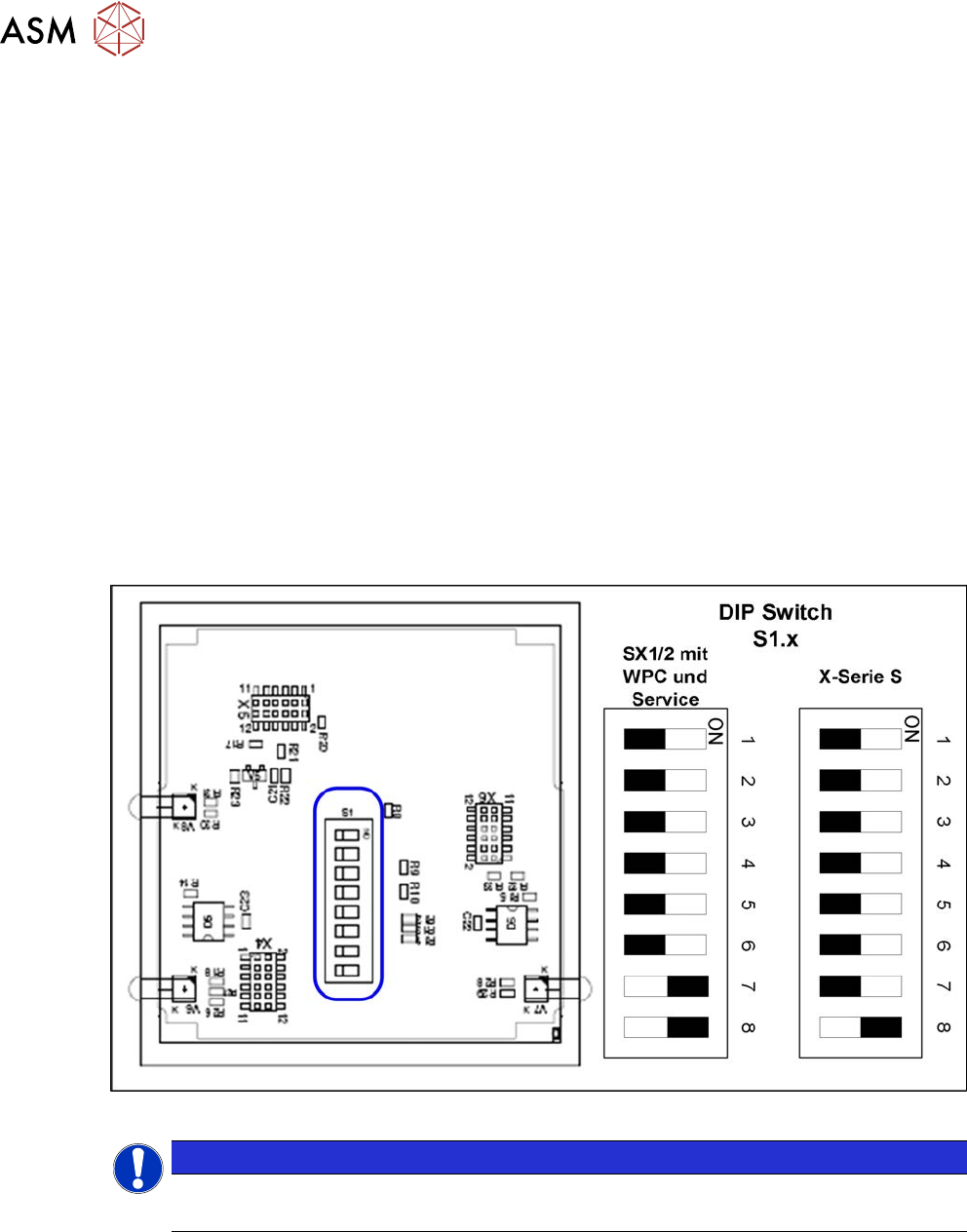

Abb.150: Platine im CAN-Switch [03083844-xx]
HINWEIS
Standardeinstellung
Der CAN-Switch ist standardmäßig für die SIPLACE X-Serie S voreingestellt.
4 Elektrik und Steuerung
4.8 CAN-Switch tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 125
DIP-Schalter S1 im CAN-Switch [03083844-xx]
DIP-Schalter S1 ON OFF
S1.1 Testbetrieb Normaler Betrieb
S1.2 500 kBaud 1 MBaud
S1.3 Siehe Tabelle unten Siehe Tabelle unten
S1.4 Siehe Tabelle unten Siehe Tabelle unten
S1.5 Siehe Tabelle unten Siehe Tabelle unten
S1.6 ASC Test EIN ASC Test AUS
S1.7 120 Ohm CAN 1 Kein Abschlusswiderstand
S1.8 120 Ohm CAN 2 Kein Abschlusswiderstand
Mit der Einstellung der DIP-Schalter S1.3 bis S1.5 kann die Anzeige (LED) konfiguriert werden,
d.h. ab wie viel Error Frames die LED ihren Status von Grün auf Rot wechselt. Die Standardein-
stellung ist, dass die LED bei jedem empfangenen Error-Frame rot wird.
LED-Status Error-Frames
LED-Status S1.3 S1.4 S1.5
1 Error-Frame OFF OFF OFF
5 Error-Frames / Minute ON OFF OFF
10 Error-Frames / Minute OFF ON OFF
10 Error-Frames / Stunde ON ON OFF
50 Error-Frames / Stunde OFF OFF ON
100 Error-Frames / Stunde ON OFF ON
500 Error-Frames / Stunde OFF ON ON
