3 Stromversorgung 3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx) Serviceanleitung SIPLACE X-Serie S 06/2019 85 3.5.2 Übersicht Distributor und E/A-Modul Abb.95: Distributor [03103753-02] (mit SMPS)
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
84 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.22 Kabel für Netzanschluss der Maschine tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel Netzanschluss Maschine [00335210-xx]
Aus-/Einbau
► Lesen Sie dazu das entsprechende Kapitel in der Betriebsanleitung.
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten!
Sehen Sie dazu auch...
2 3.5.4 "Spannungsfreiheit prüfen" [}87]
3.5.1 Übersicht
Abb.93: Übersicht Stromversorgung vorne
1. AC/DC-Konverter DC24V/40A 3-Pha-
sen [03102840‑xx]
2. Leitungsschutzschal. FAZ-C16/3-NA
16A 3p [03118366‑xx]
3. AC/DC-Konverter DC300/150V 1,3kW
3-Phasen [03103087‑xx]
4. Hauptschalter [03114066-xx]
5. AC/DC-Konverter 36V 26,7A 960W
3‑Phasen [03103331‑xx]
6. Servicesteckdose (wenn vorhanden)
7. Messpunkte für Spannungsfreiheit
2x 300 V DC und Masse
8. AC/DC-Konverter DC300/150V 1,3kW
3‑Phasen [03103087‑xx]
9. Sicherungsschraube Stromversor-
gung
Abb.94: Übersicht Stromversorgung seitlich
1. Schütz-Sicherheitsabschaltung
[03112066‑xx]
2. Verteil- und Sicherungsplatine
X‑SerieS [03118289‑xx]
3. Anschlüsse Vakuumpumpe
4. Anschluss für Option 110 Volt
5. Kondensatorbatterie PCS417.771
[03106016‑xx]
6. AC/DC-Konverter DC24V/20A 3-Pha-
sen [03055232‑xx]
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 85
3.5.2 Übersicht Distributor und E/A-Modul

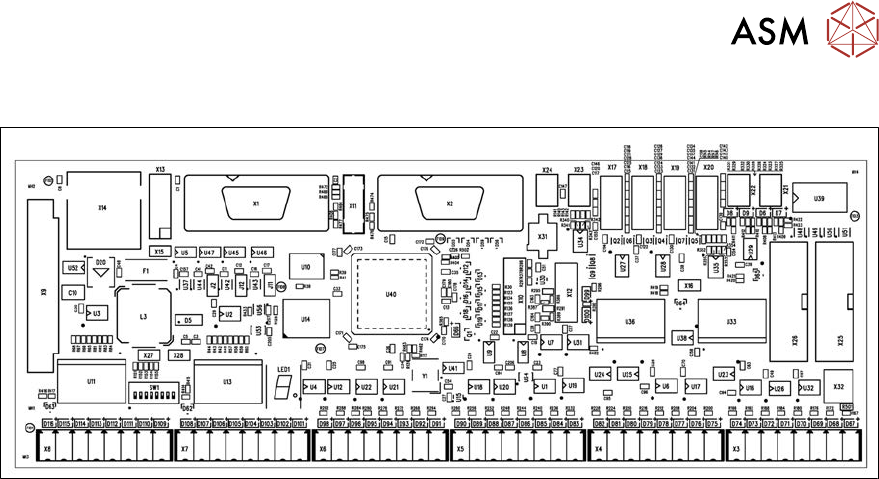

Abb.95: Distributor [03103753-02] (mit SMPS)
3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
86 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.96: Übersicht Distributor und E/A-Modul
