7 Transport
7.10 Transportwangen
302 Serviceanleitung SIPLACE X-Serie S 06/2019
7.10.2 Parallelität der Transportwangen und Verstelleinheiten einstellen
7.10.2.1 Parallelität der Transportwangen im Einfachtransport einstellen
Einstellung
Diese Einstellung erfolgt analog zum Doppeltransport. Lesen Sie dazu den Abschnitt 7.10.2.2
"Parallelität der Transportwangen und Verstelleinheiten im Doppeltransport einstellen" [}302])
HINWEIS
Vorgehensweise analog zu den Verstelleinheiten am Doppeltransport
Beim Einfachtransport ist die bewegliche Transportwange direkt mit den Kugelumlaufspin-
deln der Breitenverstellung verbunden. Die Einstellung erfolgt daher über den Zahnriemen.
Dieser muss auf den entsprechenden Umlenkrollen einen oder mehrere Zähne übersprin-
gen.
7.10.2.2 Parallelität der Transportwangen und Verstelleinheiten im Doppeltransport
einstellen
HINWEIS
Verstelleinheiten
Die Parallelität der Transportwangen ergibt sich aus der Parallelität der Verstelleinheiten.
Die Einstellung erfolgt über den Zahnriemen. Dieser muss bei Bedarf auf den entsprechen-
den Umlenkrollen einen oder mehrere Zähne überspringen.
Kann die Parallelität nicht eingestellt werden, dann verständigen Sie den SIPLACE-
Service.
Teile, Hilfsmittel und Werkzeug
Abb.376: Metallstücke
Um den Anschlag der Verstelleinheiten
zu kontrollieren benötigen Sie zwei
identische Metallstücke in passender
Größe (s.u.).
Ggf. können Sie dazu auch zwei Hub-
tischplatten-Führungen verwenden.
Übersicht
Abb.377: Übersicht Breitenverstellung
1. Verstelleinheiten
2. Antrieb der Breitenverstellung
3. Spannrolle
4. Zahnriemen der Breitenverstellung
5. Messpunkt für Riemenspannung
6. Umlenkrolle
7 Transport
7.10 Transportwangen
Serviceanleitung SIPLACE X-Serie S 06/2019 303
Einstellung
Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Demontieren Sie die Hubtischplatten an Stellplatz 3 und4.
7.3.1 "Hubtischplatte tauschen" [}215]
Lockern Sie die Spannrolle des Zahnriemens (Breitenverstellung). Der Zahnriemen sollte nun
genug Spiel haben, so dass Sie die Verstelleinheiten unabhängig voneinander bewegen kön-
nen. Ggf. müssen Sie dazu noch den Zahnriemen von den Umlenkrollen abnehmen.
Abb.378: Verstelleinheit (am Beispiel SX1/SX2)
1. Verstelleinheit
2. Zwischenstück (hier:Hubtischbefesti-
gung)
3. Rahmen
4. Zahnriemen der Breitenverstellung
Legen Sie den Zahnriemen so über die
beiden oberen Umlenkrollen, dass sich
die Verstelleinheiten genau parallel be-
wegen. Prüfen Sie die Parallelität wie
folgt:
Schieben Sie die Verstelleinheiten von
Hand nach außen auf eine Transport-
seite. Legen Sie dabei je ein Zwischen-
stück bei. So können Sie den Abstand
zum Rahmen besser kontrollieren.
Achten Sie dabei darauf, dass die Hub-
tischplatten-Führungen nur am Grund-
körper der Verstelleinheiten und nicht
an den Gewinden anliegen.
7 Transport
7.10 Transportwangen
304 Serviceanleitung SIPLACE X-Serie S 06/2019

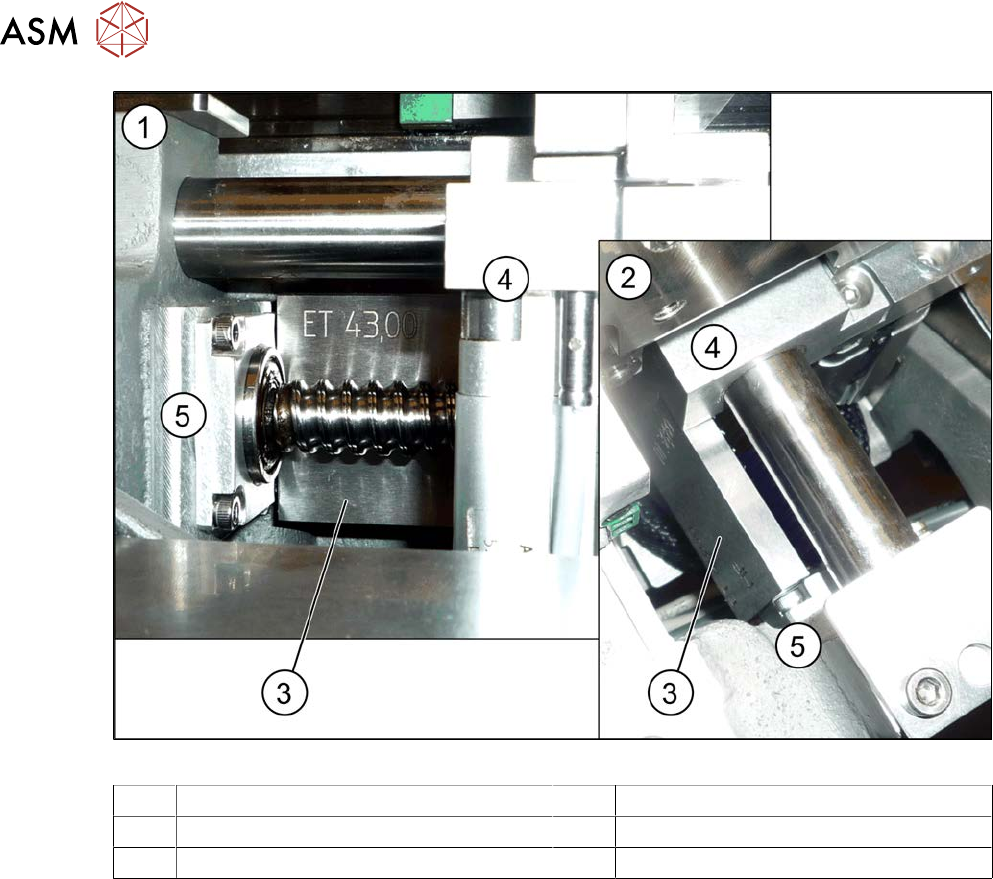

Abb.379: Zwischenstück (am Beispiel SX1/SX2)
1 Ansicht von der Seite 2 Ansicht von oben
3 Zwischenstück (hier: Metallplättchen) 4 Verstelleinheit
5 Rahmen 6 Lager
Positionieren Sie die Verstelleinheiten so, dass diese direkt an den zwischen Rahmen und
Verstelleinheit geklemmten Hubtischplatten-Führungen anliegen.
Ziehen Sie die Befestigungsschraube der Spannrolle fest.
Prüfen Sie nochmals die Parallelität der Verstelleinheiten und korrigieren Sie diese ggf. noch-
mal.
Falls Sie die Klemmung der Transportwangen gelöst haben dann stellen Sie diese wieder her.
Stellen Sie die Spannung des Zahnriemens ein.
7.5.2.1 "Riemenspannung (Breitenverstellung) einstellen" [}232]
Kalibrieren Sie den Motor der Breitenverstellung.
(Die Kalibrierung ist analog zum Hubtischmotor.)
Verstellen Sie mittels der Software die feste Transportwange. So wird sichergestellt, dass die
feste Transportwange parallel mit den beweglichen Transportwangen ist. Stellen Sie die feste
Transportwange danach wieder auf den ursprünglichen Wert.
