9 Bauelemente-Zuführung 9.3 BE-Wagen X-Serie Serviceanleitung SIPLACE X-Serie S 06/2019 381 9.3 BE-Wagen X-Serie 9.3.1 BE-Wagen SIPLACE X-Serie 1 4 3 2 Abb.497: BE-Wagen SIPLACE X-Serie 1. Lenkrolle 2. Bockrolle 3. Verr…

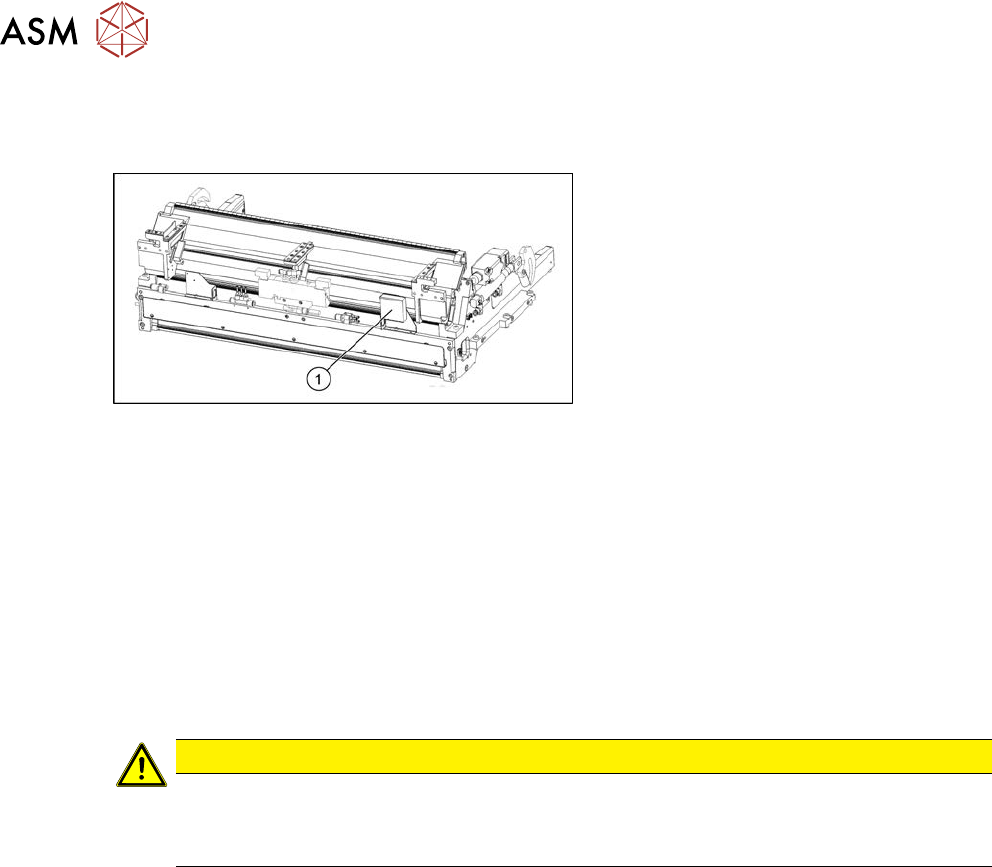

9 Bauelemente-Zuführung
9.2 BE-Einzug
380 Serviceanleitung SIPLACE X-Serie S 06/2019
9.2.11 Einzugsteuerung tauschen
Teile, Hilfsmittel und Werkzeug
Abb.496: Einzugsteuerung
1. Einzugssteuerung SX4 komplett
[03082077‑xx]
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie
dazu Abschnitt 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16].
► Demontieren Sie den Pipettenwechsler über der Einzugssteuerung (siehe 2.8.2 "Pipetten-
wechsler tauschen" [}44]).
► Um die Zugänglichkeit zu verbessern kann es nötig sein den BE-Einzug zu lösen und etwas
aus der Maschine herauszuziehen. Beachten Sie dazu den Abschnitt 9.2.2 "Einbaupositionen
BE-Einzug und manueller Tisch (Tischpositionen)" [}364].
Alternativ können Sie zur Verbesserung der Zugänglichkeit auch den Oberteil der BE-Kamera
abnehmen.
VORSICHT
BE-Kamera
► Am Spiegel der BE-Kamera besteht Schneidgefahr.
► Achten Sie darauf die BE-Kamera nicht zu beschädigen.
► Lösen Sie alle elektrischen Verbindungen zur Einzugssteuerung. Markieren Sie sich ggf.
deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Einzugssteuerung und nehmen Sie die Einzugs-
steuerung aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

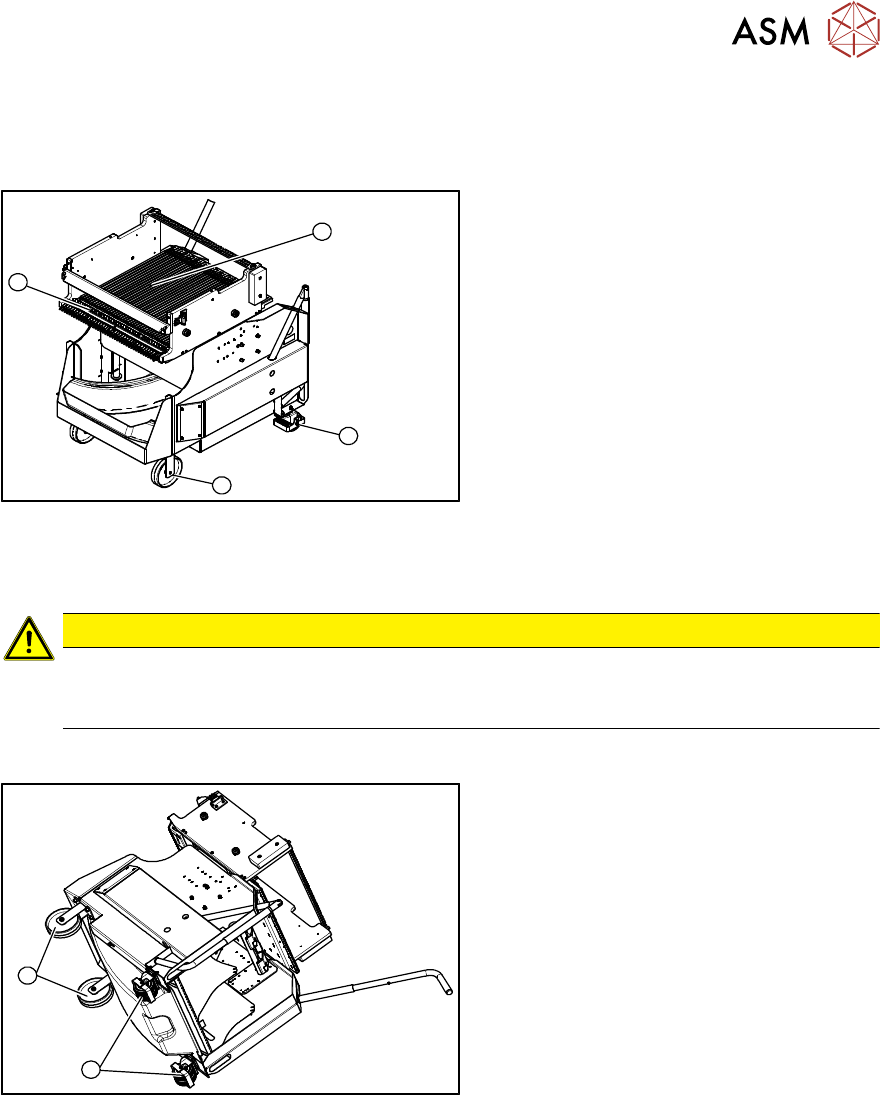

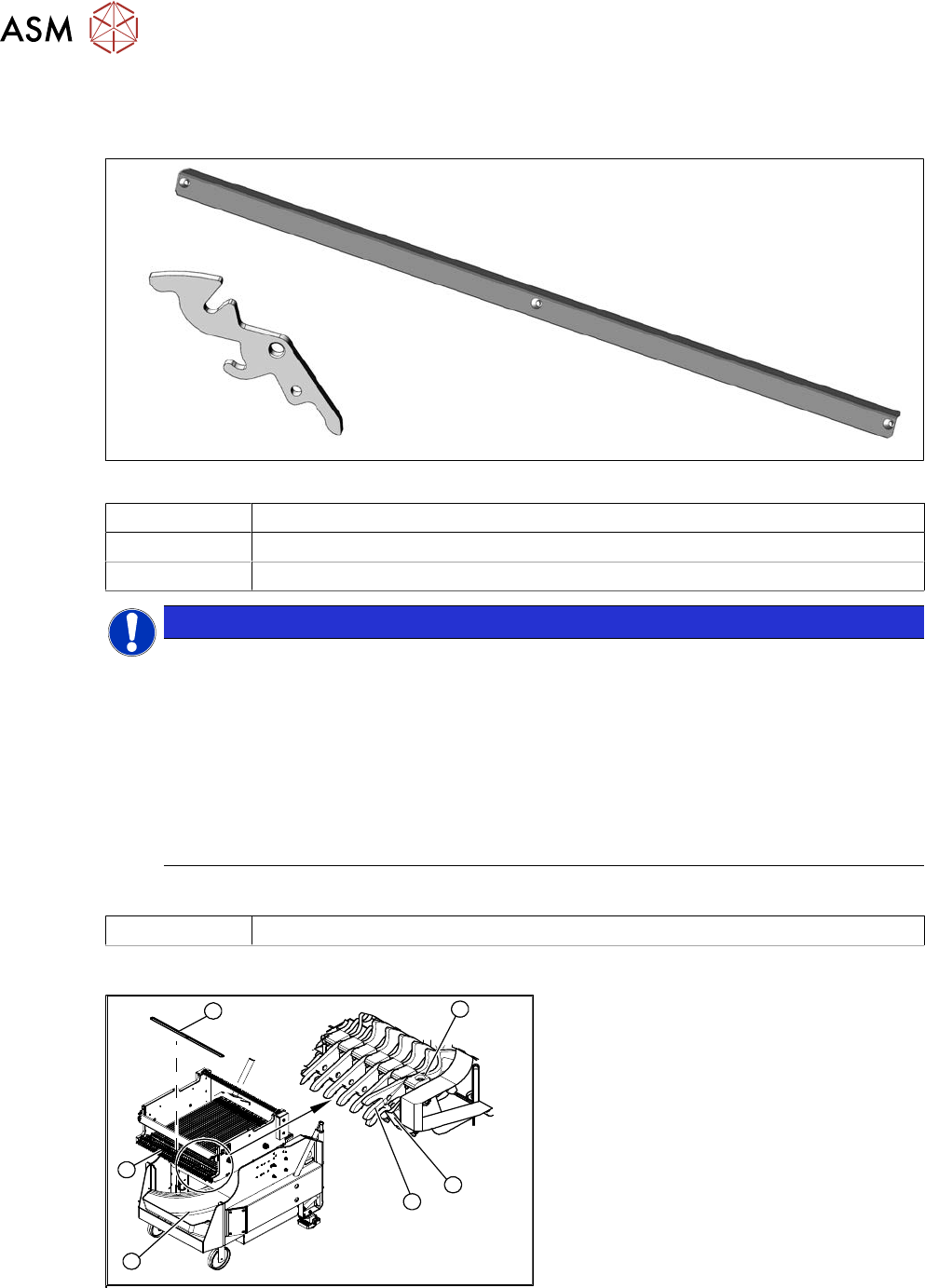

9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 381
9.3 BE-Wagen X-Serie
9.3.1 BE-Wagen SIPLACE X-Serie
1
4
3
2
Abb.497: BE-Wagen SIPLACE X-Serie
1. Lenkrolle
2. Bockrolle
3. Verriegelungsleiste
4. Auflageblock
9.3.2 Bock-/Lenkrolle tauschen
VORSICHT
Schweres Maschinenteil!
Für den Ausbau der Bock-/Lenkrollen muss der BE-Wagen auf die Seite gelegt werden.
Hierfür werden zwei Personen benötigt, da der BE-Wagen sehr schwer ist.
Teile, Hilfsmittel und Werkzeug
1
2
Abb.498: Bock- und Lenkrollen (am Beispiel SIPLACE
X‑Serie)
1. Bockrolle [00341918-xx]
2. Lenkrolle [03004958-xx]
●
Zweite Person
Ein-/Ausbau
► Entfernen Sie alle Förderer vom BE-Wagen.
► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeignete Unterlage.
► Lösen Sie die Befestigungsschrauben der auszutauschenden Bock-/Lenkrolle.
► Setzen Sie die neue Bock-/Lenkrolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
382 Serviceanleitung SIPLACE X-Serie S 06/2019
9.3.3 Verriegelungsklinke tauschen
Teile
Abb.499: Verriegelungsklinke und Abdeckblech
03069205-xx Verriegelungsklinke einzeln
03077142-xx Abdeckblech Verriegelungsleiste
03010352-xx Zugfeder
HINWEIS
BE-Wagen SIPLACE TX/X/SX-Serie
Für BE-Wagen der SIPLACE TX-, SX- und X-Serie (S) wird pro Fördererspur eine Verrie-
gelungsklinke benötigt.
► Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen SIPLACE TX/X-Serie (S)/SX4)
► Fördererverriegelung [03057284-xx] mit 30 Verriegelungsklinken
(1x je 30-Spur-, 2x je 60-Spur-BE-Wagen SIPLACE SX1/SX2)
ð Die Fördererverriegelung kann auch komplett vom BE-Wagen demontiert und
getauscht werden.
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Übersicht
4
6
5
1
3
2
Abb.500: Verriegelungsklinke am BE-Wagen tauschen
1. Gurtabfallbehälter
2. Abdeckung
3. Lage der Förderer-Verriegelung kom-
plett
4. Verriegelungsklinke
5. Zugfeder
6. Andruckplatte (unter der
Abdeckung(2))
