4 Elektrik und Steuerung
4.10 I/O-Control-Unit tauschen
132 Serviceanleitung SIPLACE X-Serie S 06/2019

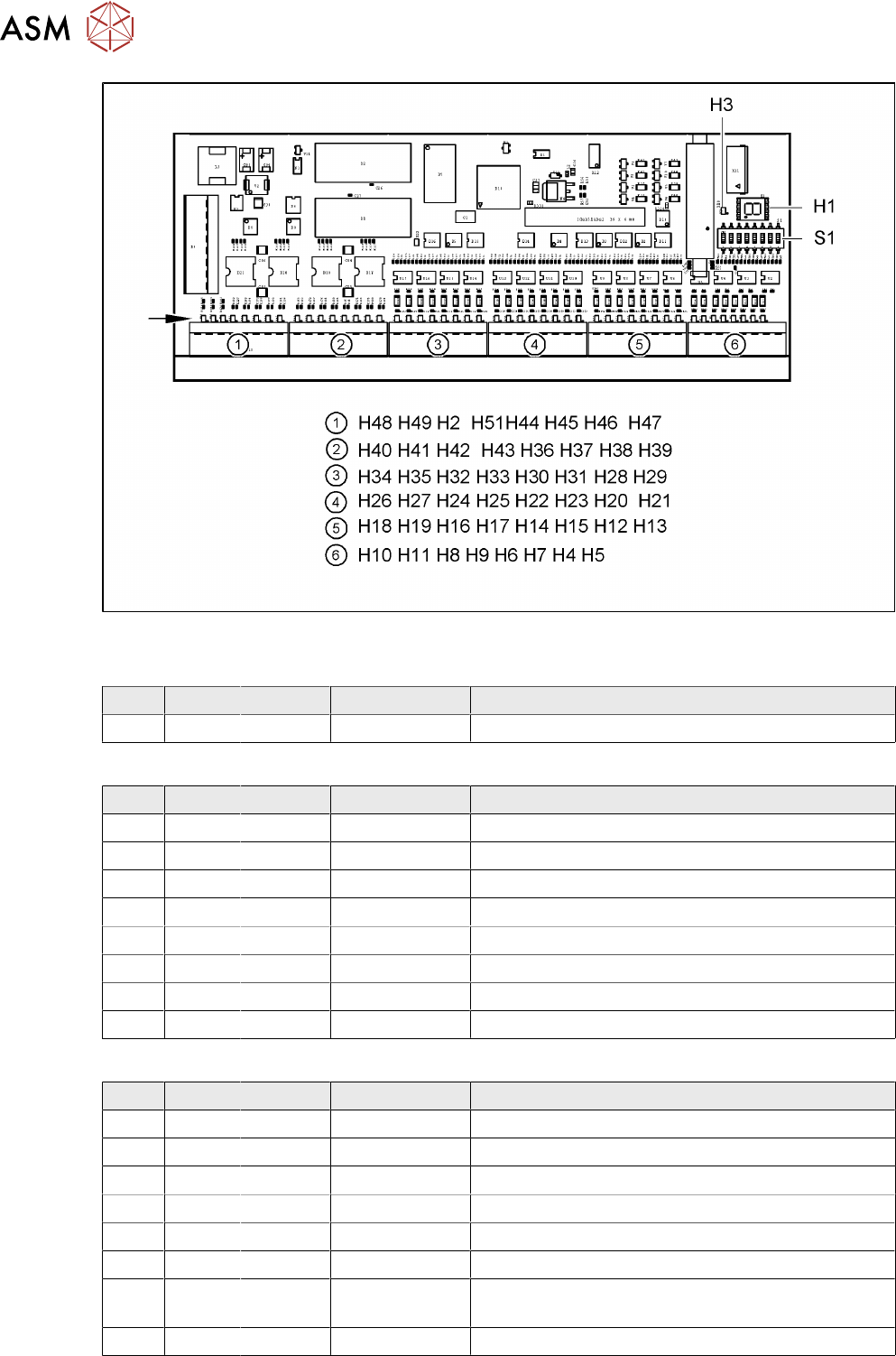

Abb.159: 03052315-02
LEDs [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H3 RD ON _RSTOUT Signalisiert einen RESET
LEDs Outputs X8qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H48 GN Blinkt DO15 Keine LP in Transportspur 2
H49 GN ON DO14 Betriebsstörung an Stellplatz 2
H2 GN ON DO13 Betriebsstörung an Stellplatz 1
H51 GN Blinkt DO12 Keine LP in Transportspur 1
H44 GN ON DO11 Steuerung Lautsprecher 2
H45 GN ON DO10 Steuerung Lautsprecher 1
H46 GN - DO9 Nicht benutzt
H47 ON - DO8 24V Interlock Haube 1 und 2 (Option)
LEDs Outputs X7qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H40 GN - DO7 Nicht benutzt
H41 GN ON DO6 Vakuumpumpe eingeschaltet (Option)
H42 GN OFF DO5 Öffnet das Hauptventil
H43 GN - DO4 Nicht benutzt
H36 GN ON DO3 Schaltet das Absperrventil BE-Einzug
H37 GN - DO2 Nicht benutzt
H38 GN ON DO1 Software_Ctrl On
Software bereit, Sicherheitskreis geschlossen
H39 GN - DO0 Nicht benutzt
4 Elektrik und Steuerung
4.10 I/O-Control-Unit tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 133
LEDs Inputs X6qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H34 GN - DI31 Nicht benutzt
H35 GN - DI30 Nicht benutzt
H32 GN - DI29 Nicht benutzt
H33 GN - DI28 Nicht benutzt
H30 GN - DI27 Nicht benutzt
H31 GN - DI26 Nicht benutzt
H28 GN - DI25 Nicht benutzt
H29 GN - DI24 Nicht benutzt
LEDs Inputs X5qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H26 GN - DI23 Nicht benutzt
H27 GN - DI22 Nicht benutzt
H24 GN - DI21 Nicht benutzt
H25 GN ON DI20 Not-Halt-Taster am Stellplatz 2 entriegelt
H22 GN - DI19 Nicht benutzt
H23 GN ON DI18 BE-Wagen an Stellplatz 2 eingezogen
H20 GN ON DI17 Haube an Stellplatz 2 geschlossen
H21 GN - DI16 Nicht benutzt
LEDs Inputs X4qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H18 GN ON DI15 Betriebsdruck erreicht
H19 GN - DI14 Nicht benutzt
H16 GN - DI13 Nicht benutzt
H17 GN ON DI12 Not-Halt-Taster am Stellplatz 1 entriegelt
H14 GN ON DI11 PowerEnable –Signal von der Stromversorgung
H15 GN ON DI10 BE-Wagen an Stellplatz 1 eingezogen
H12 GN ON DI9 Haube an Stellplatz 1 geschlossen
H13 GN ON DI8 Not-Halt-Taster am WPC entriegelt
LEDs Inputs X3qb [03052315-02] [03116049-01]
LED Farbe Status Signalname Beschreibung
H10 GN ON DI7 Vakuumpumpe eingeschaltet
H11 GN DI6 Nicht benutzt
H8 GN ON DI5 Stopp-Taster betätigt
H9 GN ON DI4 Start-Taster betätigt
H6 GN ON DI3 Temperaturüberwachung Ballastwiderstand
H7 GN ON DI2 Vakuumpumpe OK
H4 GN ON DI1 Steuerung_Ein-Signal aktiv
H5 GN ON DI0 Sicherheitsschleife geschlossen
