2 Grundmaschine 2.8 Pipettenwechsler und Abwurfbehälter 44 Serviceanleitung SIPLACE X-Serie S 06/2019 Abb.36: 40xx-Magazin [03101503-xx] Magazin für Pipetten der 40xx/60xx-Reihe Abb.37: Pipettenwechsler TwinStar (kurz)…
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S 06/2019 43
2.8 Pipettenwechsler und Abwurfbehälter
Sehen Sie dazu auch...
2 9.2 "BE-Einzug" [}364]
2.8.1 Pipettenwechsler und Pipettenstationen - Übersicht
Abb.31: Pipettenwechsler kurz [03103649‑xx]
Standard-Pipettenwechsler kurz
[03103649‑xx] für vier Magazine
Abb.32: Pipettenwechsler lang [03147324‑xx]
Standard-Pipettenwechsler lang
[03147324‑xx] für sechs Magazine
Abb.33: Pipettenwechsler lang
Pipettenwechsler lang
für SIPLACE C&P20 [03070123‑xx]
für SIPLACE C&P20M [03147324‑xx]
mit sechs Magazinen [00119715‑xx]
Abb.34: 20xx-Magazin [03066107-xx]
Magazin für Pipetten der 20xx-Reihe
Abb.35: 28xx-Magazin [03065782-xx]
Magazin für Pipetten der 28xx-Reihe
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
44 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.36: 40xx-Magazin [03101503-xx]
Magazin für Pipetten der 40xx/60xx-Reihe

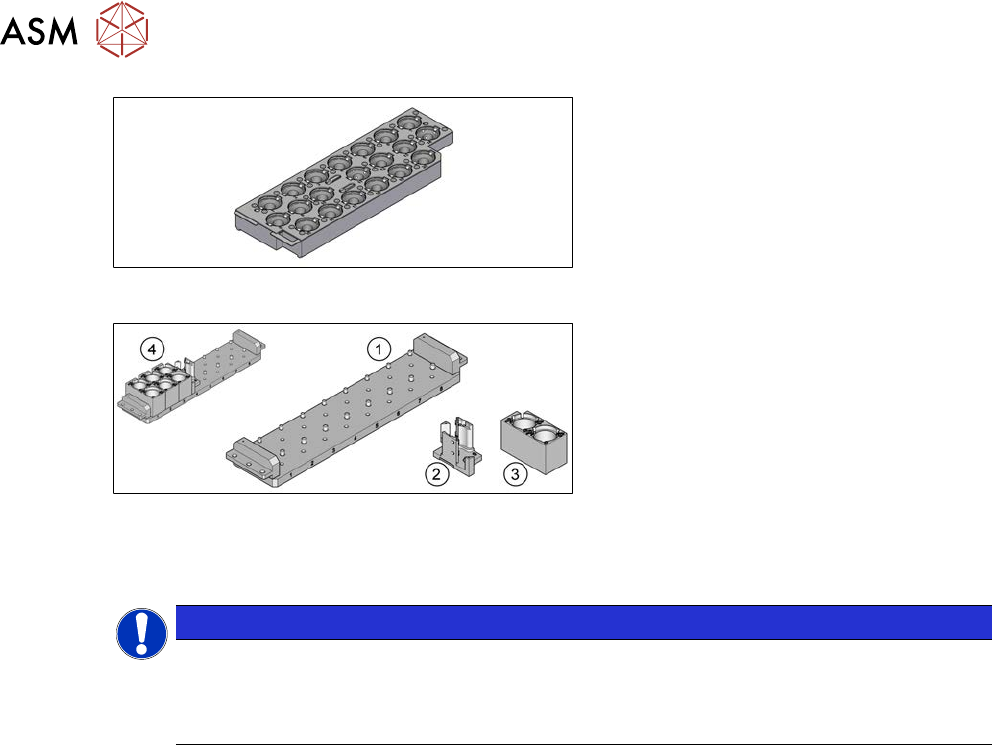

Abb.37: Pipettenwechsler TwinStar (kurz) [03062452‑xx]
1. Pipettenwechsler TwinStar (kurz)
[03062452‑xx]
2. Magazin für 1 Pipette [03001807-xx]
3. Magazin für 2 Pipetten [03005191-xx]
4. Pipettenwechsler in Standardkonfigura-
tion
1x Magazin für 1 Pipette
3x Magazin für 2 Pipetten
2.8.2 Pipettenwechsler tauschen
HINWEIS
Zweite Reihe, MTC2, WPC
Weitere Informationen zu Pipettenwechslern in zweiter Reihe und in Kombination mit
MTC2/WPC finden Sie in der Montageanleitung "PPW 2te Reihe - PPW vor MTC 2/
WPC" [DEEN:00197369‑xx].
Teile, Hilfsmittel und Werkzeug
Wählen Sie den entsprechenden Pipettenwechsler:
●
PPW Grundaufbau CPx/all komplett lang [03147324–xx] (ersetzt [03103514‑xx]
[03070123‑xx])
●
PPW CPx/alle kurz [03147925‑xx] (ersetzt [03103649-xx] [03062463-xx])
●
Pipettenwechsler CPP X-Serie [00119741-xx]
●
Pipettenwechsler C&P20 SX4/DX4 [00519851-xx]
●
Pipettenwechsler C&P20 SX1/SX2 [00519715-xx]
●
Pipettenwechsler Twin [03062452‑xx]
●
Ggf. PPW-Abstimmplatten [03021079-xx]
●
Tiefenmessschieber (300 mm) [03079617-xx]
●
Kunststoffplatte
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S 06/2019 45
Übersicht
Abb.38: Pipettenwechsler mit 4xxx-Magazinen
1. Vier Pipettenmagazine
2. Vier Befestigungsschrauben
3. Vier Kipphebel zur Entnahme der
Pipettenmagazine
4. Abdeckung auf der Unterseite
Unter der Abdeckung befindet sich die
komplette Elektronik und Pneumatik.
Abb.39: Übersicht Pipettenwechsler
1. Abdeckung (darunter die komplette
Elektronik und Pneumatik)
2. Pneumatischer Anschluss
3. Vier Befestigungsschrauben
4. Ventil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Entnehmen Sie alle Magazine.
► Entfernen Sie die vier Befestigungsschrauben.
► Stecken Sie alle elektrischen und pneumatischen Anschlüsse des Pipettenwechslers ab. Mar-
kieren Sie sich ggf. deren Positionen, um diese später wieder eindeutig zuordnen zu können.
► Achten Sie ggf. auf die Auflagebleche. Diese müssen beim Einbau an die ursprüngliche Stelle
montiert werden.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Wenn vorhanden: Kontrollieren Sie die Schalter am Pipettenwechsler (siehe 2.8.5 "Jumper am
Pipettenwechsler" [}48]).
●
Setzen Sie die Auflagebleche wieder ein. Kontrollieren Sie die mechanische Einbauhöhe des
Pipettenwechslers (siehe 2.8.4 "Einstellung der Höhe des Pipettenwechslers" [}47]).
