6 Portale 6.9 eSW Download (SW 70x) Serviceanleitung SIPLACE X-Serie S 06/2019 205 6.9 eSW Download (SW 70x) Abb.256: Bedienebene wählen ► Wählen Sie die Schaltfläche , um das Menü Maschine konfigurieren, aktualisieren …
6 Portale
6.8 Sensor, Motor und Führungswagen
204 Serviceanleitung SIPLACE X-Serie S 06/2019
6.8.2 X- und Y-Motor tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.8.3 Führungswagen tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.9 eSW Download (SW 70x)
Serviceanleitung SIPLACE X-Serie S 06/2019 205
6.9 eSW Download (SW 70x)

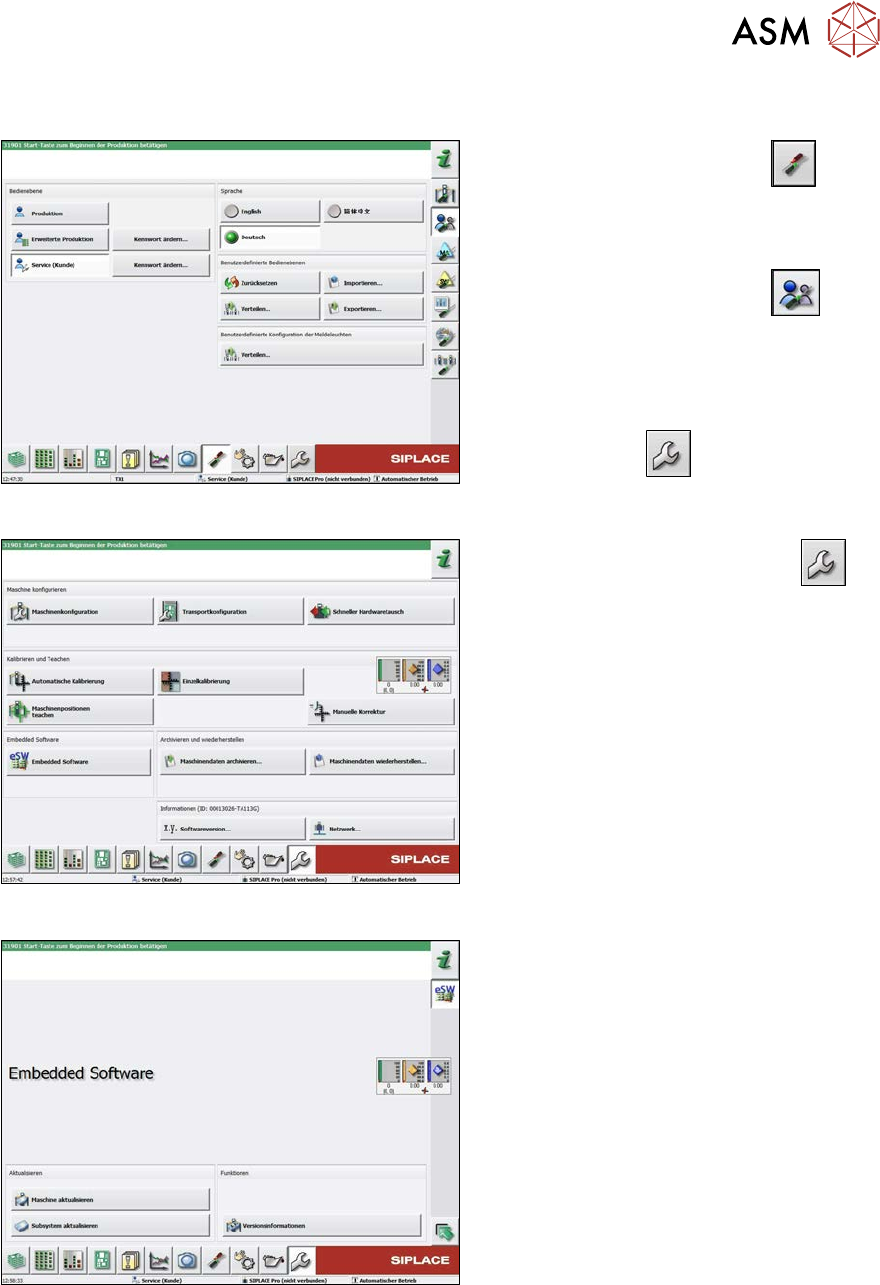

Abb.256: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
Abb.257: Service Menü
► Klicken Sie auf die Schaltfläche
,
um das Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche
Embedded Software.
Abb.258: Menü Embedded Software
Wählen Sie die benötigte Funktion:
► Klicken Sie auf die Schaltfläche
Maschine aktualisieren..., um die
gesamte Maschine zu überprüfen und
für mehrere Subsysteme einen eSW-
Download durchzuführen (siehe fol-
gende Abbildung).
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren..., um speziell
ein Subsystem auszuwählen, zu über-
prüfen und einen eSW-Download
durchzuführen.
► Klicken Sie auf die Schaltfläche Ver-
sionsinformation…, um die Versionen
aller Subsysteme, BIOS, Applikation
1/2/3/5 anzuzeigen.
6 Portale
6.9 eSW Download (SW 70x)
206 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.259: Subsystem wählen
► Wählen Sie das Subsystem für den
eSW Download.
► Klicken Sie auf die Schaltfläche Weiter.
Abb.260: Menü Maschine aktualisieren
1. Auswahl-Schaltflächen:
BIOS
Applikation 1
Applikation 2
Applikation 3
2. Zeigt den Status der einzelnen Subsys-
teme an
3. Update-Information
Hier sehen Sie wie viele Subsysteme
noch heruntergeladen werden müssen.
4. Startet den Download
