9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 387
9.3.7 Betätiger/Schutzwinkel tauschen
Teile, Hilfsmittel und Werkzeug
00376503-xx Satz Torx-Winkelschraubendreher mit Kugelkopf
Torx-Schlüssel TX20 mit Bohrung
00353832-xx Inbusschlüsselsatz
00334892‑xx Loctite 243
Abb.507: Betätiger
1. Betätiger AZ335 Schmersal
[03013488‑xx]
2. Schutzwinkel: Halter und Schutz für
Betätiger [03095447‑xx]
●
Torx-Schlüssel TX20 mit Bohrung (für
Schraube ISO 7380-TX mit Pin - M4)
Ausbau
► Entfernen Sie die beiden Befestigungsschrauben des Betätigers/Schutzwinkels und nehmen
Sie den Betätiger/Schutzwinkel ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
Montieren Sie den Betätiger mit zwei Befestigungsschrauben am Schutzwinkel (Drehmoment
2,0Nm, Loctite 243) fest.
► Stellen Sie den Betätiger wie folgt ein:
Einstellung
Abb.508: Einstellung Betätiger
► Stellen Sie den Betätiger mit Hilfe der
Einstellschraube(3) ein.
Zwischen der Oberkante(1) des
Tisches und dem Betätiger(2) muss
ein Winkel von 13°+/‑1° eingestellt
werden.
Der Betätiger muss, ohne am Kunst-
stoff zu schleifen, in den Sicherheits-
schalter gleiten.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
388 Serviceanleitung SIPLACE X-Serie S 06/2019
9.4 Docking-Station für BE-Wagen
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
9.4.1 Docking-Station für BE-Wagen – Übersicht

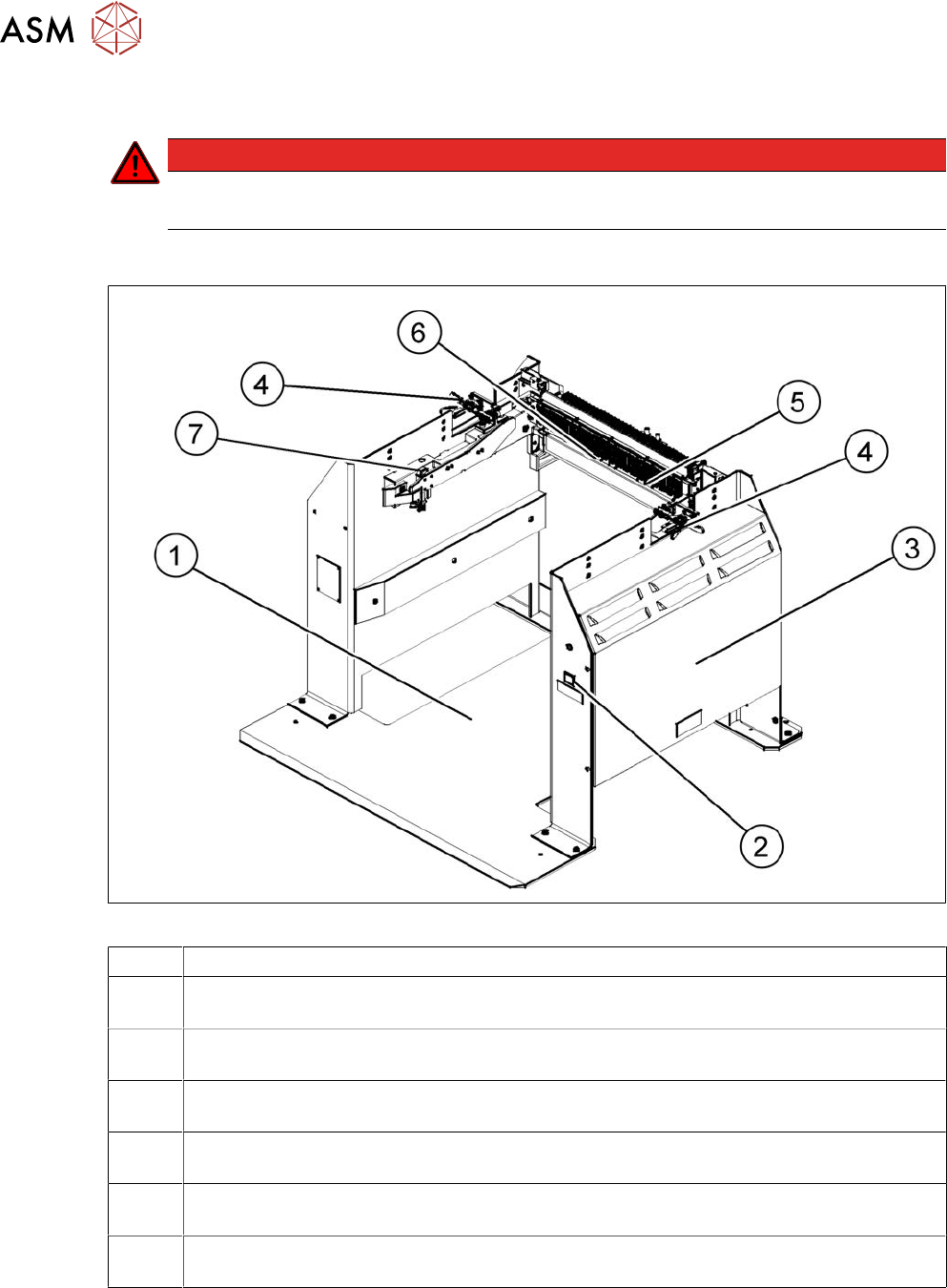

Abb.509: Docking-Station – Vorderseite
1 Docking-Station – komplett [00116933‑xx]
2 Drucktaster für Entriegelung [00334095-xx]
9.4.10 "Drucktaster für Entriegelung tauschen" [}402]
3 Netzteil und Druckregelventil für Verriegelungszylinder (hinter der Abdeckung)
9.4.2 "Netzteil tauschen" [}390]
4 Waagrechtspanner [03025104-xx]
9.4.5 "Waagrechtspanner tauschen" [}394]
5 Förderer-Entriegelung 40-fach [03011582‑xx]
9.4.7 "40-fach Förderer-Entriegelung tauschen" [}397]
6 Feeder Control Unit (FCU)
9.4.8 "Feeder-Control-Unit (FCU) tauschen" [}398]
7 Kurzhubzylinder der Sperreinheit [03034831‑xx]
9.4.4 "Kurzhubzylinder der Sperreinheit tauschen" [}392]
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 389
Abb.510: Docking-Station – Rückseite
1 Steuerventil [03003489-xx]
9.4.11 "Steuerventil tauschen" [}404]
2 Ein/Aus-Schalter
3 Feinsicherung [03033387‑xx]
9.4.3 "Feinsicherung tauschen" [}391]
4 Druckregelventil für Bulkcase-Feeder und Hauptanschluss (5,5bar)
9.4.6 "Positions-Endschalter der BE-Wagenverriegelung tauschen" [}395]
9.4.9 "Kopplung - Erdung und Druckluft für Bulk-Case tauschen" [}401]
