8 Kopftausch 8.7 SIPLACE Twin tauschen 326 Serviceanleitung SIPLACE X-Serie S 06/2019 8.7 SIPLACE Twin tauschen Teile, Hilfsmittel und Werkzeug ● Wählen Sie den entsprechenden Bestückkopf: – Twin Pick&Place-Modul [03…
8 Kopftausch
8.6 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 325
Umbau auf eine andere Einbauhöhe

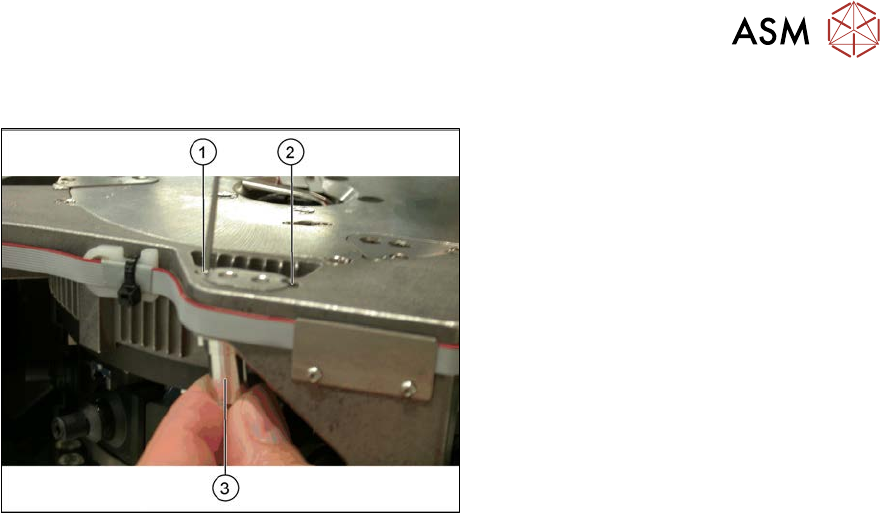

Abb.411: Umbau
1. Bohrung für die Befestigungsschraube
der Hülse in Position "Kopf unten"
2. Bohrung für die Befestigungsschraube
der Hülse in Position "Kopf oben"
3. Hülse
Alle vier Hülsen und die Haltelasche müssen
entweder in der Position oben oder unten
befestigt sein.
Zum Versetzen der Hülsen gehen Sie wie
folgt vor:
► Entfernen Sie die Befestigungsschrau-
ben der Hülsen.
► Bringen Sie die Hülsen in die korrekte
Position und befestigen Sie diese wie-
der.
► Führen Sie diese Schritte für alle vier
Befestigungshülsen und die Haltela-
sche des Kopfes durch.
8 Kopftausch
8.7 SIPLACE Twin tauschen
326 Serviceanleitung SIPLACE X-Serie S 06/2019
8.7 SIPLACE Twin tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den entsprechenden Bestückkopf:
– Twin Pick&Place-Modul [03033628-xx]
– Twin Pick&Place-Modul THK R2 [03097485-xx]
●
Drehmomentschraubendreher 1-5 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Verlängerung/gerade [03043440-xx]
●
Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Bei weiterführenden Arbeiten am Bestückkkopf:
Kopfständer [03056231‑xx]
Serviceanleitung "Twin/VHF" [DE: 00197468-xx]. [EN: 00197469-xx]
Job Card "Preventive Maintenance Twin" [DE:00197604‑xx] [EN:00197603‑xx] (weitere
Sprachen verfügbar)
Übersicht
Der Twin besteht aus zwei identischen Twin-Segmenten, welche um 180° gedreht montiert sind.
HINWEIS
Modul 1 und 2
Der Ausbau wird hier für Modul1 (links) beschrieben. Der Ausbau an Modul2 (rechts)
erfolgt analog.
► Bei älteren Twin muss für den Ausbau von Modul 2 ggf. zuerst das Modul1 ausgebaut
werden. Beim Einbau muss entsprechend erst Modul2 montiert werden, dann Modul1.
► Bei neueren Twin können die Module einzeln aus- und eingebaut werden.
Abb.412: Unverlierbare Schrauben
HINWEIS!
Bei Modulen mit unverlierbaren
Schrauben(1) müssen diese
Schrauben je nach Montagepositi-
on auf die andere Seite umgebaut
werden.
.
8 Kopftausch
8.7 SIPLACE Twin tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 327
Beachten Sie die verschiedenen Schlauchlängen:
Bezeichnung Art.-Nr. Länge
Weitere Schläuche an der Maschine:
Gelieferter Schlauch „Silikonschlauch. Di8 Da12 elektrisch
leitfähig 1m“
03006727Sxx
●
Kühlluftschlauch X-Motor
03006777-xx 180 mm
●
Kühlluftschlauch P&P-Modul rechts
03006779-xx 395 mm
●
Kühlluftschlauch P&P-Modul links
03006780-xx 230 mm
●
Kühlluftschlauch X-Motor TX
03126503-xx 210 mm
●
Kühlluftschlauch X-Motor gedrehtes Portal
03059420-xx 440 mm
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
Abb.413: Anschlüsse
► Bringen Sie das Portal in eine geeig-
nete Arbeitsposition.
► Stecken Sie den pneumatischen
Anschluss am Twin-Vakuumerzeuger
zum Pneumatikverteiler(1) und dem
Schalldämpfer ab.
► Ziehen Sie den Abluft-Silikonschlauch
am Vakuumerzeuger des Twin(4) ab.
► Stecken Sie den pneumatischen
Anschluss am Pneumatikverteiler(1)
zum Twin-Rückholzylinder ab.
► Stecken Sie die Flachbandkabel(2)
von der Kopf-Hauptplatine(3) am Twin
ab.
Abb.414: Kamerasichtblende
► Entfernen Sie die Kamerasicht-
blende(1). Diese ist mit zwei schwar-
zen Schrauben(2) befestigt.
HINWEIS!
Verwenden Sie für die Befestigung der
Kamerasichtblende ausschließlich
diese schwarzen Schrauben. So ver-
meiden Sie Reflexionen beim Vermes-
sen von Bauteilen mit der stationären
Kamera.
.
