6 Portale
6.4 Kabelschlepp und Leiterplatten
162 Serviceanleitung SIPLACE X-Serie S 06/2019
6.4 Kabelschlepp und Leiterplatten
6.4.1 Kabelschlepp tauschen
HINWEIS
Beispielhafte Darstellung
Der Tausch des Kabelschlepps ist am Beispiel von Portal 3 beschrieben. Der Tausch an
anderen Portalen erfolgt analog.
Wählen Sie den zutreffenden Kabelschlepp:
Maschinen mit Seriennummer bis einschließlich Gxxxx
Maschinentyp
Portal
Kabelschlepp Y SIPLACE Kabelschlepp X SIPLACE
X3 S 1 SX4a vario 2P U [03103485-xx] SX4a vario 2P [03103478-xx]
4 SX4a vario 2P G [03103546-xx] SX4a vario 2P [03103478-xx]
3 SX3a vario [03103558-xx] SX4a vario 2P [03103478-xx]
X4 S 1+3 SX4a vario 2P U [03103485-xx] SX4a vario 2P [03103478-xx]
2+4 SX4a vario 2P G [03103546-xx] SX4a vario 2P [03103478-xx]
X4i S 1+3 SX4a vario 2P U [03103485-xx] SX4a vario 2P [03103478-xx]
2+4 SX4a speed 2P G [03103351-xx] SX4a speed 2P G [03103359-xx]
Maschinen mit Seriennummer ab Hxxxx
Maschinentyp
Portal
Kabelschlepp Y SIPLACE Kabelschlepp X SIPLACE
X3 S 1 X4S GigE 2P U [03104774-xx] X4S GigE 2P U [03104776-xx]
4 X4S GigE 2P G [03104780-xx] X4S GigE 2P U [03104776-xx]
3 X3S GigE [03104777-xx] X4S GigE 2P U [03104776-xx]
X4 S 1+3 X4S GigE 2P U [03104774-xx] X4S GigE 2P U [03104776-xx]
4+2 X4S GigE 2P G [03104780-xx] X4S GigE 2P U [03104776-xx]
X4i S 1+3 X4S GigE 2P U [03104774-xx] X4S GigE 2P U [03104776-xx]
4+2 X4iS GigE 2P G [03104773-xx] X4iS GigE 2P G [03104768-xx]
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 163
Übersicht

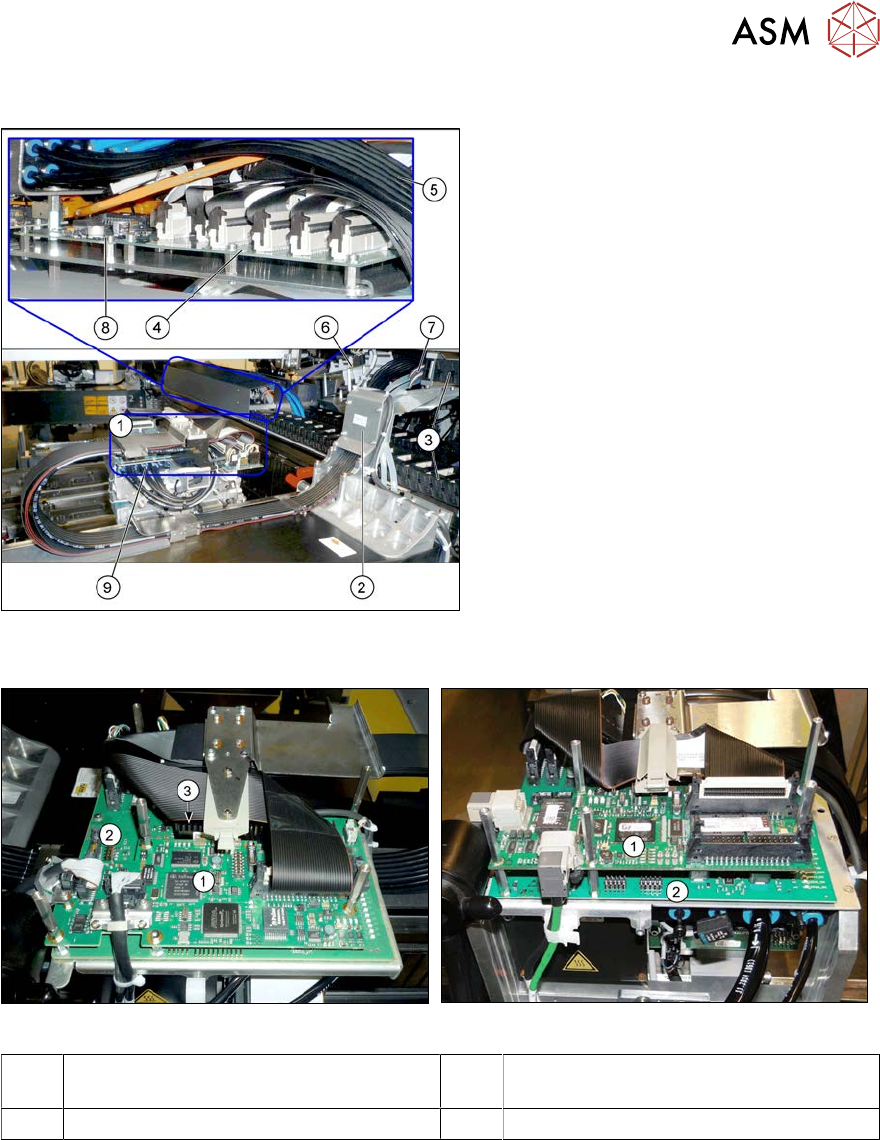

Abb.198: Übersicht Kabelschlepp (am Beispiel "bis Gxxxx",
ohne GigE)
1. Platinen auf dem Portal (hier ohne Pla-
tinenabdeckung)
2. Kabelschleppkonsole
3. Energieführungskette
4. Schleppinterface Portal
5. Pneumatikschläuche zum Pneumatik-
verteiler (Im Maschinenständer)
6. Portalinterface
7. Anschlussstück für Kühlschläuche zum
Y-Motor
8. Vision Hotlinkadapter VHA
[03050555‑xx]
9. Pneumatikverteiler
Abb.199: Platinen auf dem Portal (bis Gxxxx, ohne GigE)
Abb.200: Platinen auf dem Portal (ab Hxxxx, mit GigE)
1 Vision-Board-Spread-Spectrum / Vision-
Head-Interface (VHI)
2 Kopf-Interface
3 Power-Cube auf dem Kopf-Interface
