7 Transport 7.3 Hubtisch 216 Serviceanleitung SIPLACE X-Serie S 06/2019 ► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die Maschine gegen Wiedereinschalten. 1.2 "Was vor …
7 Transport
7.3 Hubtisch
Serviceanleitung SIPLACE X-Serie S 06/2019 215
7.3 Hubtisch
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
7.3.1 Hubtischplatte tauschen
Teile, Hilfsmittel und Werkzeug
●
Einfachtransport SIPLACE X-Serie S:
Hubtischplatte komplett 701 mm [03088801‑xx]
●
Doppeltransport SIPLACE X-Serie S:
Hubtischplatte 1 komplett 350 mm [03088811-xx]
Hubtischplatte 2 komplett 350 mm [03093910-xx]
Übersicht

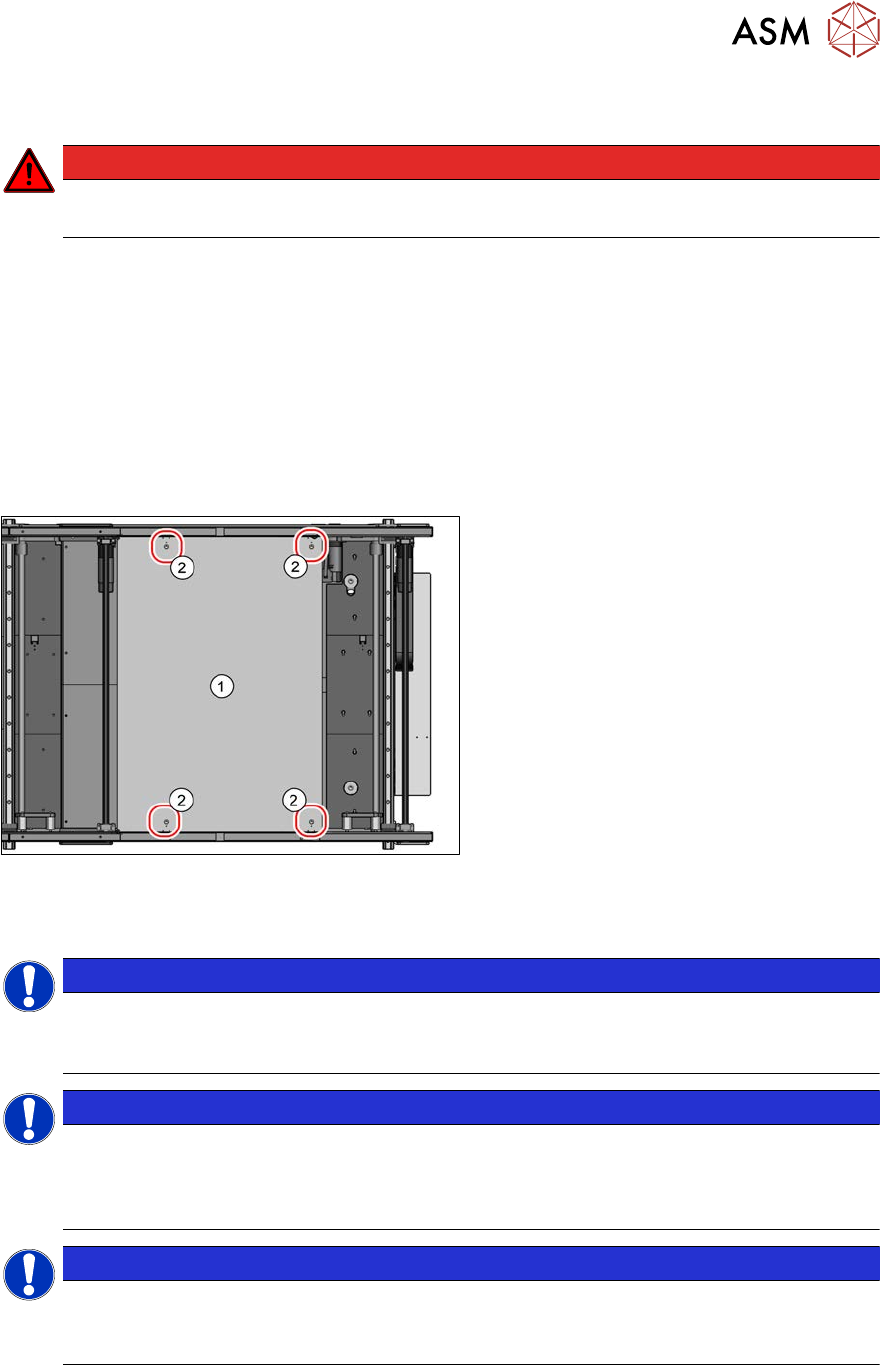

Abb.270: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtisch-
platte
Ausbau
HINWEIS
Einfach-, Doppeltransport
Der Tausch wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) darge-
stellt. Der Tausch am Einfachtransport (ET) erfolgt analog.
HINWEIS
Hubtisch bleibt in der oberen Position stehen?
Sollte der Hubtisch in der oberen Position stehen bleiben und nicht abgesenkt werden kön-
nen, so kann die Hubtischplatte nicht demontiert werden. Rufen Sie in diesem Fall den
SIPLACE-Service.
HINWEIS
Hubtischplatten-Führungen
► Achten Sie darauf die Hubtischplatten-Führungen nicht zu vertauschen. Ansonsten
müssen Sie die Parallelität der Hubtischplatten neu einstellen.
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
7 Transport
7.3 Hubtisch
216 Serviceanleitung SIPLACE X-Serie S 06/2019
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie die Hubtisch-
platte aus der Maschine. Die Hubtischplatte ist auf den Hubtischplatten-Führungen verstiftet,
kann aber leicht heruntergezogen werden.
Abb.271: Hubtischplatten-Führungen
► Markieren Sie sich die Positionen der
Hubtischplatten-Führungen(1) für den
späteren Wiedereinbau. Diese sollten
nicht vertauscht werden. Ansonsten
müssen Sie die Parallelität der Hub-
tischplatten neu einstellen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Die Hubtischplatte muss beim Einsetzen in die Stifte der Hubtischplatten-Führungen hinein-
gleiten.
●
Überprüfen Sie die Parallelität der Hubtischplatte.
7.3.5 "Parallelität und Höhe der Hubtischplatte einstellen" [}220]
7 Transport
7.3 Hubtisch
Serviceanleitung SIPLACE X-Serie S 06/2019 217
7.3.2 Hubtisch-Motor tauschen
Teile, Hilfsmittel und Werkzeug
●
BLDC Motor BG65x50 komplett mit Kabel und Stecker [03088241-xx]
Übersicht
Abb.272: Hubtischmotor eingebaut
1. Hubtischplatten-Führungen
2. Hubtischmotor
3. Platine Transportsteuerung
4. Befestigungsschrauben des Haltewin-
kels am Hubtischmotor
Abb.273: Hubtischmotor ausgebaut
1. Hubtischmotor
2. Elektrische Anschlüsse des Hubtisch-
motors
3. Haltewinkel des Hubtischmotors
4. Anschlag der Motorkurbel für Montage
in Transportspur 2 (links)
5. Alternative Montageposition des
Anschlags für Montage in Transport-
spur 1 (rechts)
6. Verbindung zum Gestänge des Hubti-
sches
7. Motorkurbel
8. Klemmschraube der Motorkurbel
9. Befestigungsschrauben (4x) des Hub-
tischmotors am Haltewinkel (teilweise
von der Motorkurbel verdeckt)
