9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
404 Serviceanleitung SIPLACE X-Serie S 06/2019
9.4.11 Steuerventil tauschen
Teile
Abb.536: Steuerventil
03003489-xx Steuerventil
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Aus- und Einbau
1
Abb.537: Steuerventil ausbauen
GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter und ziehen Sie den
Netzstecker.
Schalten Sie die Druckluft ab.
.
► Ziehen Sie die elektrischen und pneu-
matischen Anschlüsse am Steuer-
ventil(1) ab.
► Entfernen Sie die Befestigungsschrau-
ben des Steuerventils und nehmen Sie
das Steuerventil ab.
► Montieren Sie das neue Steuerventil.
► Stellen Sie die elektrischen und pneu-
matischen Steckverbindungen wieder
her.
9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
Serviceanleitung SIPLACE X-Serie S 06/2019 405
9.5 Manueller Tisch und JEDEC Tray Feeder
HINWEIS
Siehe Montageanleitung
Für Informationen zum manuellen Tisch und zum JEDEC Tray Feeder lesen Sie folgende
Dokumente:
► Montageanleitung "JEDEC Tray Feeder – X-Serie S" [00197446‑xx]
► Bedienungsanleitung "JEDEC Tray Feeder" [00197446‑xx]
9.5.1 Manueller Tisch

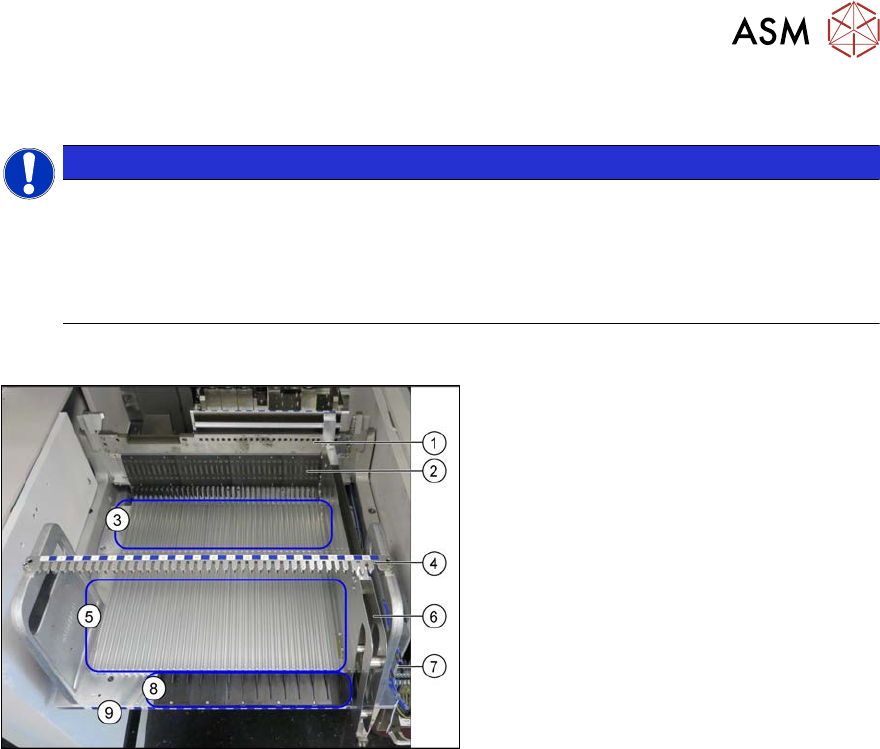

Abb.538: Manueller Tisch
1. Fixierleiste
2. FCU
3. Führungsprofile auf dem Vorderteil
4. Fixierleiste
5. Führungsprofile auf dem Rückteil
6. Markenfeeder
7. Pneumatik
8. Förderer-Einführungen
9. Stellplatz für den JTF
9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
406 Serviceanleitung SIPLACE X-Serie S 06/2019
9.5.2 SIPLACE JTF-S
Abb.539: SIPLACE JTF-S – Vorderseite
SIPLACE JTF-S [166670]:
1. Trayklemmung
2. Transportriemen
3. Zurückstoßeinheit / Return Tray Pusher
4. Steuerung des Feeders (hinter
Abdeckung)
Abb.540: SIPLACE JTF-S – Rückseite
1. Manuelle Bedienung / Panel
2. Entladerichtung der leeren JEDEC-
Trays
3. Pick-Position der Trays
4. Steuerung des Feeders (Rückseite)
5. Schalter Tray Dick / Dünn
6. Lift der Trays
