6 Portale 6.5 GCU und MGCU 186 Serviceanleitung SIPLACE X-Serie S 06/2019 6.5.2 Lüfter GCU tauschen Teile, Hilfsmittel und Werkzeug Abb.233: Übersicht – Lüfter an der GCU 1. Lüfter GCU [03060954-xx] 2. Spreiznieten aus …
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 185
6.5 GCU und MGCU
6.5.1 GCU tauschen
HINWEIS
MGCU oder GCU
GCUs und MGCUs sind nicht kompatibel. Eine GCU muss immer gegen eine GCU, eine
MGCU immer gegen eine MGCU getauscht werden.
Ab Seriennummer Hxxxx werden nur noch MGCUs verbaut. Lesen Sie dazu Abschnitt
6.5.4 "MGCU tauschen" [}188].
Teile, Hilfsmittel und Werkzeug
●
Positionierregler Portalachsen GCU [03052200-xx]
Übersicht

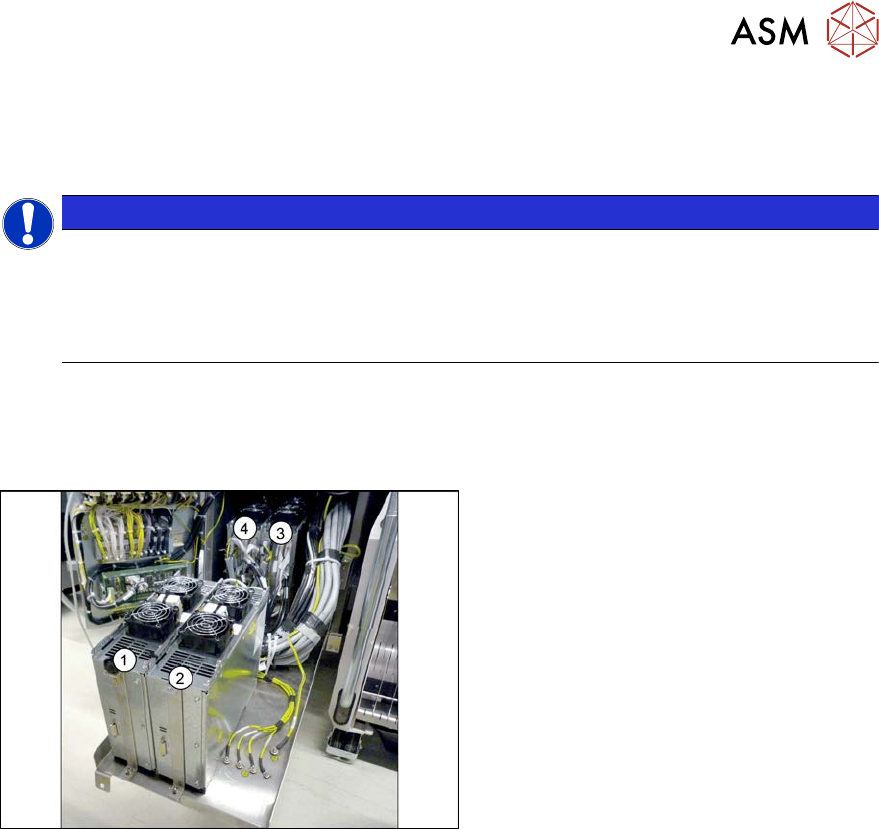

Abb.232: Übersicht GCUs
1) bis 4) GCUs
Die GCUs befinden sich im Einschub zwi-
schen den Stellplätzen 1 und 2.
Die Zuordnung der GCUs zu den Portalen
unterscheidet sich je nach Maschinentyp.
Beachten Sie dazu Abschnitt 6.5.3 "Über-
sicht GCUs" [}187].
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie alle Kabel an der GCU ab. Markieren Sie sich ggf. deren Positionen, so dass Sie
diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben der Halterung und nehmen Sie die Halterung ab.
► Nehmen Sie die GCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Stellen Sie an der GCU mittels der DIP-Schalter die korrekte Portal-ID ein.
6.5.3 "Übersicht GCUs" [}187]
– Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch.
6.9 "eSW Download (SW 70x)" [}205]
6 Portale
6.5 GCU und MGCU
186 Serviceanleitung SIPLACE X-Serie S 06/2019
6.5.2 Lüfter GCU tauschen
Teile, Hilfsmittel und Werkzeug
Abb.233: Übersicht – Lüfter an der GCU
1. Lüfter GCU [03060954-xx]
2. Spreiznieten aus Kunststoff
(Schnappniete DRM 4x4,5-5,5 sw
SR-4070B [03106012-xx])
Diese sind im Lieferumfang des Lüfters
enthalten.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie das Kabel zum Lüfter ab. Markieren Sie sich ggf. die Position, so dass Sie dieses
später wieder eindeutig zuordnen können.
► Ziehen Sie die vier Spreiznieten des Lüfters heraus und nehmen Sie den Lüfter ab.
HINWEIS
Zweiteilige Spreiznieten
Die Spreiznieten sind zweiteilig.
► Ziehen Sie zuerst den mittleren Stift heraus, dann kann der untere Teil leicht heraus-
gezogen werden.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Die Spreiznieten sind zweiteilig. Stecken Sie zuerst den unteren Teil in das Loch und fixie-
ren Sie diesen dann mit dem Oberteil.
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 187
6.5.3 Übersicht GCUs

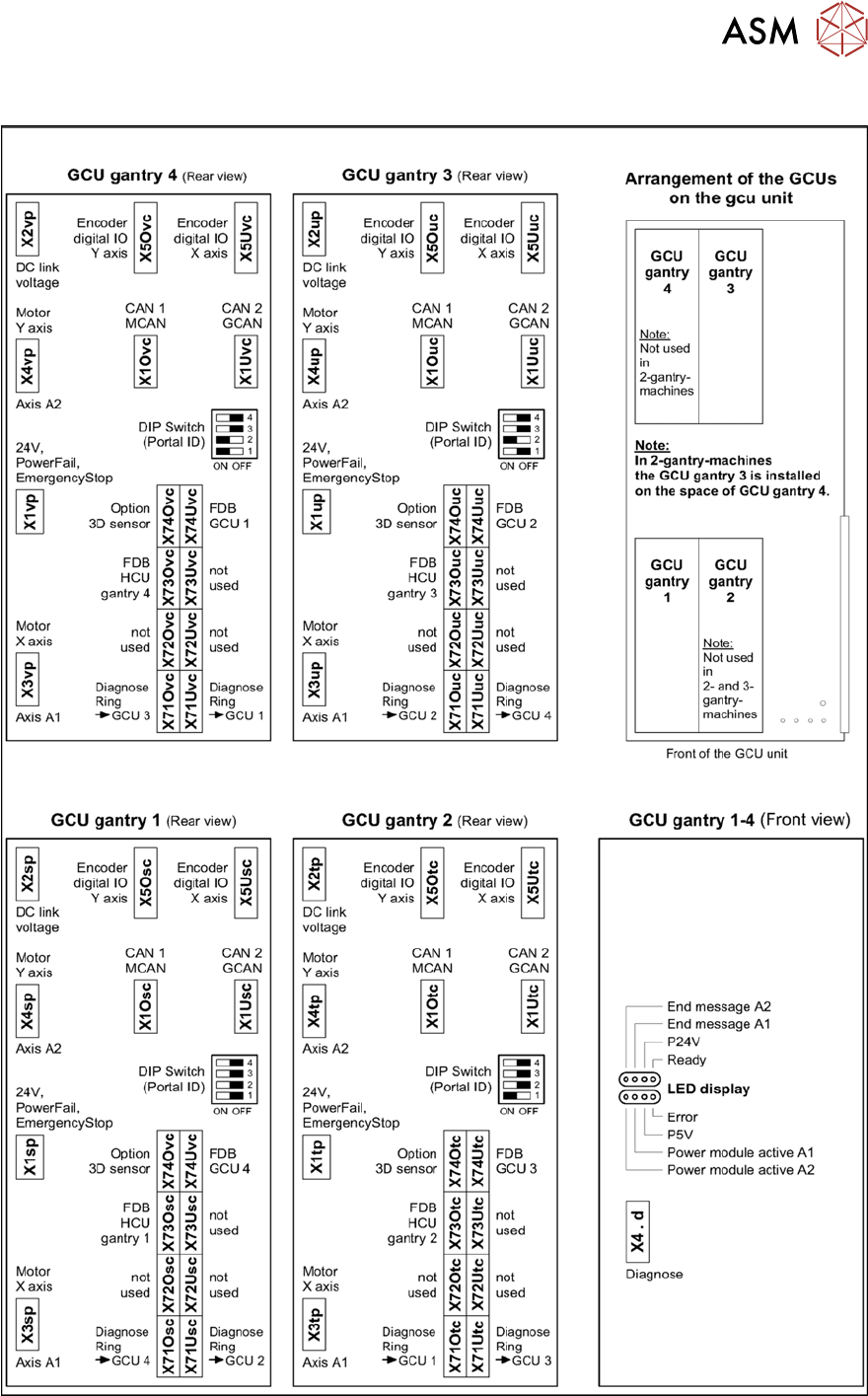

Abb.234: Übersicht GCUs
