9 Bauelemente-Zuführung
9.1 Schneidgerät
358 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.12 Schneidgerät-Kabel tauschen
Teile
03063590-xx Schneidgerät-Kabel X-Serie
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht

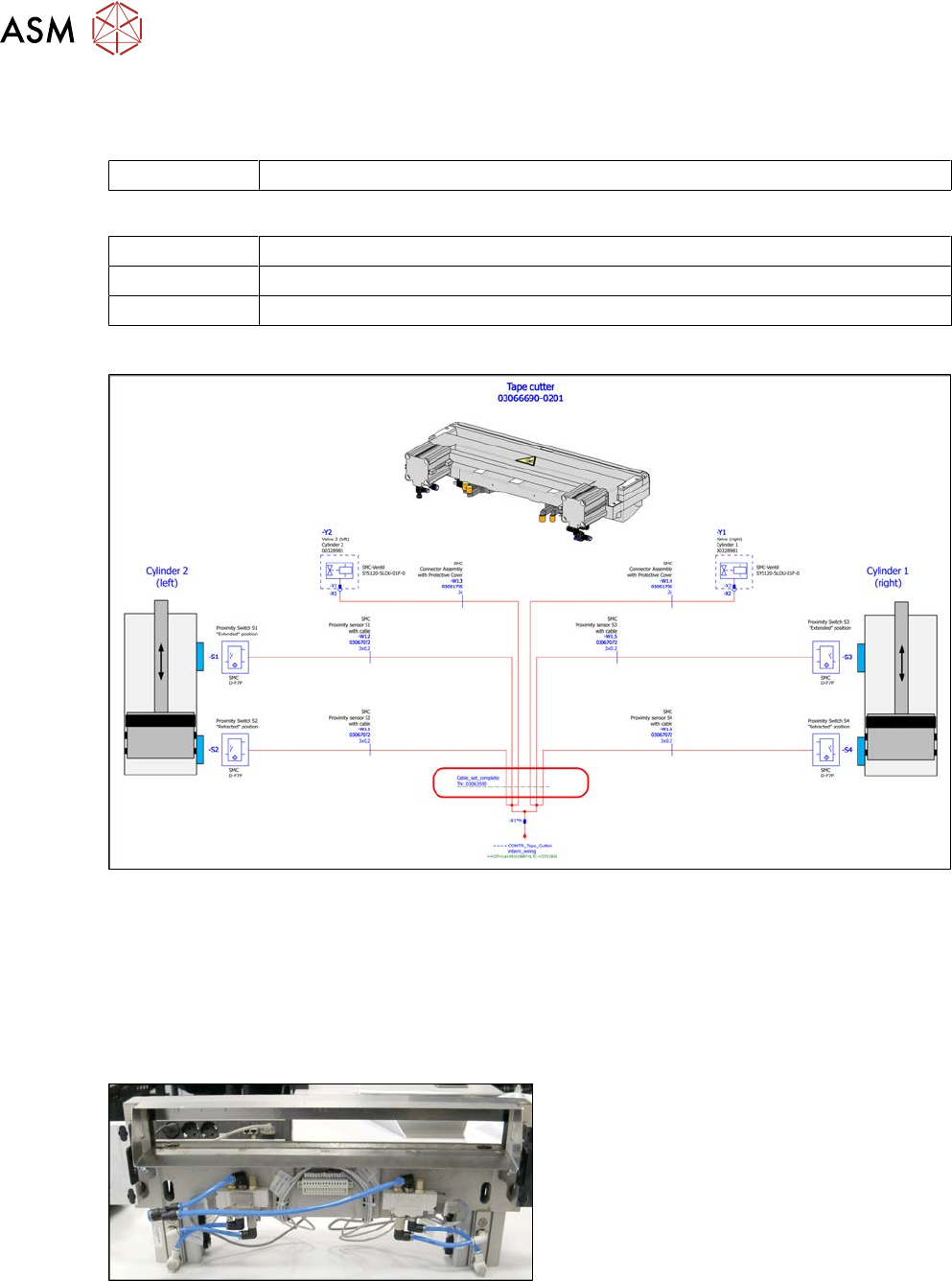

Abb.465: Elektrische Anschlüsse
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
Abb.466: Schneidgerät-Kabel
► Stecken Sie alle Sensoren und Stecker
ab und bauen Sie den Kabelsatz kom-
plett aus.
Markieren Sie die Position der alten Sen-
soren, vor allem der Sensoren, die für die
Positionierung der Kurzhubzylinder ver-
antwortlich sind.
Einbau
► Installieren Sie den neuen Kabelsatz und stellen Sie die Sensoren auf die korrekte Position ein.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
●
Bringen Sie ggf. Kabelbinder an (Zugentlastung).
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 359
9.1.13 Drosselventil tauschen
Teile

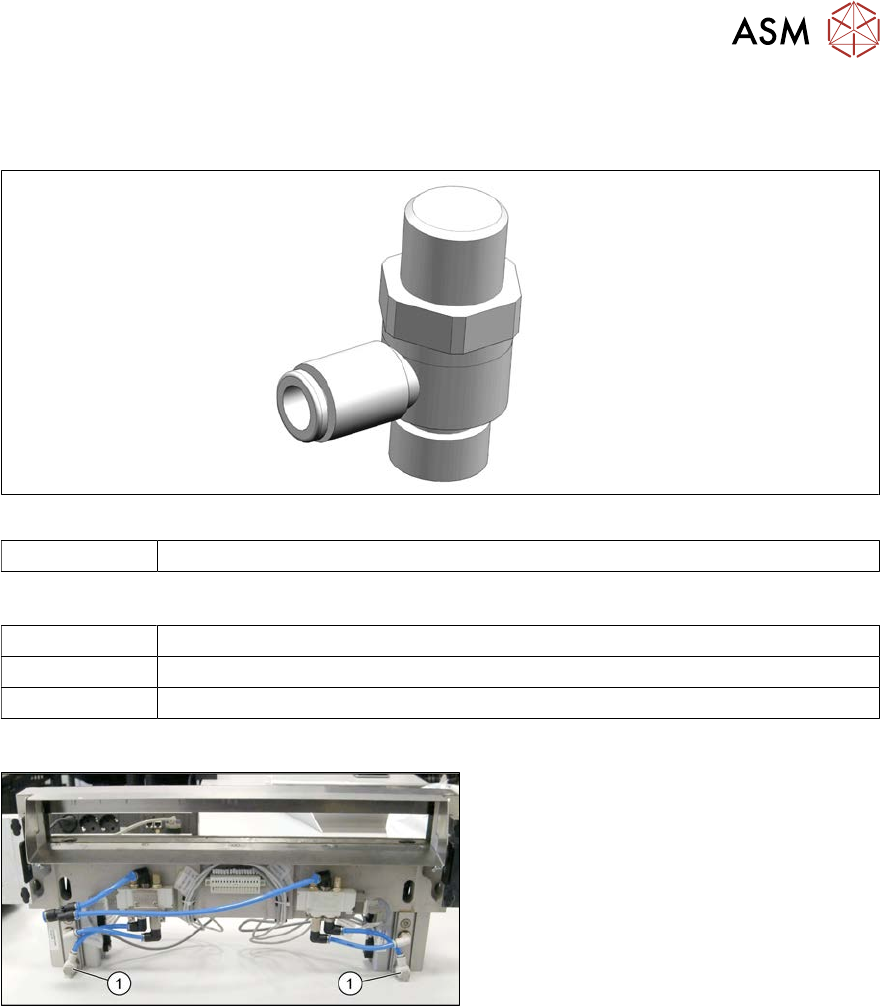

Abb.467: Drosselventil
03000600‑xx Drosselventil AS2201F-02-06SA
Hilfsmittel und Werkzeug
00096290-xx Gabelschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.468: Drosselventile am Schneidgerät
1. Drosselventile
Die Drosselventile sind an den unteren Seite
des Kurzhubzylinders angebracht.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx]
9 Bauelemente-Zuführung
9.1 Schneidgerät
360 Serviceanleitung SIPLACE X-Serie S 06/2019

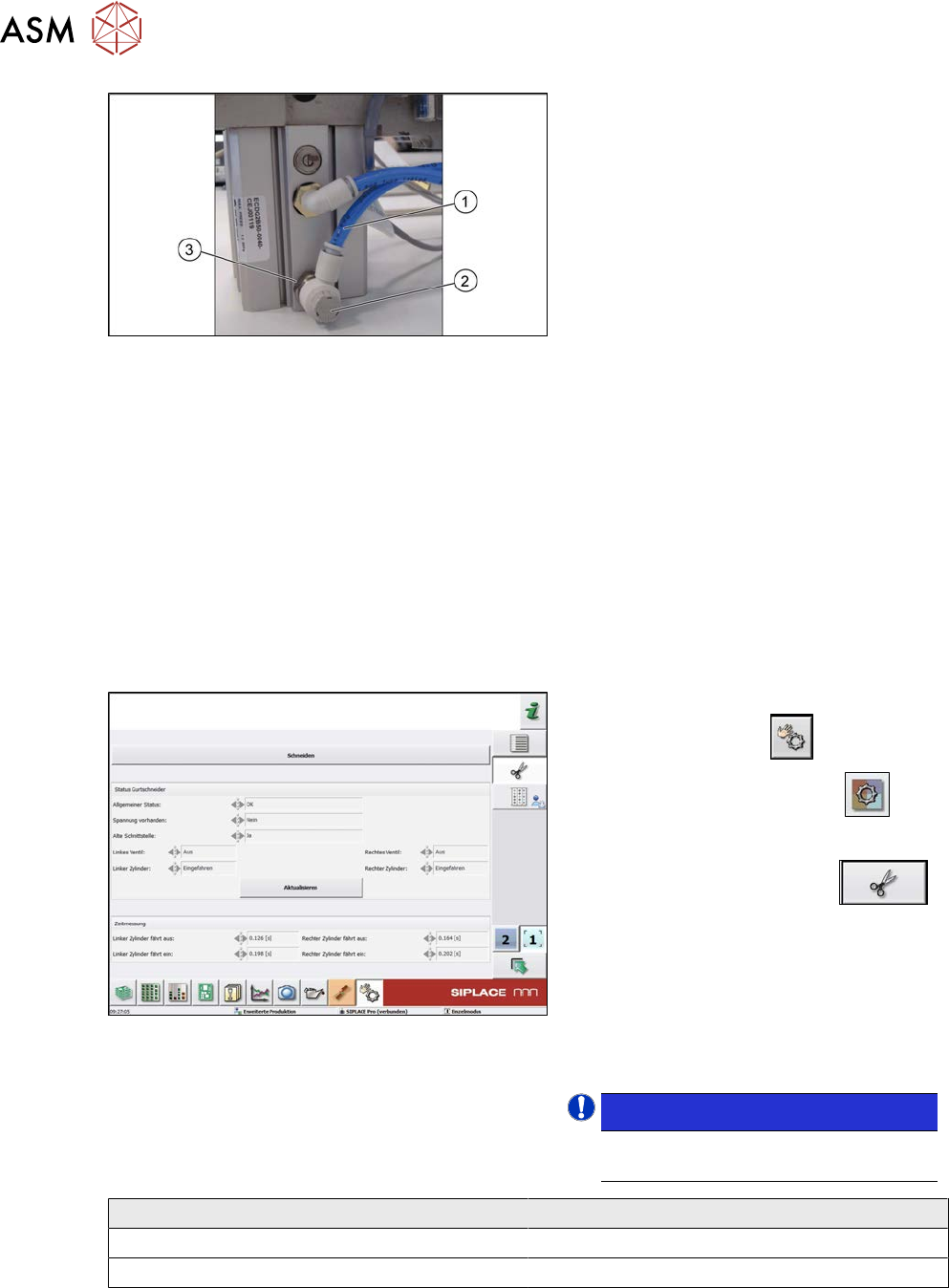

Abb.469: Drossel ausbauen
► Stecken Sie den Luftschlauch(1) von
der Drossel ab(2).
► Drehen Sie die Drossel in Richtung "-"
und zählen Sie die Umdrehungen.
Schreiben Sie die Anzahl auf.
► Entfernen Sie die Drossel mit einem
Gabelschlüssel SW17(3).
Einbau
► Bauen Sie die neue Drossel ein. Achten Sie auf die Silikondichtung.
► Schließen Sie die Drossel komplett in Richtung "-" und öffnen Sie sie wieder durch Drehen
der aufgeschriebenen Umdrehungen in Richtung "+".
So ist eine funktionierende Voreinstellung gesichert, auf deren Basis später die finale
Einstellung aufsetzen kann.
► Schließen Sie den Luftschlauch an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Stellen Sie die neue Drossel ein (siehe unten).
9.1.13.1 Zeiten für die Einstellung der Drossel am Schneidgerät (ab SW707.1)
Abb.470: Messzeiten
► Wechseln Sie zu Sensoren und Funk-
tionen überprüfen
.
► Wählen Sie die Schaltfläche
.
► Wählen Sie Stellplatz.
► Wählen Sie die Schaltfläche
.
► Wählen Sie Schneiden, um den Test
zu starten.
Sie müssen mindestens zweimal die
Schaltfläche Schneiden wählen (ein-
mal pro Seite).
Wiederholen Sie, wenn nötig.
► Prüfen Sie die gemessenen Zeiten.
HINWEIS!
Die zulässigen Messbereiche werden
von der Software bereit gestellt.
.
Schneidgerät Zeit
Messer ausfahren 175 bis 200 ms
Messer einfahren 200 bis 250 ms
► Falls erforderlich: Ändern sie die Zeit durch Einstellen der Drosseln an den Kurzhubzylindern.
