3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 77
Einbau
Einstellungen des Motorschutz-Auslöseblocks
Motorschutz-
Auslöse-
block
Gelbe Einstellscheibe
für Überstrom-Auslö-
seschwelle
Rote Einstellscheibe
für Kurzschluss-
strom-Auslöse-
schwelle
X-Serie/SX4/DX4 bei
3x208V~+/‑5% (USVersion)
ZM-32-PKZ2 24 A 375 A
X-Serie/SX4/DX4 bei
3x400V~+/‑5%
ZM-16-PKZ2 16 A 200 A
Abb.82: Motorschutz-Auslöseblock – Einstellungen
► Prüfen Sie die Auslöseschwelle für den
Überstrom (gelbe Einstellscheibe(1)).
► Prüfen Sie die Auslöseschwelle für den
Kurzschlussstrom (rote Einstell-
scheibe(2)).
► Setzen Sie den Motorschutz-Auslöser-
block ein.
► Schieben Sie die gelbe Sicherungs-
lasche nach unten.
► Schließen Sie die graue Schutzklappe.
► Drehen Sie den Drehschalter im Uhr-
zeigersinn bis zum Anschlag.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
78 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.21 Motorschutzschalter PKE32/XTU-32 tauschen
VORSICHT
Neue Version
Verwechseln Sie diese Version des Motorschutzschalters nicht mit der alten Version.
Achten Sie insbesondere auf die Einstellungen.
HINWEIS
Fehlende Achsstütze
Die Maschine wird mit Hilfe einer Verlängerungsachse über den Motorschutzschalters ein-
bzw. ausgeschaltet. Beim Einfädeln des Türkupplungsgriffs auf die Verlängerungsachse
des Motorschutzschalters kann es zu einer Schrägstellung der Achse kommen. Dadurch
wirkt eine hohe Querkraft auf die Achskupplung des Motorschutzschalters, die dadurch bre-
chen kann. Dies kann dazu führen das die Maschine weder ein- bzw. ausgeschaltet werden
kann.
An einigen Maschinen fehlt die zusätzliche Achsstütze am Maschinenschutzschalter. Diese
Achsstütze dient dazu die Schrägstellung der Verlängerungsachse zu begrenzen und somit
die Querkraft auf die Achskupplung zu reduzieren.
► Die Achsstütze kann nachgerüstet werden. Lesen Sie dazu die technische Information
"Nachrüstanleitung Achsstütze Motorschutzschalter PKE32/XTU-32 komplett 3p.
(Hauptschalter)" [DE: TI2013-07D10] [EN: TI2013-07E10].
Teile, Hilfsmittel und Werkzeug
●
Motorschutzschalter PKE32/XTU-32 komplett 3p. [03098183-xx]
Der Motorschutzschalter wird inkl. Auslöseblock geliefert.
●
Technische Information "Nachrüstanleitung Achsstütze Motorschutzschalter PKE32/XTU-32
komplett 3p. (Hauptschalter)" [DE: TI2013-07D10] [EN: TI2013-07E10].
Übersicht

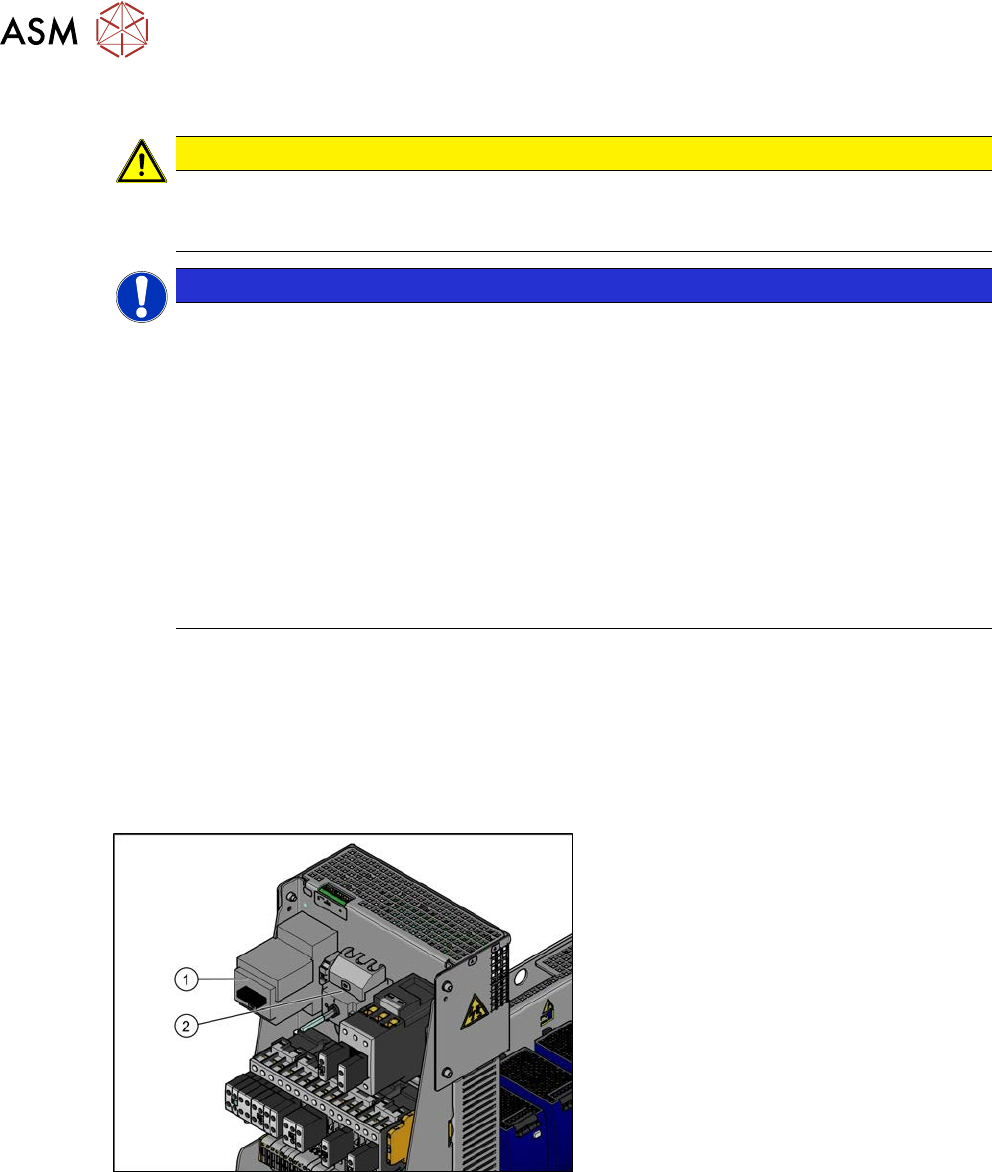

Abb.83: Motorschutz- und Hauptschalter (am Beispiel X-
Serie, US-Version)
1. Motorschutzschalter
2. Hauptschalter (nur US-Version)
Bei Nicht-US-Versionen fungiert der Motor-
schutzschalter zusätzlich als Hauptschalter.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 79
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.

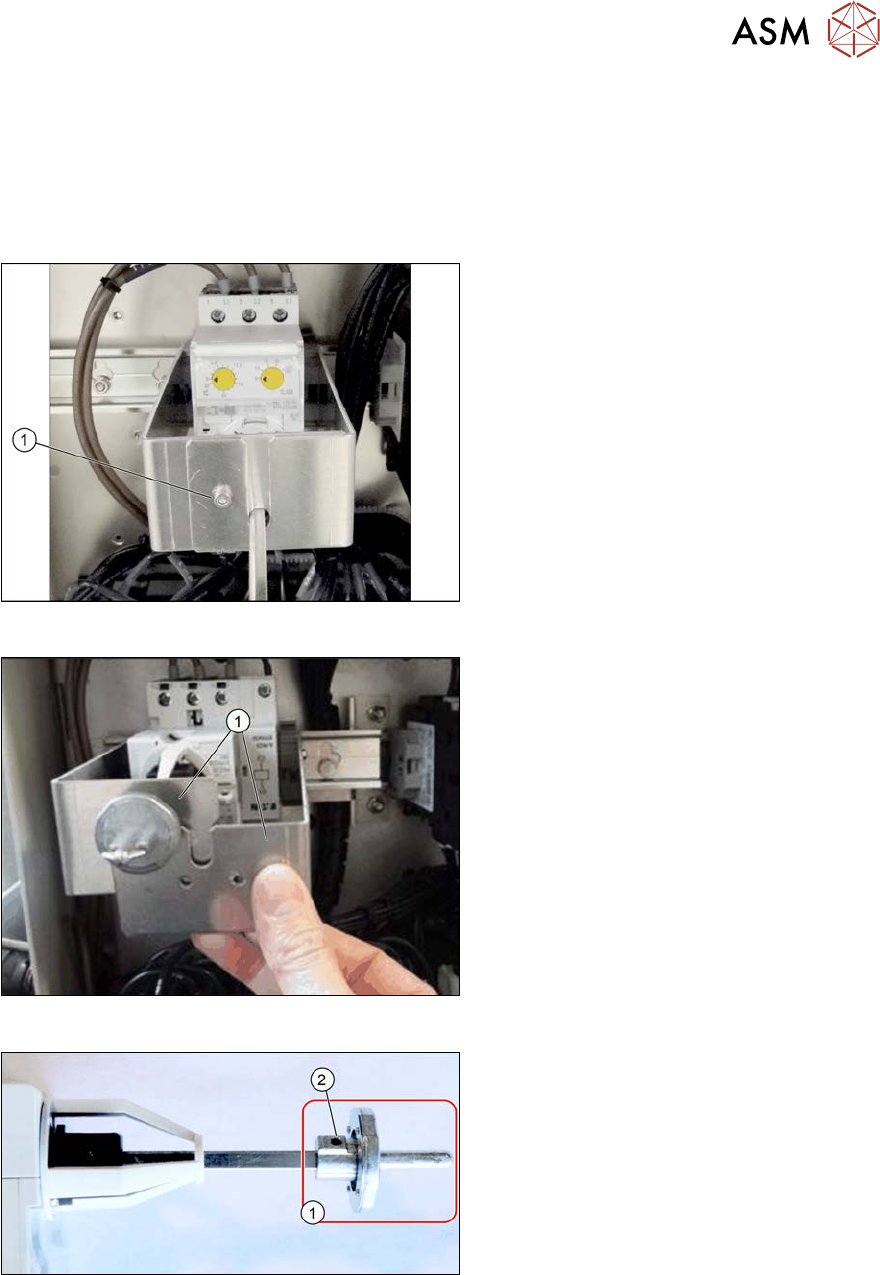

Abb.84: Wellenstabilisierung montiert (am Beispiel SX1)
► Entfernen Sie die Befestigungs-
schraube(1) an der Wellenstabilisie-
rung.
Abb.85: Wellenstabilisierung abnehmen (am Beispiel SX1)
► Nehmen Sie die beiden Wellenstabili-
sierungs-Bleche(1) von der Hutschiene
ab. Die Bleche sind mit grauen Klemm-
blöcken an der Hutschiene eingerastet.
Abb.86: Schalteraufnahme
► Lockern Sie die Madenschraube(2) an
der Schalteraufnahme(1) und ziehen
Sie die Schalteraufnahme ab.
