2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
48 Serviceanleitung SIPLACE X-Serie S 06/2019
2.8.5 Jumper am Pipettenwechsler
Übersicht

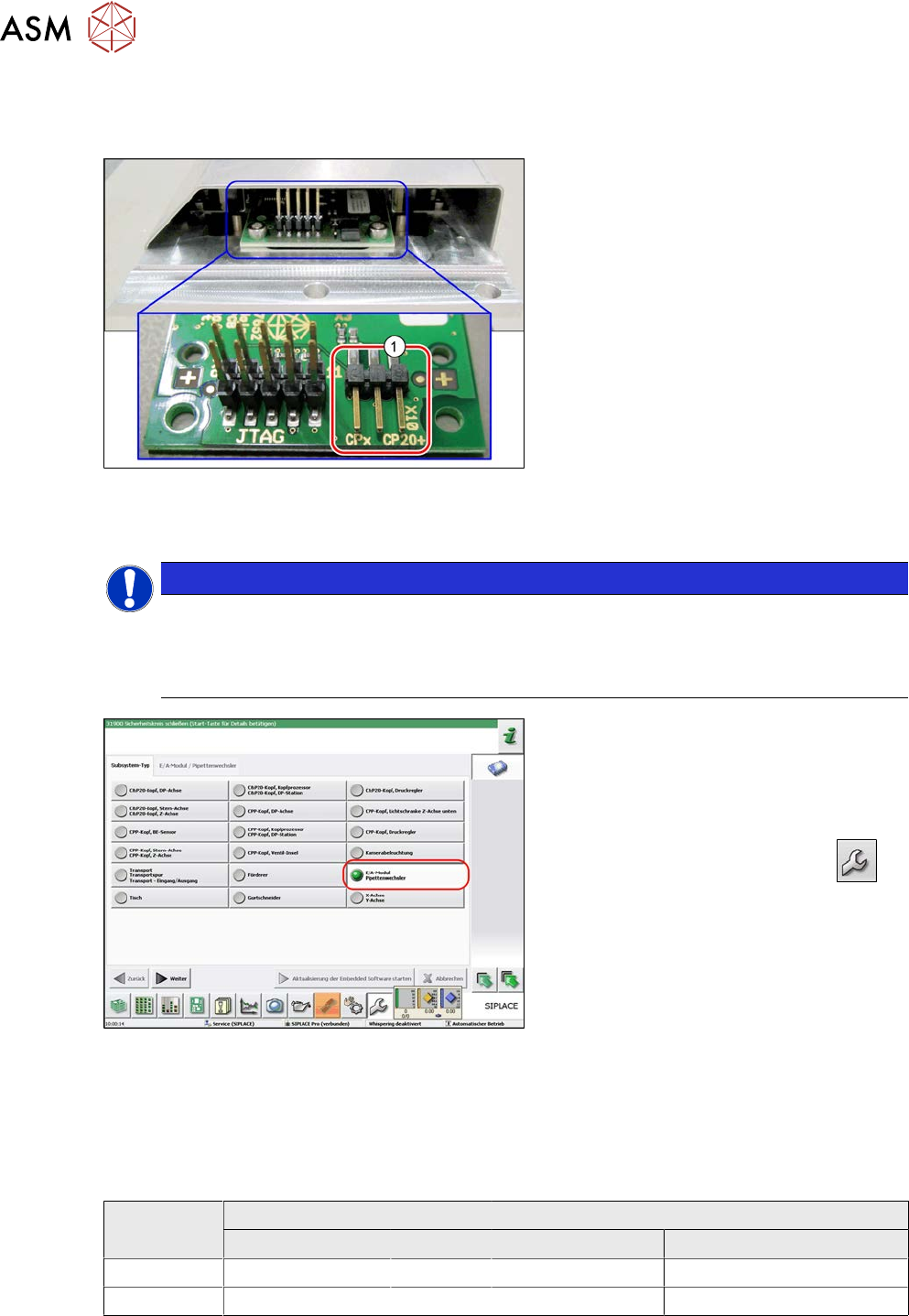

Abb.43: Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der
Jumper X10 eingestellt werden:
●
Pipettenwechsler Grundaufbau CPx/all
komplett - kurz [03103649-xx]
●
Pipettenwechsler Grundaufbau CPx/all
komplett - lang [03147324-xx]
●
Pipettenwechsler Grundaufbau CPx/all
komplett - lang [03103514-xx]
(ersetzt: [03103514-xx])
Vorbereitung
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteu-
erung eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
Abb.44: EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit
EA-Modul-Ansteuerung vorliegt gehen Sie
wie folgt vor:
► Wechseln Sie in die Bedienebene Ser-
vice.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
Embedded Software.
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhan-
den, dann steht bei E/A-Modul der Ein-
trag Pipettenwechsler.
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
3 Stromversorgung
3.1 Elektrik
Serviceanleitung SIPLACE X-Serie S 06/2019 49
3 Stromversorgung
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
3.1 Elektrik
Abb.45: Elektrik (am Beispiel X4i S)
1. Not-Aus-Taster
2. HCU, GCU, BoxPC
(hinter der Abdeckung)
3. Hauptschalter
4. Stromversorgung (hinter der
Abdeckung)
3.2 Elektrische Überprüfungen
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Stromversorgung
besteht das Risiko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und
Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern
daher eine entsprechende Zusatzqualifikation und Zusatzkenntnisse.
► Beachten Sie die Sicherheitshinweise in dieser Anleitung und in der Betriebsanleitung.
Hilfsmittel und Werkzeug
00096290-xx Gabelschlüsselsatz
DUSPOL-Spannungsprüfer
Digitalvoltmeter, Klasse 1,5
Messkabel mit Prüfspitzen bzw. Klemmen
3 Stromversorgung
3.2 Elektrische Überprüfungen
50 Serviceanleitung SIPLACE X-Serie S 06/2019
Vorbereitung
VORSICHT
Beschädigung der Versorgungsleitungen unbedingt vermeiden!
Achten Sie darauf, dass Netzkabel und Versorgungsleitungen in der Maschine nicht
geklemmt werden oder die Isolierung beschädigt wird.

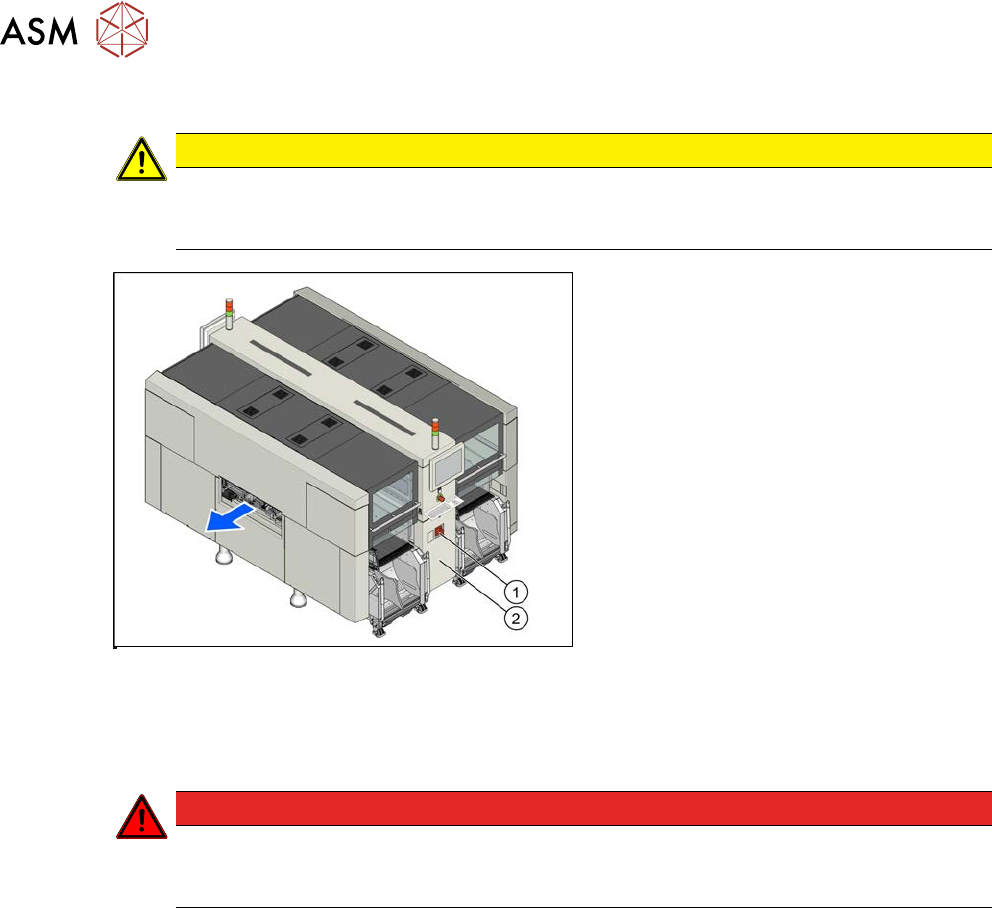

Abb.46: Hauptschalter
► Beenden Sie alle Bestückoperationen
und schalten Sie die Maschine am
Hauptschalter (1) aus.
► Trennen Sie die Maschine vom Strom-
versorgungsnetz.
► Öffnen Sie die Verriegelung der Strom-
versorgungsabdeckung(2).
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus.
► Verbinden Sie die Maschine wieder mit dem Stromversorgungsnetz.
GEFAHR
Berührspannungen
Achtung, es können gefährliche Berührspannungen im Bereich der offenen Stromversor-
gung anstehen!
► Schalten Sie den Hauptschalter wieder ein und starten Sie die Maschine.
Spannungen
► Messen Sie die gewünschten Spannungen.
Die verschiedenen Spannungen entnehmen Sie der Wirkschaltplanmappe Ihrer Maschine.
●
Wirkschaltplanmappe SIPLACE X-Serie S (bis Gxxxx) [DEEN:00197021‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DEEN:00197920‑xx]
