5 Pneumatik
5.2 Druckluftzufuhr sperren
136 Serviceanleitung SIPLACE X-Serie S 06/2019
5.2 Druckluftzufuhr sperren
Abb.162: Druckluftzufuhr sperren (Version 1)
VORSICHT!
Druckluftversorgung abschalten
Die Druckluftversorgung muss bei
allen Arbeiten an der Pneumatik abge-
schaltet werden.
.
Version 1:
► Drehen Sie den Hebel(1) für die
Druckluftzufuhr nach unten, bis er in
der Waagrechten steht.
► Drehen Sie die Schraube(2) am Ein-
gangsfilter auf um das System zu ent-
lüften. Halten Sie dabei ein Tuch dar-
unter um ggf. austretende Flüssigkeit
aufzufangen.
Abb.163: Druckluftzuführ sperren (Version 2)
Version 2:
► Drehen Sie den Schalter(1) für die
Druckluftzufuhr um 90Grad, bis er in
der Waagrechten steht.
► Alle Manometer müssen auf Null ste-
hen.
HINWEIS!
Bei dieser Version erfolgt die Entlüf-
tung automatisch.
.
5.3 Druck für Maschinenkomponenten einstellen
Abb.164: Druck Maschinenkomponenten
► Stellen Sie sicher dass der Druck für
Maschinenkomponenten auf 5,1bar(1)
eingestellt ist.
► Korrigieren Sie den Druck bei Bedarf
mit dem Druckregelventil(2).
5 Pneumatik
5.4 Abdichten von Pneumatik-Schraubverbindungen
Serviceanleitung SIPLACE X-Serie S 06/2019 137
5.4 Abdichten von Pneumatik-Schraubverbindungen
HINWEIS
Abdichten von Pneumatik-Schraubverbindungen
Werden Pneumatik-Schraubverbindungen gelöst, dann müssen diese anschließend wieder
abgedichtet werden. Verwenden Sie in jedem Fall dieselbe Dichttechnik wie vor dem Aus-
bau.
Es gibt folgende Dichttechniken:
► Dichtring (Gummi oder Kunststoff)
Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten Dichtringe
eingebaut. Prüfen Sie gebrauchte Dichtringe auf Beschädigungen.
► Dichtmittel
Hier gibt es mehrere Varianten:
Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx]
Nach dem Öffnen der Pneumatik-Schraubverbindung muss das Gewinde gereinigt
und mit Loctite abgedichtet werden. Der Dichtfaden von Loctite 55 muss in Gewinde-
richtung aufgebracht werden.
Darüber hinaus kann sich bereits ein Dichtmittel auf dem Gewinde befinden.
5.5 Untere Seitenverkleidung demontieren
Für viele Arbeiten ist es notwendig die untere Seitenverkleidung am Stellplatz zu demontieren.
Nachfolgend wird dies am Beispiel von Stellplatz 2 gezeigt. Die Vorgehensweise an anderen Stell-
plätzen ist analog.
Teile, Hilfsmittel und Werkzeug
●
Ggf. gekürzter Inbusschlüssel
Seitenverkleidung demontieren
Abb.165: Untere Seitenverkleidung demontieren
► Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass
diese nicht herunterfallen kann.
► Entfernen Sie die sechs Befestigungs-
schrauben(1) an der Innen-(A) und
Außenseite(B) der Seitenverkleidung.
HINWEIS!
Die drei Befestigungsschrauben(2) an
der Außenseite sind standardmäßig
gelockert. Die Seitenverkleidung kann
hier herausgezogen werden.
.
► Nehmen Sie die Seitenverkleidung ab.
Seitenverkleidung montieren
► Die Montage erfolgt in umgekehrter Reihenfolge.
5 Pneumatik
5.6 Druckregler tauschen (Stellplatz 1)
138 Serviceanleitung SIPLACE X-Serie S 06/2019
5.6 Druckregler tauschen (Stellplatz 1)
Teile, Hilfsmittel und Werkzeug
●
Druckregler G1/2 Mod112 (34203054) [03062103-xx]
●
Dichtmasse (siehe 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}137])
Übersicht

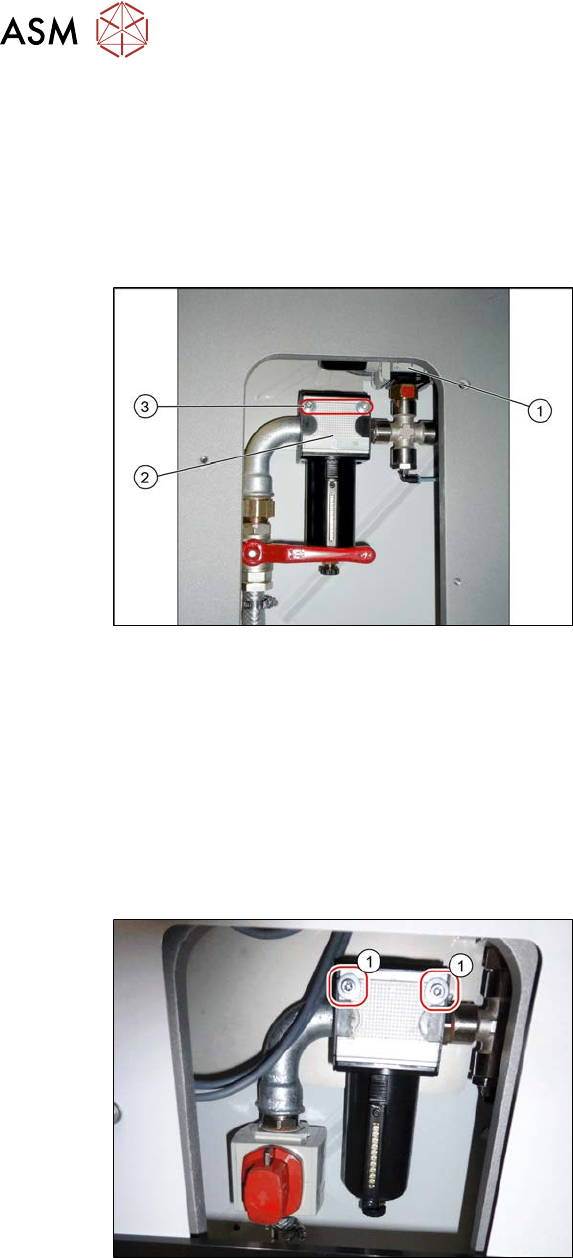

Abb.166: Übersicht Druckregler
1. Druckregler
2. Eingangsfiltergehäuse
3. Befestigungsschrauben des Eingangs-
filtergehäuses
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}136]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}137]
Abb.167: Befestigungsschrauben Eingangsfilter
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des Eingangsfilters. So
können Sie die ganze Einheit etwas
nach unten ziehen und diese wird bes-
ser zugänglich.
