7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
254 Serviceanleitung SIPLACE X-Serie S 06/2019
7.6.3 Bandantrieb tauschen
Teile, Hilfsmittel und Werkzeug
●
Bandantrieb komplett SXa [03092315-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Übersicht

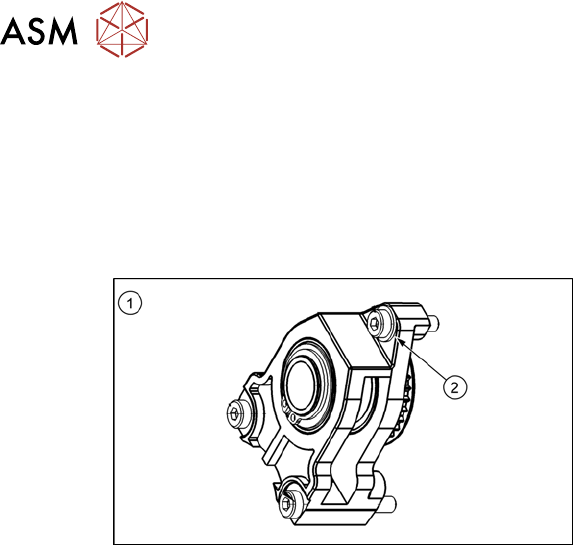

Abb.319: Übersicht Bandantrieb
1. Bandantrieb
2. Beilagscheibe unter der oberen Befesti-
gungsschraube
Aus- und Einbau
► Der Tausch des Bandantriebs erfolgt analog zum Transportantrieb. Lesen Sie hierzu den
Abschnitt 7.4.1 "Transportantrieb tauschen" [}221].
7.6.4 Antriebswelle am Bandantrieb tauschen
Teile, Hilfsmittel und Werkzeug
●
Synchronwelle komplett SXa [03092383-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Aus- und Einbau
► Der Tausch der Antriebswelle am Bandantrieb erfolgt analog zum Zahnriemen am Transport-
antrieb.
7.4.4 "Zahnriemen (Transportantrieb) tauschen" [}227]
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
Serviceanleitung SIPLACE X-Serie S 06/2019 255
7.6.5 Umlenkrolle tauschen
Teile, Hilfsmittel und Werkzeug
●
Umlenkrolle SXa [03092899Sxx] (inkl. Schrauben, Distanzstück und Klemmstück)
●
Ggf. Magnetheber bzw. Pinzette und Klebeband
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400-xx]
●
Bithalter für Schraubendreher TorqueVario [03078706-xx]
●
Bit-Einsatz Größe 4
●
Ggf. Messschieber
Übersicht

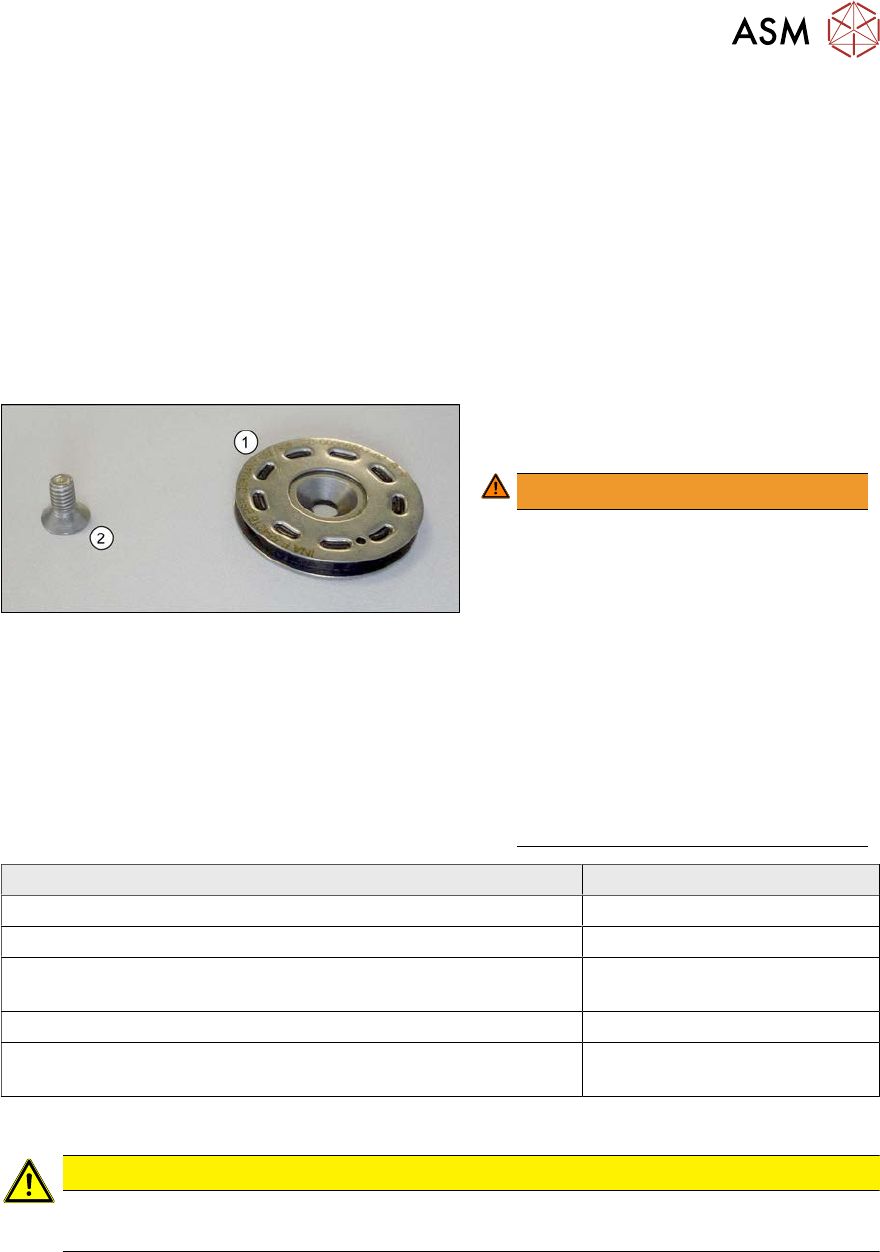

Abb.320: Übersicht Umlenkrolle
1. Umlenkrolle
2. Befestigungsschraube der Umlenkrolle
 WARNUNG!
Ziehen Sie die Befestigungsschraube
mit 1,8 Nm fest. Ziehen Sie die Schrau-
ben keinesfalls zu fest an. Ansonsten
können irreparable Schäden am Trans-
port entstehen!
Die zugehörigen Gewinde befinden sich
in lediglich 1,5 bis 2 mm dicken Blechen
und können bei einem zu hohen Dreh-
moment ausreißen.
Vermeiden Sie daher auch zu kurze
Schrauben. Messen Sie ggf. mit einem
Messschieber nach!
Ansonsten können irreparable Schä-
den am Transport entstehen!
.
Einbauort der Umlenkrolle Befestigungsschraube
Bestückbereich ISO10642 - M4x6
Spannrollen ISO10642 - M4x8
Sonstige Positionen im Eingabe-, Zwischen- und Ausgabe-
bereich
ISO10642 - M4x10
Ausnahme: Transportwange A neben dem LLS-Sender ISO10642 - M4x8
Erste und letzte Umlenkrolle an den Übergabepositionen zur
Vorgänger- oder Nachfolgemaschine
Zusätzlich eine Distanzscheibe
Ausbau
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen.
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
256 Serviceanleitung SIPLACE X-Serie S 06/2019
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Lockern Sie die Spannrolle.
HINWEIS
Tausch einer Spannrolle
Die Spannrollen sind auf einem Klemmstück [00360422-xx] montiert. Dieses Klemmstück
muss bei der Montage der neuen Spannrolle in Richtung dieser Spannrolle gedrückt wer-
den. Deshalb müssen Sie beim Tausch einer Spannrolle zusätzlich folgende Schritte durch-
führen:
► Demontieren Sie die Klemm- bzw. Führungsleiste über der Spannrolle.
Sichern Sie das Klemmstück in der Transportwange mit einem Klebeband. Ein nach-
trägliches Einsetzen und Anschrauben ist ansonsten auf Grund der beengten Platz-
verhältnisse sehr aufwendig.
► Entfernen Sie die Befestigungsschraube der zu tauschenden Umlenkrolle.
VORSICHT
Abstandshalter, Distanzscheiben
An einigen Umlenkrollen sind mit der Befestigungsschraube zusätzlich Abstandshalter oder
Distanzscheiben befestigt.
► Achten Sie darauf diese nicht zu verlieren.
► Fädeln Sie die Umlenkrolle aus dem Transportzahnriemen aus und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Achten Sie auf die passende Befestigungsschraube.
Ziehen Sie die Befestigungsschraube mit einem Drehmoment von 1,8Nm fest. Ziehen Sie
die Schrauben keinesfalls zu fest an. Ansonsten können irreparable Schäden am Transport
entstehen!
●
Legen Sie evtl. vorhandene Distanzscheiben oder Abstandshalter bei.
●
Achten Sie darauf, den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen.
●
Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle / im Ban-
dantrieb liegt.
●
Entfernen Sie ggf. das Klebeband.
●
Stellen Sie beim Festziehen der Spannrolle die Spannung des Zahnriemens korrekt ein
7.6.2 "Riemenspannung (Transportband) einstellen" [}251]
